UJ941H、U941SM 电动柱塞阀

上海尼必可阀门有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：UJ941H、U941SM

更新时间：2019-11-04

浏览次数：1549

公司地址：上海市嘉定区环城路200号

18930107251 张峰(先生)

点击查看联系电话在线询价

产品简介

电动柱塞阀产品特点：电动柱塞阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。一、主要连接、

公司简介

上海尼必可阀门有限公司是一家集研制、开发生产和销售阀门以及沟槽管件的专业厂家。公司拥有先进的管理机制和精良的机械加工专用设备和检测、测试设备。产品结构先进，技术精湛，按部标、国标、美标、日标、德标等国际标准生产。公司地址位于上海市嘉定开发区。公司自成立以来陆续在福建、温州、山东等基地建立了阀门和沟槽件生产基地，公司在“完善体系、科学管理、产品一流、顾客满意”的质量方针指导下，建立和完善了质量体系。严格实行ISO9001，精心组织生产，确保了产品的质量。
主要产品有：电动阀门、气动阀门、高温高压阀门、高压阀门、高温阀门、电站阀门、化工阀门、工业管道阀门、蒸汽阀门、消防阀门、建筑阀门、给排水阀门、液化气阀门、天然气阀门、高压油田阀门、耐酸碱阀门 . 蝶阀、球阀、截止阀、闸阀、止回阀、柱塞阀、放料阀、底阀、排污阀、排气阀、过滤器、隔膜阀、旋塞阀、保温阀门、水利控制阀、沟槽管件。阀门压力:0.6-50.0Mpa 规格 :DN2-DN1200 。材质有：铸铁、不锈钢低温用碳钢、铬镍钼不锈钢、铬镍不锈钢、铬镍超低不锈钢、铬镍钼超低不锈钢、铸钢、碳钢、锻钢A105 、304 、304L 、316 、316L 等。驱动方式可采用：手动、电动、气动、齿轮传动等装置。连接方式：法兰、焊接、丝口、对夹等。标准：GB 、HB 、JB 国标、API 美标等

展开

产品说明

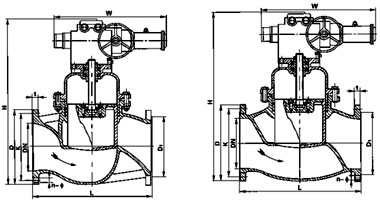

电动柱塞阀产品特点：电动柱塞阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。

一、主要连接、结构尺寸

DN(mm) 尺寸（mm）	（UJ941H） U941SM
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
L	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
型号	SMC-03	SMC-00	SMC-00	SMC-00	SMC-0 SMC-1	SMC-0 SMC-1	SMC-1	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1	SMC-2	SMC-3
W	865	910	910	910	940 1052	940 1052	1052	1052 1150	1052 1150	1052 1150	1150	1150
D	165	185	200	235	270	300	360 （375）	425 （450）	485 （515）	555 （580）	620 （666）	670 （685）	730 （755）
K	125	145	160	190	220	250	310 （320）	370 （385）	430 （450）	490 （510）	550 （585）	600 （610）	660 （670）
D1	99	118	132	156	184	211	274 （284）	330 （345）	389 （409）	448 （465）	503 （535）	548 （560）	609 （615）
t	20	22	24	24	26	28	30 （34）	32 （38）	34 （42）	38 （46）	40 （50）	42 （50）	44 （52）
n-φ	4-18	8-18	8-18	8-22	8-26	8-26	12-26 （12-30）	12-30 （12-33）	16-30（16-33）	16-33 （16-36）	16-36 （16-39）	20-36 （20-39）	20-36 （20-42）

二、本厂生产的电动柱塞阀所需的力距参数表

DN(mm) 尺寸（mm）	U941SM-25(40)?? (N.m)
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
PN2.5	120	220	240	320	480	550	1100	1400	1500	1800	2400	3000	4000
PN4.0	250	300	340	500	600	1000	2000	2600	2800	3400	4000	5000	5800

三、SMC系列阀门电动装置技术参数

DN(mm) 尺寸（mm）	允许输出转矩（N.m）	速比范围	允许推力（KN）	允许阀杆直径（㎜）	参考重量（㎏）
SMC-04	110	18-90	35	26	40-45
SMC-03	270	15-130	45	38	60-70
SMC-00	500	11-148	90	50	100-110
SMC-0	970	12-198	150	65	130-150
SMC-1	1800	13-230	250	76	170-185
SMC-2	2700	10-200	300	89	190-210
SMC-3	5800	11-200	600	127	480-520

四、SMC系列典型规格技术参数

DN(mm) 尺寸（mm）	输出转矩（N.m）	输出转速（r/min）	电机功率（kw）	电机堵转电流
SMC-04	110	18	0.2	7.42
SMC-04	110	36	0.3	9.31
SMC-03	200	18	0.4	12.04
SMC-03	270	24	0.6	17.15
SMC-00	500	18	0.6	17.15
SMC-00	500	36	1.5	38.85
SMC-0	700	18	1.1	29.68
SMC-0	970	18	1.5	38.85
SMC-1	1200	12	1.5	38.85
	1200	24	2.2	50.82
	1800	12	2.2	50.82
SMC-2	1800	24	3.0	65.03
	200	12	2.2	50.82
	2700	12	3.0	65.03
SMC-3	4000	12	4.0	74.20
SMC-3	5800	12	5.5	91.63
