100X 遥控浮球阀

上海科造阀门有限公司
会员指数: 企业认证:

价格:电议

所在地:上海

型号:100X

更新时间:2013-10-11

浏览次数:1107

公司地址:上海市徐汇区龙吴路1143号

林工(先生) 经理

产品简介

产品型号:100X产品名称:遥控浮球阀一、100X遥控浮球阀工作原理  当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型

公司简介


上海科造阀门公司是一家集开发、生产、组装并代理销售进口阀门、管道配套服务于一体的专业性企业。公司的主打产品有 电磁阀、气动阀门、蝶阀、球阀、针型阀、截止阀、止回阀、阻火器、排气阀、排泥阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、呼吸阀、管夹阀等阀门压力:1.0-32.0Mpa规格:DN15-DN1200。阀门材质有:铸铁、铝合金、不锈钢、铸钢、碳钢、A105304304L316316L等。驱动方式可采用手动、电动、气动、齿轮传动等装置。连接方式:法兰、焊接、丝口、对夹。标准:GB HB JB国标、API美标、JIS日标、DIN德标。

  代理销售来自德国阀门、美国阀门、英国阀门、法国阀门、日本阀门、韩国阀门、台湾阀门地区原装进口阀门。产品广泛应用于水处理、化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建、工业管道等领域。产品畅销全国各地及东南亚地区,优质的质量,高效的服务,深得用户的信赖和广泛的赞誉。
  公司始终以质量为本,一切为满足用户的经营理念,不断引国外先进技术,新工艺、新材料,竭诚为用户提供优质的阀门产品和更加完善的售后服务。您的要求,我们的目标

展开

产品说明




产品型号:100X

产品名称:遥控浮球阀

一、100X遥控浮球阀工作原理

  当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
  当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

二、100X遥控浮球阀主要技术参数

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-80
1.6
2.4
1.76
2.5
3.75
2.75

三、100X遥控浮球阀主要零件材料

零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢

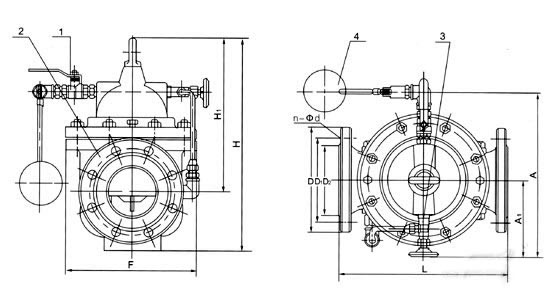

100X遥控浮球阀部件列表
1、球阀2、产阀3、针阀4、浮球阀
四、主要外形连接尺寸

公称通径
    尺    寸(mm)
    DN(mm)
  L
    A1
    A
    H1
    H
    F
    20
    150
    130
    325
    179
    212
    116
    25
    160
    130
    325
    179
    212
    116
    32
    180
    130
    325
    179
    212
    116
    40
    200
    140
    335
    210
    265
    168
    50
    203
    140
    335
    210
    265
    168
    65
    215
    140
    335
    215
    310
    180
    80
    241
    145
    345
    245
    350
    210
    100
    270
    155
    365
    305
    460
    284
    125
    300
    165
    385
    365
    520
    310
    150
    330
    180
    410
    415
    570
    370
    200
    400
    205
    465
    510
    840
    463
    250
   480
    225
    505
    560
    890
    525
    300
    550
    245
    545
    658
    1030
    625
    350
    622
    275
    595
    696
    1090
    705
    400
    685
    285
    625
    735
    1150
    778
    450
    750
    285
    625
    735
    1150
    778
    500
    811
    410
    780
    750
    1110
    690
    600
    935
    456
    888
    850
    1286
    785

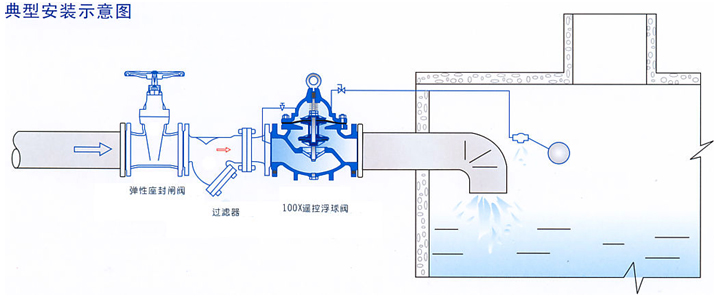

五、100X遥控浮球阀安装示意图
订货须知
一、①遥控浮球阀产品名称与型号②遥控浮球阀口径③遥控浮球阀是否带附件以便我们的为您正确选型。
