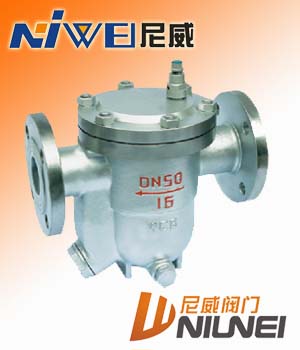

CS41H型 自由浮球式疏水阀

CS41H型自由浮球式疏水阀

自由浮球式疏水阀：

　　自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

　　设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。zui小工作压力0.01Mpa，从0.01Mpa至zui高使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，zui小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。背压率大于85%，是生产工艺加热设备理想的疏水阀之一。

    自由浮球式蒸汽疏水阀是目前的蒸汽疏水阀之一，产品技术质量和制造工艺达到上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀的独特优点：是选用内置排空气阀，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的zui大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，zui小过冷度为 0℃ ，能使加热设备达到工作效率；它的zui低工作压力 0.01Mpa ，zui大背压率 ≤85% 。
     自由浮球式蒸汽疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备理想的疏水阀。

自由浮球式疏水阀规格及技术参数 ：

公称通径（ DN ）： 15-150 ；

公称压力（ PN ）： 1.6-4.0Mpa ；

zui高工作压力 (PMO) ： 0.2-1.6 Mpa ；

zui高工作温度 (TMO) ： 350 ℃；

工作介质：蒸汽凝结水；

无负荷漏气率小于 3% ；过冷度 0.5%

zui高工作压力

自由浮球式疏水阀工作原理 ：

     自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
