ZDLQ 电子式电动三通合流调节阀

永嘉尼威阀门有限公司

会员指数：

企业认证：

价格：电议

所在地：浙江温州市

型号： ZDLQ

更新时间：2019-07-16

浏览次数：1626

公司地址：浙江.永嘉瓯北和二工业区

13587866112 陈威(先生)

点击查看联系电话在线询价

产品简介

ZDLQ电子式电动三通合流调节阀、ZDLX电子式电动三通分流调节阀ZDLQ电子式电动三通合流调节阀/ZDLX电子式电动三通分流调节阀电子

公司简介

永嘉尼威阀门有限公司具有多年的造阀经验,是集设计研发、制造、试验、销售服务于一体的高科技创新型阀门生产的企业.2010年上海世博会参展企业
尼威阀门公司主要生产销售的产品电动闸阀高温闸阀电动截止阀高温截止阀高温高压止回阀电动球阀气动球阀高温球阀蒸汽减压阀气体减压阀,,,,,,,,,,液体减压阀安全阀,止回阀,旋塞阀,,针型阀电动调节阀,,气动调节阀,隔膜阀电动碟阀气动蝶阀电磁阀蒸汽疏水阀柱塞阀,,,,,,锻钢阀门,仪表阀,阻火器,刀型闸阀不锈钢,阀门衬氟衬胶阀门,,管夹阀呼吸阀,,水力控制阀真空,阀门放料阀平衡阀,,,排气阀,保温阀等高、中、低压阀门.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产.本公司的技术力量雄厚,生产设备精良,检测手段齐全,严格的体系管理,优质可靠的产品,以及不断的产品创新.使公司生产的各种材质阀门产品广泛运用于市政工程.石化、炼油、核电、化工、冶金、矿山、医药、食品、国防、军工及城建等领域;并取得了多种证书和显著的业绩.
尼威阀门公司由史以来一直秉承现代化企业先进的管理模式,依托高新技术优势;遵循“和谐、务实、创新,追求无止境”的理念,坚持“质量为本,用户至上,竭诚服务”的宗旨,视产品质量和信誉为生命.公司的目标是做阀门行业上最大最专业的生产供应商!
公司技术力量雄厚,现有高级工程师,高级职称管理人,各类工程技术人员;企业建立了ERP管理系统,使企业信息化建设在走行业的前列.产品的设计与开发,实现了三维造型,不仅提高了产品的开发速度,同时也提高了产品开发质量.
制造优势

1.标准方面

我公司一直致力于科技创新工作,努力推动阀门行业的技术进步.在阀门标准工作中,我公司积极参与阀门标准的起草工作,同时结合本企业的实际生产情况还制定了多项企业标准,为推动阀门标准与世界接轨做出了努力.

2.工艺工装流程

我公司在阀门的制造、生产过程中,从原材料进厂到成品合格出厂,建立了一整套在质量管理体系控制下的制造工艺流程.在加工工艺流程方面,我公司有着多年丰富的经验,通过每档产品的不同结构,每个零件的不同要求,并结合先进的加工工艺设备,制定了一套非常完善的零件加工、清洗、装备工艺,并专门配备了相应的工装、模具,通过这种一件一工艺卡的形式,来保证产品的加工精度,从而确保所有产品的合格出厂.
3.装备

我公司配套设备先进齐全.现有加工中心、立式车床、数控车床、卧式镗床、卧式车床、铣床、钻床、吊钩式抛丸清理机等.公司在注重设备一流化的同时,更加注重产品品质,具有完善的检测手段的测试设备.各类理化检测设备一应俱全,工厂已经建立了核电产品试验室和低温产品试验室,并配备光谱分析仪、布氏硬度计、洛氏硬度计、冲击试验机、万能工具显微镜、超声波测厚仪、液压阀门泵验台等检测设备.
4.优秀的团队

我公司有一支专业人员组成的科技队伍,有一支通过严格培训的一线上岗人员,有一支特殊岗位取得证书的人员,在开发新品、创新中积极地工作.

尼威阀门+创新+技术+经验+诚信”为宗旨,始终带给您质量的保证.将一如既往,用智慧和汗水,以优良的技术,过硬的质量,周到的服务与广大用户真诚合作,共创辉煌.
公司将以“领先

展开

产品说明

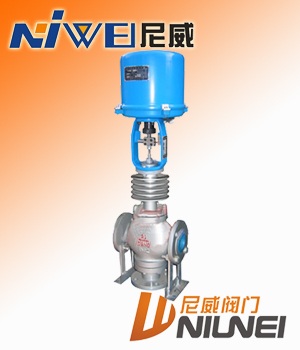

ZDLQ电子式电动三通合流调节阀、ZDLX电子式电动三通分流调节阀

ZDLQ电子式电动三通合流调节阀/ZDLX电子式电动三通分流调节阀

电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

电子式电动三通调节阀主要技术参数和性能指标

由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

电子式电动三通调节阀调节机构主要技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

性能

1、电子式电动三通调节阀执行机构主要技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

2、电子式电动三通调节阀性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			30：1
额定行程偏差％			2.5
允许泄量L/H			符合JB/T7387-94 IV级小于额定容量的10-4

3、电子式电动三通调节阀允许压差

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
允许压差MPa	3.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

注: 实际配置需根据具体工艺参数确定。如果允许压差一清楚或zui大工作压差超出列表范围，请与我们联系，采取适当方法可解决

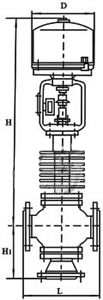

4、电子式电动三通调节阀外形尺寸 mm

公通径(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	普通型	775	781	775	790	819	820	810	917	927	947	1252	1545
	H(mm)	散热片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配361L	H(mm)	普通型	538	544	660	675	744	745	735	972	982	1027	1204	1265
	H(mm)	散热片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780

注：公称通径小于80的分流阀采用同口径的合流阀代替

电子式电动三通调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号，9.合流还是分流。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的为您审核把关。

感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
