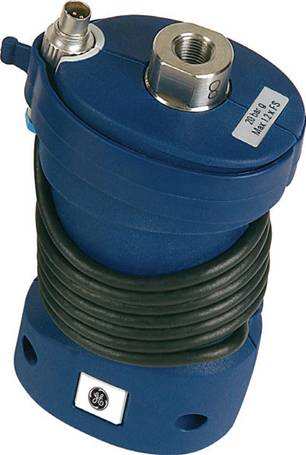

IDOS智能数字输出通用压力模块

特点

• 压力范围从2.5kPa-70MPa
• 标准精度0.05%FS, 可选0.01%FS
• 完全可互换，无需设置

IDOS UPM-S 标准精度型

总精度包括校验的不确定性，在0摄氏度至50摄氏度内工作，以及一年的稳定性。包含负向校验。

IDOS UPM-P 型
在18至28摄氏度范围内具有良好的精度，在5-45摄氏度范围内工作时为0.014%FS。在2.5-70kPa范围时为0.075%，稳定性为读书的0.01%/年。2.5-25kPa范围时为0.03%校验不确定性为读书的50ppm。可选负向校验。

IDOSTM灵活性-几插即用
各个模块可以在设备之间互换，无需设置或仪器校验

压力范围	G/D	G	A	介 质		精度%FS
				+	–	S	P
± 10 in H2O (25 mbar)	√			②	③	0.1	0.03
70, 200, 350, or 700 mbar	√		√	②	③	0.075	0.03
5 psi (350 mbar)				②		0.1	N/A
-1 to 1 or 2 bar)	√			②	③	0.05	0.01
30 psi (2 bar)			√	②		0.075	N/A
-1 to 3.5, 7, 10 or 20 bar		√		①		0.05	0.01
100, 300 psi (7, 20 bar)			√	①		0.075	N/A
35, 70, 100, 135, 200 bar		√		①		0.05	0.01
350 or 700 bar		√		①		0.05	N/A

• G=表压；A=压；G/D=表压/差压校验时低压端通大气，zui大静压200kpa
• ①=不锈钢兼容性；②=非腐蚀性气体/液体；③=非腐蚀性气体N/A=不提供。
• 要保证精度需要定期的清零操作

技术指标

过压	低于35kpa时为4×FS;7kpa~70Mpa时为2×FS
zui大工作压力	1.1 ×FS
压力接口	G 1/8内螺纹；表压高于20kpa时参考口M5；1/8 NPT内螺纹; 表压高于20kpa 时参考口10-32 UNF
电气连接	3英尺（ 1米）与仪器连接线缆锁定
工作温度	-10 ℃至 50 ℃
存储温度	-20 ℃至 70 ℃
湿度	0 ~ 90% 非凝露（Def Stan 66-31, 8.6 cat III）
冲击/振动	BS EN 61010:2001; Def Stan 66-31, 8.4 cat III
EMC电磁兼容性 安全	BS EN61326-1:1998 + A2:2001 电气BS EN61010:2001. PED, Class SEP. CE marked
尺寸（长x宽x高）	5 in (zui高) x 2.3 in x 1.7 in （ 130 mm x 60 mm x 45 mm）
重量	53到 .71 lbs (240到 325 g)
选项-（A）负校验	UPM P模块的量程是2Mpa及以下
