流量计系列>>HH-LUXZ智能旋进旋涡气体流量计：

一、概述 LUXZ系智能旋进旋涡气体流量计采用的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品的水平。可广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。

1、内置式压力、温度、流量传感器，安全性能高，结构紧凑，外形美观。

2、就地显示温度、压力、瞬间流量和累积总量。

3、采用的信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4、特有时间显示及实时数据存储之功能，无论什么情况下，都能保证内部数据不会丢失，可性保存。

5、整机功耗低，能凭内部电池可长期供电运行，是理想的无需外电源就地显示仪表。

6、防盗功能可靠，具有密码保护，防止参数改动。

7、表头可180度随意旋转，安装方便。 本系列产品执行JJG198-94《速度式流量计检定规程》和Q/320831CS003-2007《LUXZ系列智能旋进旋涡气体流量计》企业标准。 本系列产品经仪器仪表防爆安全监督站（NEPSI）检定认可，符合标准GB3836.1-2000、GB3836.2-2000有关规定。隔爆型防爆标志为Exd Ⅱ Bt4。

智能旋进旋涡气体流量计技术参数

二、结构与工作原理

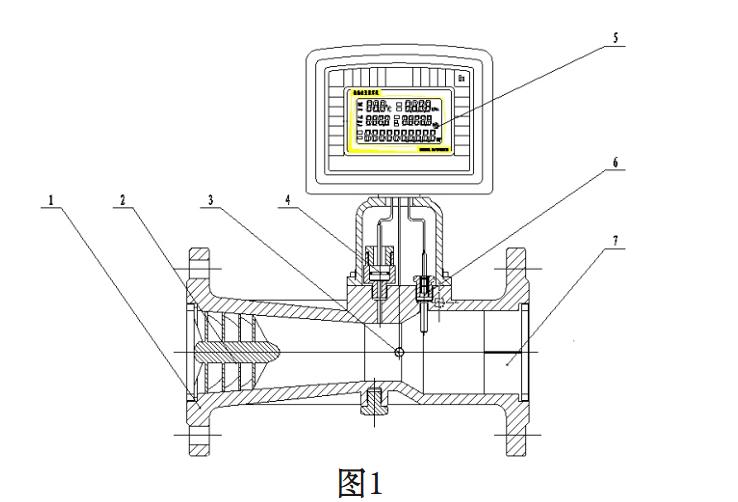

1、流量计结构（见图1）

1、壳体 2、旋涡发生体 3、流量传感器 4、压力传感器 5、流量积算仪

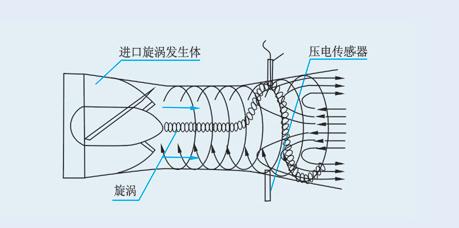

当沿着轴向流动的流体进入流量传感器入口时，旋涡发生体强迫流体进行旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速，当旋涡流进入扩散段，因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱电荷信号经前置放大器差动放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，同时处理电路对两路的脉冲信号进行相位比较和判别，剔除干扰信号,而对正常的流量信号进行计数处理。

3、流量积算仪工作原理（见图3）
流量积算仪的原理框图如图3所示。CPU接收来自前置放大器的脉冲信号和经A/D转换器得到的压力温度信号，经过运算终得到瞬时流量、累积流量、温度和压力值。同时，在LCD上显示这些参数。流量显示既可显示标况流量，也可显示工况流量。仪表上的三个功能键，键、键和键可对内部参数进行设定。
