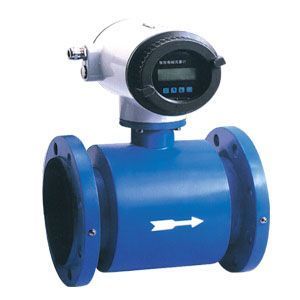

HN 管道式电磁流量计

简介：HNLDN型管道式电磁流量计其实就是电磁流量计的别名，其管道式就是在工业安装现场与管道连接或者焊接连接，测量原理是根据

我公司专业生产耐磨热电偶，铂铑热电偶，压力变送器，电磁流量计，孔板流量计，雷达液位计，官网：

华能仪表有限公司座落在美丽富饶的高邮湖畔，有“天下第一荷花”美称的鱼米之乡——金湖境内，交通方便，东临京沪高速、西靠宁连高速、盐金线贯穿境内。

    我公司拥有一批长期从事自动化控制专业高科技人才，为各行业提供了满意的成套系统。荟萃实力雄厚的专业队伍，积淀丰富的技术，管理经验，涵盖全国的营销网络和分支机构，能够快速，便捷的为用户提供技术服务。在互联网商务的时代浪潮中，公司专门成立了电子商务部，依靠专业的网络技术力量和电子商务贸易手段，实施对传统经济和资源的整合以及大范围快速的拓展市场。公司成立以来凭借良好的信誉及优质的服务已经与各地区的生产厂商建立了长期稳定的商业贸易伙伴关系。

　   公司坚持“科技、创新、质量、服务”的发展方针，继续秉承“打造产业航母、贡献民族经济”的宗旨，在今后的发展中，将继续致力于品牌建设，不断培育新的经济增长点，把“华能”建设为国际品牌企业。

    本公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争，竭诚与各界朋友，新老客户诚信合作，共创辉煌!



简介：
HNLDN型管道式电磁流量计其实就是电磁流量计的别名，其管道式就是在工业安装现场与管道连接或者焊接连接，测量原理是根据法拉第电磁感应定律得来，管道式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。管道式电磁流量计用来测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体的流量，亦可测量酸、碱、盐等腐蚀性导电液体。管道式电磁流量计的工作原理是基于法拉第电磁感应定律，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电的电磁隔离。

技术参数：
仪表精度：管道式0.5级、1.0级；插入式2.5级 　　
测量介质：电导率大于5μS/cm的各种液体和液固两相流体。 　　
流速范围：0.2～8m/s 　　
工作压力：1.6MPa 　　
环境温度：-40℃～+50℃ 　　
介质温度：聚四氟乙烯衬里≤180℃ 　　橡胶材质衬里≤65℃ 　　
防爆标志：ExmibdⅡBT4 　　
防爆证号：GYB01349 　　
外磁干扰：≤400A/m 　　
外壳防护：一体化型： IP65； 　　分 离 型：传感器IP68(水下5米，仅限于橡胶衬里) 　　转换器IP65 　　
输出信号：4～20mA.DC，负载电阻0～750Ω 　　
通讯输出：RS485或CAN总线 　　
电气连接：M20×1.5内螺纹，φ10电缆孔 　　
电源电压：90～220VAC、24±10%V.DC 　　
zui大功耗：≤10VA

技术指导：
1、管道式电磁流量计是基于法拉第电磁感应定律的速度式电磁流量计。在阐述电磁流量计测量原理的基础上，设计了一种基于MSP430F149单片机的LDB型电磁流量计，电路以MSP430F149单片机为核心，从而简化了外围硬件电路的设计，实现了液体流量的测量和累积。文中给出了设计的总体框图，部分硬件电路和控制软件流程图。本文设计的LDB型电磁流量计已经投入生产，经实际应用表明，该设计具有，低功耗和可靠性强等特点，基本满足设计要求。
2、电磁流量计能有效避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。
3、管道式电磁流量计具有保存每天２４小时的流量数据、停电时间、零流量时间等多种数据及报警等功能。每天，只需一次、二次短信息就能获得一个测量点的一天２４小时的测量数据，它也能根据用户的需求设定。采用电磁旋涡流量计和ＧＳＭ网络相结合的技术，建立水流量监测系统的前期投资只是采用无线电台方式的１／３到１／５，系统建立后的运行费用每个点每天只是一到二次短信息的费用。省去了频率的使用费及使用中的电费及维护费用。
4、流量检测仪表的显示方式、通讯方式和数据存储是仪表的重要组成部分。传统电磁流量计在显示方式上一般采用LED 或段式LCD，只能显示数字、字母、汉字和一些粗糙的图案； 在数据存储方面，信息存储一般以二进制方式存储，不具有通用性且存储容量小； 在通讯方式上，一般采用RS 232 或RS 485，其开放性不高。
5．传感器在垂直管道的安装，测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
6、传感器在水平管道的侧装，无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许采用侧装，这样流体的温度对放大器的影响较小。
7．传感器在水平管道的倒装，一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量
高温液体或需经常清洗管道的情况。
8．传感器在有保温层管道上的安装，测量高温蒸汽时，保温层多不能超过支架高度的三分之一。
9．为了解决了上述不足，采用32 位的ARM 处理器和嵌入式Linux操作系统研制出了具有信息化、图形化和网络化的电磁流量计。它采用TFT彩色液晶屏显示方式，不仅可以显示流量数据还可以显示流量曲线，提高了显示的质量和内容，通过JFFS2 文件系统采用文件的方式进行数据存储，且存储容量可达1MB。

相关产品：防腐电磁流量计,防爆电磁流量计
