1.概述
Q11F型、Q41F型球阀是控制管路介质的流通和截止。本系列球阀具有流阻损失小、启闭快、结构紧凑、密封性能好等特点。
2.型号说明

①名称代号：球阀
②连接形式：1－螺纹连接
③闸板结构：1－单闸板
④密封材料：聚四氟乙烯
⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa
⑥阀体材料：未注－铸铁、P－不锈钢、C－铸钢、 T－黄铜
⑦公称通径：15～65mm

①名称代号：球阀
②连接形式：4－螺纹连接
③闸板结构：1－单闸板
④密封材料：聚四氟乙烯
⑤压力等级：16－1.6MPa，25－2.5MPa，40－4.0MPa
⑥阀体材料：未注－铸铁、P－不锈钢、C－铸钢、 T－黄铜
⑦公称通径：15～200mm

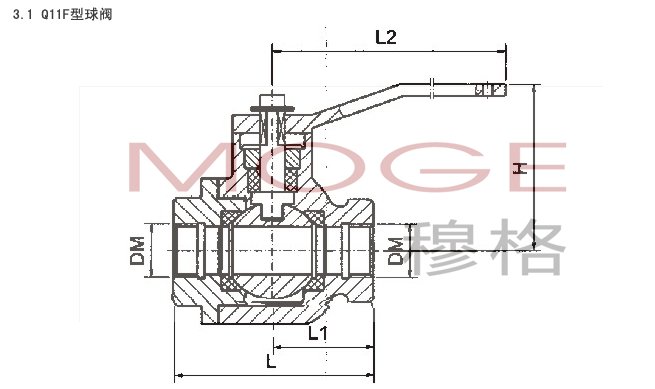

3.外形尺寸

型号 （Model）	DN （mm）	基本尺寸（mm）
		DM	L	L1	L2	H	d
Q11F-16※DN15	15	G1/2	90	46	140	76	15
Q11F-16※DN20	20	G3/4	100	50	160	81	20
Q11F-16※DN25	25	G1	115	58	180	92	25
Q11F-16※DN32	32	G11/4	130	66	200	112	32
Q11F-16※DN40	40	G11/2	150	77	250	121	40
Q11F-16※DN50	50	G2	170	86	300	137	50
Q11F-16※DN65	65	G21/2	200	102	300	147	60

型号 （Model）	DN （mm）
		L0	L	L1	L2	H	D	D1	D2	n-d
Q41F-16※DN15	15	100	130	57	14	103	95	65	45	4-14
Q41F-16※DN20	20	160	140	62	14	112	105	75	55	4-14
Q41F-16※DN25	25	160	150	65	14	123	115	85	65	4-14
Q41F-16※DN32	32	200	165	71	16	150	135	100	78	4-18
Q41F-16※DN40	40	250	180	71	16	156	145	110	85	4-18
Q41F-16※DN50	50	300	200	85	18	172	160	125	100	4-18
Q41F-16※DN65	65	350	220	100	18	197	180	145	120	4-18
Q41F-16※DN80	80	450	250	114	20	222	193	160	135	8-18
Q41F-16※DN100	100	600	280	130	22	286	215	180	155	8-18
Q41F-16※DN125	125	600	320	150	22	286	245	210	180	8-18
Q41F-16※DN150	150	800	360	160	24	297	280	240	210	8-23
Q41F-16※DN200	200	800	457	198	30	325	335	295	265	12-23
