MY-F系 2.5次元影像测量仪

深圳市铭宇仪器设备有限公司

简介

  深圳市铭宇仪器设备有限公司是台湾MINGYU集团公司投资的全资独资企业,是集技术研发,生产和销售一体高新技术企业，公司成立于二零零一年、公司拥有精勘设计和完善的售后服务团队。专业生产环境检测设备和可靠性检测设备，并且全面执行ISO9001国际质量管理体系认证标准;下设有业务部、行政部、产品设计研发部、机械加工部、电气装配部、品质检测和售后服务部；

  产品外观设计大方,结构实用性能强、配件基本采用德国比泽尔、 法国泰康、 韩国TEMI、 日本三菱、SMC、松下、 THK 、欧姆龙 等进口品牌配件.

   产品分为:中、高档配置 中档采用液晶屏及单片机控制 、高档采用全触摸和PLC控制及全伺电脑软件控制 ,可满足不同客户群体需求,部分常备有现货;并承接检测设备设计方案及非标准机订做业务.

  产品主要涉及手机、电脑类、电子电器类、电线电缆、光纤光缆类、塑胶类、橡胶类、包装、纸品纸器类 、汽机车零组件类、金属、五金、铸造类、生物科技类 、等相关行业。

  产品的研发设计:符合ISO、ASTM、AATCC、TAPPL、UL、VDE、IEC、ANSI、ASME、CSA、JIS、BS、EN、DIN、SATRA、GB、CNS等测试标准.

   部分客户： 创维电器 海信电器、日海通信、盛波光电、比亚迪、中兴手机  ＴＣＬ通信、金立、天语、联想、康佳手机、长虹手机、三星电子、美的电器、格兰仕电器、欧司朗；深圳ＣＣＩＣ，ＳＧＳ等客户．

   主营产品：

一、环境试验系列:冷热冲击实验箱,步入式恒温恒湿实验室、步入式高低温测试房、可程式恒温恒湿试验箱,高低温交变试验机、快速温变试验箱、老化试验箱、,耐尘试验箱、淋雨试验箱、紫外线耐气候老化箱、盐水喷雾试验箱.

二、手机、笔记本电脑试验机系列:拉力试验机、万能材料试验机、插拔力试验机,按键寿命试验机,点击划线试验机,滑盖寿命试验机、翻盖试验机、软压试验机,硬压试验机、微跌试验机、受控跌落试验机，滚筒跌落试验机、扭曲试验机、线材弯折摇摆试验机、纸带耐磨试验机，酒精耐磨试验机，振动试验台，零跌落试验台、包装跌落试验台等可靠性试验设备。

我们的服务:

  一、 从验收部门验收合格之日起进行壹年保修（天灾、电力异常、人为使用不当、保养不当造成之损坏外,本公司完全免费维修）。对于超过保修期的服务，将收取相应成本费用。

  二、 在本地区范围设备在使用过程中出现的问题应在8工作小时内作出反应，12工作小时及时委派维修工程师、技术人员及时处理，24工作小时解决问题。

  三、 承诺提供终生免费技术支持。

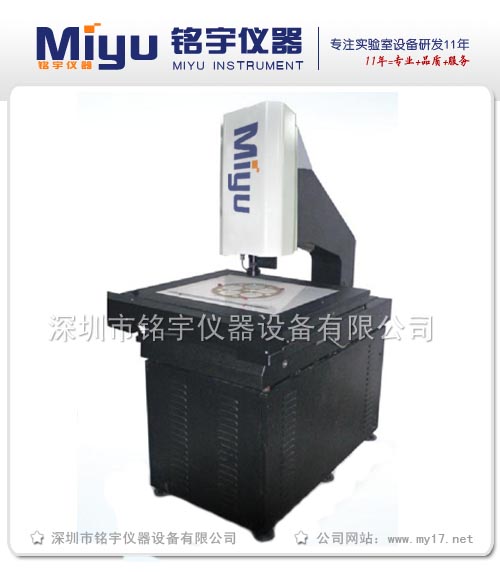

2.5次元 影像测量仪 型号: MY-F系

一、 本設備標準功能：

1、可將產品拍成產品照片並以jpeg的格式保存於電腦中形成產品圖庫

2、並將保存於電腦中的照片打開並於即時的影像同一畫面中進行對比

3、圖形可輸入到AutoCAD成為工程圖

4、AutoCAD標準工程圖可輸入即時影像中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別

5、可輸入先前拍照儲存的jpeg圖片到即時影像中與實際工件進行重疊對比

6、可以在預覽的全圖中進行標注尺寸

7、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差

8、自定義線段：可自行定義線段的起點座標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到工件與標準圖形之間的誤差

9、自設客戶座標：在即時影像中的實際工件上自行設定座標原點（0，0），在畫面上任意點標示該點的Ｘ、Ｙ座標位置

10、座標標注：以自設的座標原點(0,0)為基準，標注畫面上任意一點的座標位置

11、專利取Ｒ角功能：為目前市面上準確的平面取Ｒ角方式

12、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）

13、繪圖：可將即時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似

14、標注：可以在即時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的

距離、兩圓的偏心、兩點間距等

二、 主要技術指標：

1.測量精度2+L/150um

2.行 程（X軸）200 X （Y軸） 100X （Z軸） 140mm(300x200/400x300/500x300/600x400)

3.X,Y軸重複精度小於0.002mm

4.Z軸重複精度小於0.01mm 光學尺精度（解析度）為0.0005mm

5.倍 率:影像放大倍率（20X-120X或30X-230X）

6.表面光源:1、上LED可調光源;

7.輪廓光源:底部LED可調光源

8.軟體:專業測量軟體臺灣VM2.5D

9.鏡 頭:ZOOM光學放大倍率（0.7-4.5X）

10.攝像頭:高解析彩色CCD（進口日本480線 芯片攝像機）

11.報 表:1、產生EXCEL報表。

2、圖檔可存成DXF檔供CAD用。

12.傳動方式:無牙絲杆+線性滑軌(臺灣進口導軌）

13.操作方式:手動（可快速移動）

14.金屬工作臺:≧700*450

15.玻璃工作臺:≧506*306

16.外行尺寸:≦940*990*950

17.機臺重量:350KG

18.臺面荷重:20KG

19.配專業測量工作臺

20.配專業測量聯想品牌計算機。
