WH温湿度控制器

WH系列温湿度控制器

1 　概述
　　温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为：WH普通型系列、WHD智能型系列。
　　普通型温湿度控制器采用进口高分子温湿度传感器，结合稳定的模拟电路及开关电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示，用户一目了然，产品稳定可靠，能长期工作于强电磁场等恶劣环境中。
　　智能型温湿度控制器以数码管方式显示温湿度值，有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控，用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体，精度高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。
　　产品符合国标GB/T15309-1994。

2 　工作原理

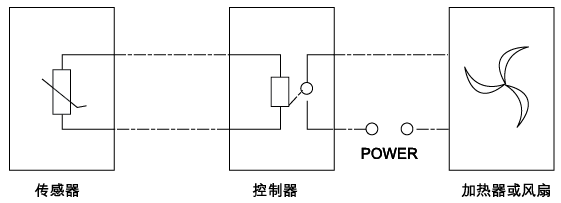

　　温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：

　　传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

3　 产品介绍

3.1　WH系列普通型温湿度控制器
3.1.1 型号说明

　　说明：“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。
　　注：
　　● 控制器常规为环境湿度≥85％RH加热除湿控制启动，温度≤5℃加热升温控制启动，≥40℃鼓风降温控制启动；
　　●W-1为温度传感器，H-1为湿度传感器，WH-1为温湿度传感器，控制器型号选定后已经包括传感器，无需另行选定；
　　●控制器选定型号后不包括加热器或风扇，须另行选购；
　　●控制器至传感器之间的连接导线可用普通导线，长度不得超过20米，由用户自己配备；
　　●用户如需要特殊型号、功能、参数请与本公司联系定制；

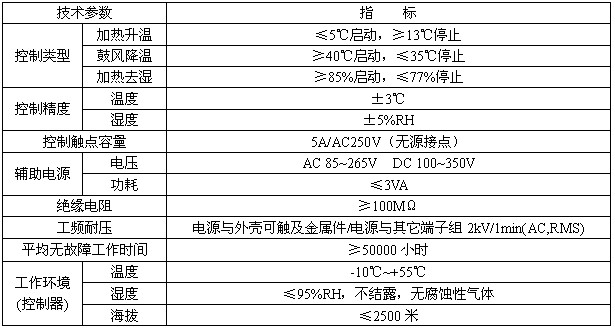

3.1.2 技术指标

　　注：控制参数不可调，但可由用户。

3.1.3 产品规格

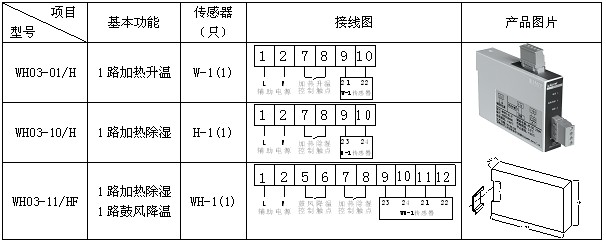

　　●WH03普通型温湿度控制器

　　辅助功能：加热器故障指示（可选）

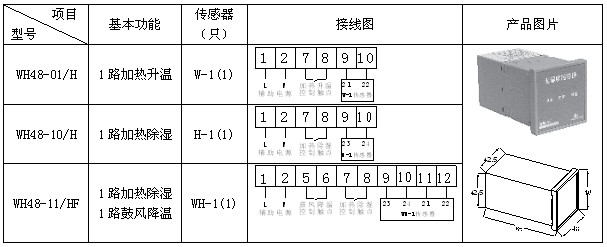

　　●WH48普通型温湿度控制器

　　辅助功能：无

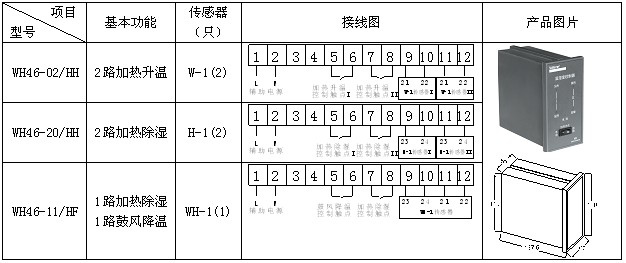

　　●WH46普通型温湿度控制器

　　辅助功能：加热器故障指示；加热或鼓风手自动切换；端子3、4为故障报警输出（可选）
