产品说明

供应智能差压微差压变送器JA-YZBC3051

应用领域：

为常用的一种压差检测、传输仪表，广泛应用于各种狭小环境压差测量。

一、概述

供应智能差压微差压变送器JA-YZBC3051是我公司自行开发的多功能数字式智能仪表，在采用成熟的、可靠的传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成。

核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力和温度自动补偿能力。

强大的界面功能无需手操器也能保证了良好的交互性。数字表头能够显示压力、温度、电流三种物理量,及0-100%模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,极大地方便了现场调试。

S-PORT串行通信口通过专用转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能。接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。

差压变送器可选HART模块，当变送器加装HART模块后，具有HART通信能力，可用通用手操器进行常规操作。用我公司提供的专用通信设备和软件可进行标定和温度补偿等操作。

差压变送器可广泛地应用于石油、化工、钢铁、电力、轻工、环保等工业领域，实现对各种压力、流量、液位等工业过程的测量，能够适用于各种恶劣危险环境及腐蚀性介质。

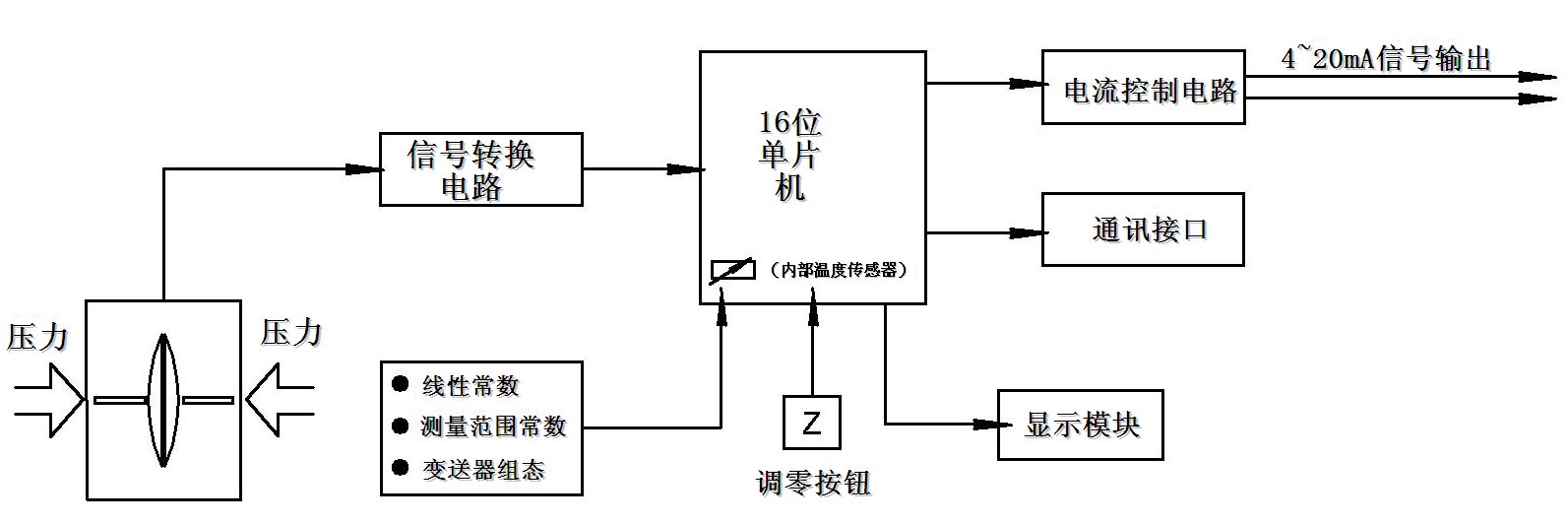

二、供应智能差压微差压变送器JA-YZBC3051工作原理

如上图所示，外部引入的压力或差压将使传感器电容值发生变化，经数字信号转换，变为频率信号送到微处理器，微处理器运算后输出一个电流控制信号送到电流控制电路，转化为4-20mA模拟电流输出，同时微处理器负责交互等操作（显示和设定）。通讯接口用于数字通信，使用我公司专用接口。HART模块则实现变送器HART通信。

三、技术参数

1、性能规格

（参考条件：无迁移状态，硅油灌充液，316L隔离膜片）输出信号：4～20mADC/RS485数字通讯

4～20mADC/HART协议数字通讯(可选)传输形式：二线制。

负载特性图：

2、精度等级

Ø 线性输出：±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。

Ø 开方输出：在输出压力为4～100％时，为±（0.2%的标定量程＋0.05%的上限）。

Ø 稳定性：对于DP量程代号3、4、5,为zui高量程的±0.2%，对于其他的量程代号，为zui高量程的±0.25%。

Ø 湿度：0～100%相对湿度。

Ø 启动时间：在zui小阻尼时，多2秒钟。

Ø 容积吸取量：小于0.16cm3。

Ø 阻尼：电气阻尼为0～32秒。

此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）。

Ø 零点误差：对于14MPa为zui高量程的±0.25%，对于量程代号3为zui高量程的±0.5%，通过零点调整可以得到校正。

Ø 量程误差：每6MPa可校正到输入读数的±0.25%，或对于量程代号3，为±0.5%。这种误差在安装前可以调校消除。

Ø 零点误差：对于32MPa为zui高量程的±1.0%。通过零点调整可以得到校正。

3、温度影响

Ø 在zui大量程零点误差：每56℃为量程的±0.5%。总的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3，影响量加倍。

Ø 在zui小量程零点误差：每56℃为量程的±3%。总的影响包括量程和零点误差：每56℃为量程的±3.5%。对于量程范围编号3，影响量加倍。

Ø 振动影响：频率为0～200HZ，任意方向上每个g为±0.05%上限值。

Ø 电源影响：小于标定量程的0.005%/V。

Ø 安装位置影响：零点漂移不大于(0.25kPa），此误差可通过校正消除，对量程无影响。

Ø 电磁场干扰/射频干扰影响：按照SAMAPMC33.1,从20～1000MHZ进行试验，场强可高至30V/m。

4、结构规格

Ø 接触介质的材料：

Ø 隔离膜片：316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽。（可选）

Ø 排气/排液阀：316不锈钢，哈氏合金或蒙乃尔合金。

Ø 工艺法兰和连接头：316不锈钢,哈氏合金或蒙乃尔合金。

Ø 接触介质的O形环：氟橡胶、丁晴橡胶。(可选)

Ø 灌充液：硅油。

Ø 螺栓：碳钢镀镉。

Ø 电子线路外壳：低铜铝。

Ø O形密封圈：橡胶、氟橡胶。(可选)

Ø 涂漆：聚氨脂。

Ø 工艺连接件：对于范围代号3、4、5的变送器，其两只法兰的中心连接孔距为54mm，孔上为NPT1/4-18；对于代号6、7的变送器则为56mm和NPT1/4-18；对于代号为8的变送器则为57.2mm和NPT1/4-18。对于范围代号3、4、5的变送器，其附件两只腰形法兰上引压孔为NPT1/2-14，法兰连接头可翻转分别给出50.8mm、54mm或57.2mm中心距。

Ø 电气连接件：具备现场在线测试端子。

Ø 重量：不包括选用件，AP、DP、GP和HP型重2.9公斤。

5、使用条件

Ø 电源电压：

Ø 16V～48VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC）

Ø 产品使用环境

使用温度：-40℃～+85℃

贮藏温度：-55℃～+104℃

湿度：0～95%

Ø 防爆型产品使用环境条件：

温度：-20℃～+40℃

相对湿度：5%～95%

大气压力：86～106kPa

Ø 本安型产外配安全栅参数：

U₀≤28VDC,

I₀≤118mA,

P₀≤3.3W

四、仪表选型

型号				说明
JA-YZBC3051	-□	/□	/□	说明
仪表类型	0			标准型
	1			单平法兰型
	2			双平法兰型
	3			单插法兰型
	4			双插法兰型
	5			一平一插法兰型
量程范围		0		0-0.06～0.3kPa
		1		0-0.25～1.5kPa
		2		0-1.2～10kPa
		3		0-6～40kPa
		4		0-30～180kPa
		5		0-160～1000kPa
		6		0-400～2500kPa
		7		0-1600～8000kPa
		8		0-4000～25000kPa
		9		0-7000～40000kPa
输出方式			H	高级智能型+HART通讯
输出方式			Z	高级智能型（全数字化传感器、自带通讯键盘）
