TEB930 TEB930微压差开关

上海云鸥自动化仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：TEB930

手机：13816682548

电话：021-65753080

更新时间：2014-07-29

浏览次数：3433

公司地址：上海市虹口区高阳路669号3号2802室

13816682548 马士龙(先生) （来电时请说是从给览网看到我的)

立刻询价进入会员商铺

产品简介

上海TEB930微压差开关，云鸥高灵敏度压差控制器是用于探测气体压力、压差的设备，如检测过滤网阻塞报警装置，检测空调机组中风机

公司简介

本公司研制、开发、生产的产品主要有六大系列400多个品种，其中有温度仪表系列：符合IEC标准的A、B级热电阻、Ⅰ、Ⅱ级各种热电偶、防爆型一体化智能温度变送器等；压力、差压力仪表系列：普通压力/差压变送器、1151系列智能型电容式压力/差压变送器等；液位仪表系列：玻璃管/玻璃板液位计、磁性液位计、石英玻璃管双色液位计、电接点液位计、投入式静压液位变送器、电浮筒液位变送器等；流量仪表系列：全中文只智能涡街流量计、全中文智能涡轮流量计、流量积算仪等；显示仪表系列：光拄指示数字显示调节报警仪、智能型数字调节仪表等；仪表专用电缆系列：高温补偿导线、RV、BV 、系列聚氯乙烯屏蔽电缆、KV系列交联阻燃、电力电缆，信号、计算机电缆等。

展开

产品说明

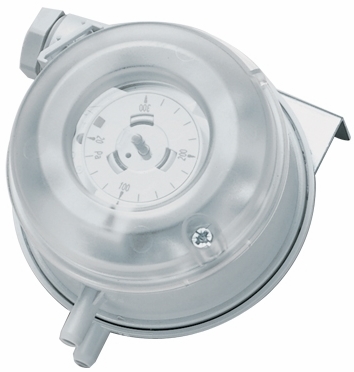

上海TEB930微压差开关，云鸥高灵敏度压差控制器是用于探测气体压力、压差的设备，如检测过滤网阻塞报警装置，检测空调机组中风机的启/停状态，通风管道中气体监测等。

量程范围：20-300Pa，50-500Pa，100-1000pa,500-200pa,500-2500pa等五种规格可选，详见选型表

特点：通过旋钮自由设定，完全满足AHU机组滤网压差报警要求，独特耐高温气膜材料，保证了在微小压差下的灵敏动作，单刀双掷开关，用户可自由选择使用常开或常闭节点，安装简易，顶盖仅需一个固定螺丝，联合支架便于垂直水平安装。

应用：常应用于感知管道中非腐蚀性气体的压力差、真空、过压和气流差等参数,如以下工作状态：
· 监测过滤网阻塞报警装置
· 风机运行状态监测
· 通风管道中气体监测
· 控制可变气体容积系统中zui大气流
· 燃烧炉中气体控制

云鸥TEB930微压差开关，高灵敏度压差控制器气体压差开关选型表：

型号名称	型号代码	描述/选项
604-P3	604.9000002	压力设置范围 20…300 Pa
604-P5	604.9100002	压力设置范围 50…500 Pa
604-P10	604.9200002	压力设置范围 100…1000 Pa
604-P20	604.9400002	压力设置范围 500…2000 Pa
604-P50	604.9500002	压力设置范围 1000…5000 Pa

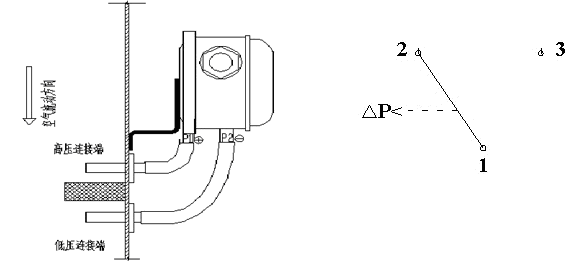

气体压差安装示意：接线示意图：

接线图说明：实际压差小于设定值，触点1-2导通。实际压差大于设定值，触点1-3导通。

安装位置：安装在振动zui小的位置。媒介温度在-15 / +60范围内。云鸥TEB930微压差开关，高灵敏度压差控制器的生产校准是在室温下，也安装在接近室温环境下。湿度较高的系统中可能发生水汽凝结现象，应注意软管连接管口向下。
压力连接及接线:压力连接位置标不可接错.

注意事项：

1. 如果压差开关安装没有按照上述说明，两个端口向下，则开关点检测压差将偏差20Pa，这主要是由压
差开关的原理决定(压差开关中有一个非常薄的气膜将内部分为两个腔，如果气膜不是垂直安装而是水
平安装，则气膜本身的自重将影响气体压差检测)。
2. 避免电击或损坏设备，移去上盖时应确保电源开关处于关闭状态。
3. 使用前应完成电线连接并检查连接状态。不正确的连线可能导致此设备性损坏。
4. 在低电流(0.1A或更小)情况下，电压小于30V时，建议在电路上连接一个R.C网络。
5. 使用前应配打塑料管的安装孔，并将“Z型”支架安装在现场(标准配置)。
6. 保证装配面震动zui小或没有震动，开关可以直接固定在管道、加热器或面板上。
7. 压力连接位置标注：+(高压)和 -(低压或静压 )

上海TEB930微压差开关，云鸥高灵敏度压差控制器
