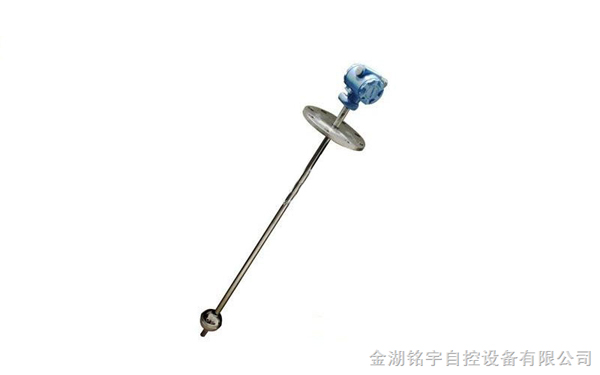

MY-UHZ-50/C 浮球液位计

MY-UHZ-50/C型浮球液位计(以下简称液位计)。用于工业过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号。通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表。由于具有磁性藕合的隔离密闭结构。尤其适用于易燃易爆和腐蚀有毒液位的液体检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送，从而提高其传输精度。
浮球液位计工作原理

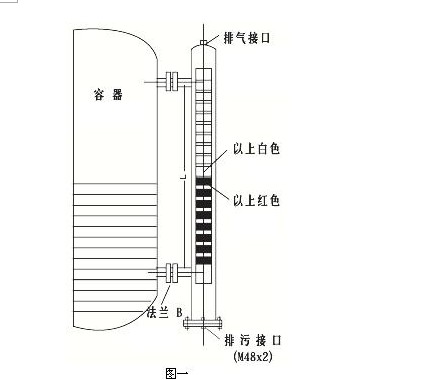

液位计采用连通器的原理。使容器内液体等高引入到液位计主体管内。在主体管内的漂浮浮球组件，根据浮力原理和磁性藕合原理。在主体管外附靠着能反映磁现象的翻柱作为液面位置的显示。随文体管内液位的变化，浮球组件的高低也相应变化。从而使主体管外的翻柱作180度的翻转，当液位上升时，翻柱由白色转为红色，当液面下降时，翻柱由红色转为白色。显示器的红，白界位处为容器内介质液位的实际高度。从而实现液面的检测目的如图一所示。

浮球液位计特点
1、适用于容器内液体介质的液位测量除现场显示外，还可配远传变送器、液位控制器等功能
2、显示直观醒目，显示方向可根据用户要求改变显示万向。
3、测量范围大，不受容器高度限制。
4、显示器组件与被测介质完全隔离，故密封性好可靠安全。
5、结构简单，安装万便，维修简易。
6、耐腐蚀、防爆。

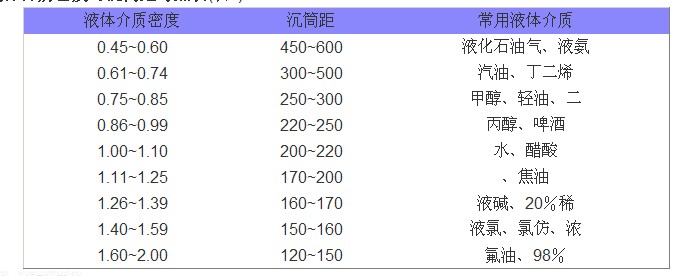

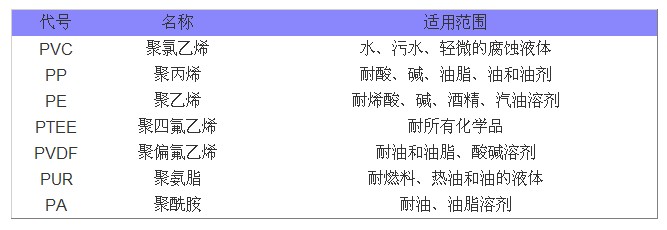

选型举例：

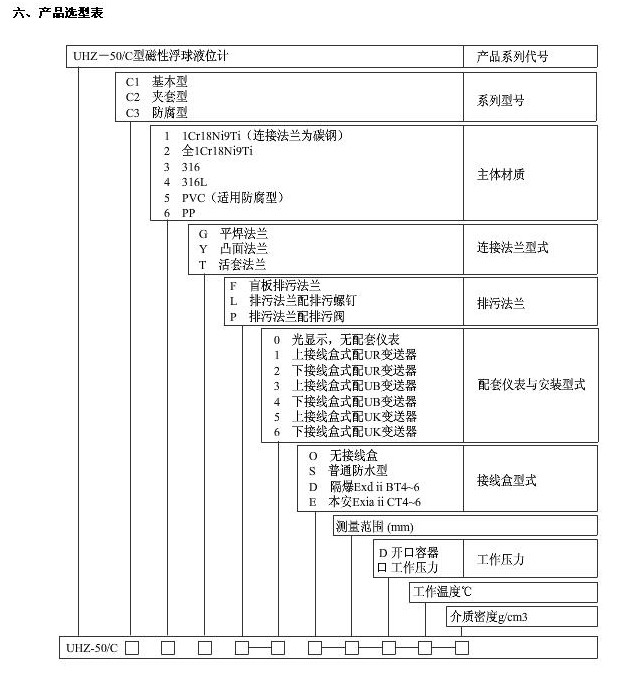

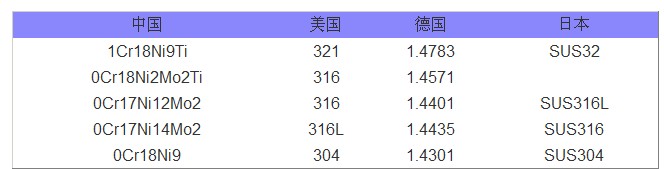

测量一个承受容器，工作压力0.6MPa；t=80℃ 测量范围：2000mm。介质为轻油(0.8比重)要求耐腐蚀材质(1Cr18Ni9Ti)，平焊法兰。配排污螺钉。上接线盒式(隔爆)的输出4－20mA。侧装式：UHZ－50/C1 1GL-3D-2000-0.6-80℃－0.8
浮球液位计结构与外形尺寸

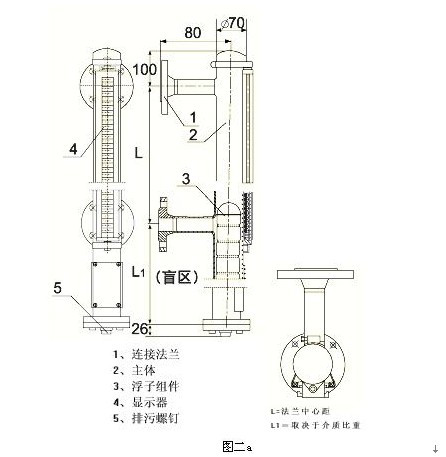

1、基本型(图二a)

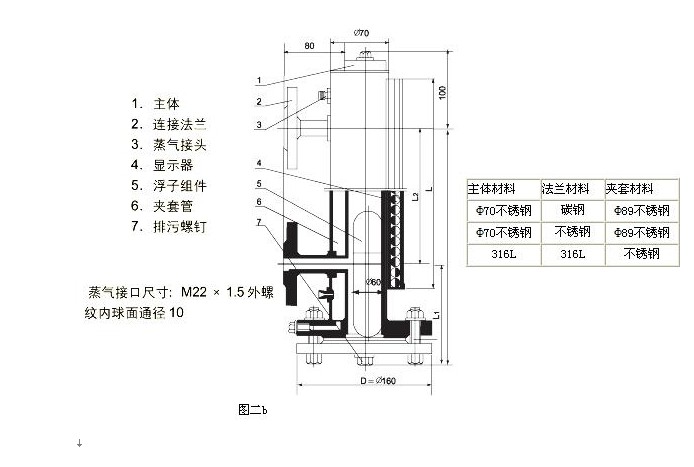

2、夹套型(图二b)
