固定一体功能型超声波流量计

体积：96×96×129mm

特点
操作方便
    固定一体功能型超声波流量计既可用磁性棒在一次表上浏览参数，还可通过二次表用中文进行参数再设定或显示
高精度测量
    线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
测量范围大
    固定一体功能型超声波流量计选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量
防护等级高
    一次表防护等级可达到IP68，可浸入水下2米工作
多重显示
    一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单
传输距离远　组网快捷
    一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。

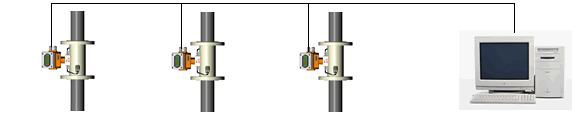

选配的主机 功能型HN- TUF-2000F 除具备基本型功能外，还增加了下列功能： 防护等级IP68，可浸入水下2米工作 ３路4～20mA模似输入 2 路3线制PT-100电阻信号输入 隔离RS232/RS485输出，2路隔离OCT输出 1路隔离 4 ～20mA输出（无源） 可选配的二次表 壁挂型 HN-TUF-2000FW 用于挂墙安装 尺寸：178×165×55mm 盘装型HN-TU-2000FS 用于仪表盘安装 开孔尺寸：152×76mm   防爆型 HN-UF-2000FD    防爆等级DⅡBT4，用于防爆场合   尺寸：298×298×110mm 可选配的传感器 特　　点 功　能　型 外　夹　式 HN-TUF-2000FNB 安装无需断流，无压力损失 精度优于±1% 安装维修方便，用户可自行安装 价格zui低，与测量口径无关 适合于工况条件较好的环境 插　入　式 HN-TUF-2000FNC 安装无需断流，无压力损失 精度优于±1% 用户需经培训后，采用专用开孔器才能自行安装 价格较高，与测量口径无关 接收信号良好，长期运行稳定，可靠 标准管段式 HN-TUF-2000FNG 安装需断管,断流，无压力损失 精度优于±0.5% 安装维修需断流，用户可自行安装 测量口径越大，价格越高 精度zui高，接收信号良好，长期运行稳定可靠 基本参数 可选配的传感器 基本型号 测量范围 流体温度 精度 标准外夹式     TS-2(小型) TUF-2000BNB1 DN15-100mm -30℃～90℃ 优于 ±1% TM-1(中型) TUF-2000BNB2 DN50-1000mm TL-1(大型) TUF-2000BNB3 DN300-6000mm 高温外夹式 HTS-1(小型) TUF-2000BNB4 DN15-100mm -30℃～160℃ HTM-1(中型) TUF-2000BNB5 DN50-1000mm 插　入　式 TC-1(标准插入) TUF-2000BNC1 DN80-6000mm -40℃～160℃ TLC-2(加长插入) TUF-2000BNC2 标准管段式 标准管段式 TUF-2000BNG DN15-1000mm 　 (详见附录2) -40℃～160℃ 优于 ±0.5% 电　　源     一次表DC8-36V,　二次表AC220V或DC24V 输　　入     3路4～20mA模拟输入,2路三线制PT100电阻信号输入 输　　出     隔离 RS232/RS485 输出,2路隔离OCT输出，1路隔离4-20mA 输出( 无源 ) 通信协议     METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议 流量计构成图 单点测量(可选择不同的二次表，用于远程显示及参数设定) 组网测量图(用于远程监控及数据采集)   RS485总线通讯（传输距离可达1000m以上）24V供电 注：流量计采用4芯电缆供电、通讯（电缆颜色：红24V+;黑24V-;白485+;绿485-)
