进口直角式电磁脉冲阀系列

进口直角式电磁脉冲阀产品用途:

电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰系统的压缩空气的“开关”。受脉冲喷吹控制仪输出信号的控制，

对滤袋遂排（室）喷吹清灰。使除尘器的阻力保持在设定的范围之内，经保证除尘器的处理能力和收尘效率。电磁脉

冲阀为直角式阀，其进出口之间的夹角为90°，适合于气包与除尘器喷吹管的安装连接。气流通畅，能提供符合要求

的清灰气脉冲。

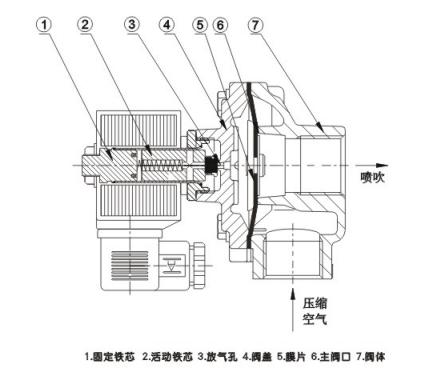

进口直角式电磁脉冲阀产品原理:

膜片把电磁脉冲阀分为前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜

片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁复位，后气室放

气孔关闭，后气室压力升高是膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

进口直角式电磁脉冲阀性能规范:

工作压力：0.2MPa～0.8MPa

工作介质：清洁空气

电压：AC220V/230V/240V/110V/24V 50/60HZ 33VA DC24V/12V 30W

常规备货：AC220V/230V/240V/110V/24V

环境温度：0℃～65℃

膜片寿命：喷吹100万次或三年

材质说明

阀体材质：ADC12铝合金

先导组件：IJ117等材料

膜片：ding晴膜片

弹簧：304不锈钢

紧固件：304不锈钢

注：全部选用优质的膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。

序号	规格	公称通径		膜 片	进气口连接形式	出气口连接形式	重量KG
		公制	英制
1	DN20	Φ20	3/4"	1	G3/4"	G3/4"	0.75
2	DN25	Φ25	1"	1	G1"	G1"	0.7
3	DN40	Φ40	11/2"	2	G11/2"	G11/2"	1.3
4	DN50	Φ50	2"	2	G2"	G2"	2.65
5	DN65	Φ65	21/2"	2	G21/2"	G21/2"	2.3

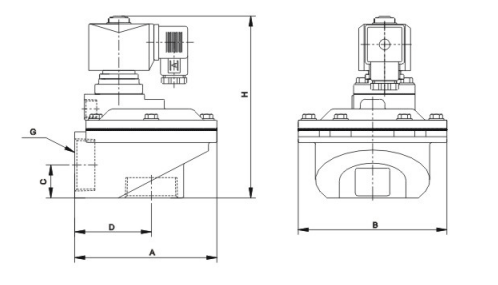

内部结构外形尺寸图

结构尺寸

规格	A	B	C	D	G	H
DN20	110	75	22	52	G3/4"	120
DN25	110	75	22	52	G1"	120
DN40	131	136.5	30.5	70.5	G11/2"	159.5
DN50	168	168	56	95	G2"	220
DN65	168	168	56	95	G21/2"	220

安装方法

电磁脉冲阀输入端（IN）与气包金属管相连接，其输出端与除尘器喷吹管相连接，连接螺纹间应填密封材料（四氟乙烯生料带或密封膏），利于紧固密封。
