实验室温湿度在线监测系统

实验室设备需要一定的环境因子作后盾，因为仪器的正常运行，需要在适当的环境下。而实验室的计量设备主要分为长度、重量、质量、品质等测量设备，这些设备平时使用频率较低，不是每天都使用，因此，对设备的合理管理，成为实验室的重点。在国家标准JJF1069-2007《法定计量检定机构考核规范》和DI-LAC/AC01:2005《检测实验室和校准实验能力认可准则》中对于实验室中的计量设备的环境都进行了一定的要求以及规范，同时也只有在适当的环境中存储，才能进行延长这些设备的使用寿命，以及保证这些设备的测量准确度。

实验设备主要检测的项目包括生物消毒、灰尘、电磁干扰、辐射、湿度、供电、温度、声级和振级等，通过测量并进行保证，以此来进行适应于相关仪器的技术活动。温湿度的监测在设备中直接影响着它们的使用寿命，温湿度的检测可以使用温湿度自记仪来进行操作，或者是使用自记式温湿度计来进行操作，这款仪器在进行检测环境中温湿度的同时，也能进行检测环境中的光照强度，可以适用于实验室内的光强测量。因此，在实验室设备管理中，为重要的就是温湿度的控制，有时甚至还需要控制光照度即日光灯的照度。因为日光灯的照度也会影响仪器的使用甚至寿命，此时我们需要另外一款能够测定光照度的仪器，如温度照度记录仪。这款仪器就是能够测定温度和光照度的仪器。

实验室内外环境，如温、湿度等因素会造成设备性能的不稳定，严重影响计量设备的管理可靠性。使用温度照度记录仪来进行监测，可以使用人工的检测形式来进行检测，同时也能使用电脑锁定以及自动监测的的模式来进行检测，为特别的是与温度照度记录仪想匹配的又一款数据分析软件，可以通过测量的结果进行分析，将测量结果分析的曲线结合天气的变化以及季节性的，来进行了解两者之间的线性关系，这样就可以提早进行预防，为温湿度的变化以及监测提供了很好的帮助。

一、 系统组成
                           有线组网

*可增加RS485数据采集控制器，无需电脑独立运行。控制器带报警输出。

                           无线组网

二、监测模块

功能参数：

RS485通讯接口

传感器采用瑞士盛世瑞恩(Sensirion)SHTX系列或霍尼威尔Honeywell(HS1101/HIH4000)。

SHT15型智能传感器的相对湿度测量范围是0~100％，zui高精度为2％RH（SHT10为5％RH）。

温度测量范围是—40℃一十123．8℃。分辨率为0．1℃。响应时间小于3s。

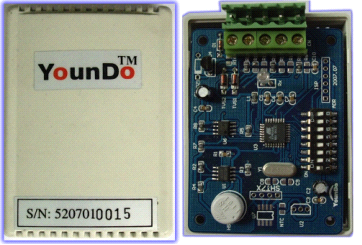

实物图：

带显示屏：

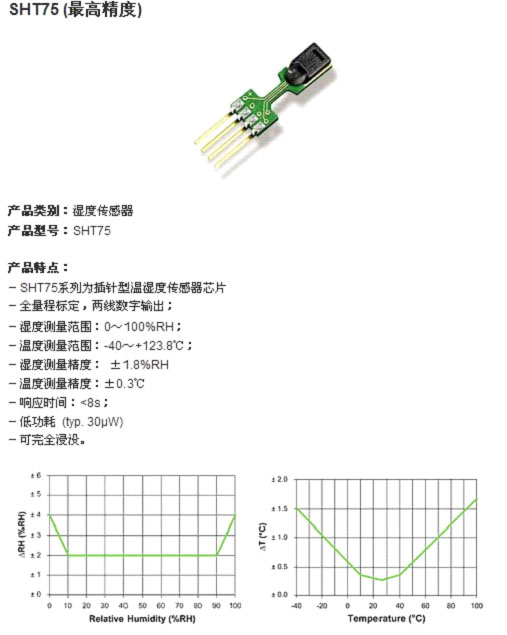

附SHT75参数：

三、上位机软件

1、 监控界面直观显示每个监测点的名称、位置、编号、温度数值、湿度数值。

2、 根据实际情况增加、修改、减少监测点的名称、位置、编号。

3、 可查看每个监测点的温度/湿度等数据曲线。

4、 每个监测点的采集数据实时存入数据库，可导出EXCEL表格。

5、 实时记录监测点的越限记录，存入数据库，可导出EXCEL表格。

6、 有监测点越限时，计算机播放声音告警。

7、 邮件报警功能：每次的异常记录都通过邮件发送到负责人邮箱。

8、 可选功能

（1） 短信报警功能

（2） 现场报警：声光报警

三、软件界面

传感器位置编号：可以直观的显示每个房间的每个传感器的位置编号以及工作状态

模块配置：可以直观的显示出每个房间的串口号、传感器数量、报警点的上限和下限等

系统配置：可以设定数据保存时间间隔、短信警告配置、网咯警告配置

异常记录：可以将每个房间的每个监测点的异常状况记录下来并可以导出EXCEL表格

数据处理：可以画出温湿度变化的曲线图
