小型工业远心镜头

产品特点： 远心度小，高分辨率、畸变小、低于0.1%的畸变 能实现均匀

    中国机器视觉商城是经营机器视觉产品及自动化检测设备的专业网上商城，汇聚机器视觉行业各类产品及品牌，将为全球机器视觉用户及企业提供优质、放心、便捷的一站式采购服务。同时，中国机器视觉商城从行业出发，致力以完善的功能、个性化服务为机器视觉行业的广大用户提供全面、权威、专业的信息资讯与产品服务。中国机器视觉商城正以最真诚的服务、最具创新力的管理理念，立足中国、放眼全球，致力于为机器视觉供应商、采购商及各大行业用户搭建最具竞争力的电子商务平台。

产品特点： · 远心度小，高分辨率、畸变小、低于0.1%的畸变 · 能实现均匀的照明，无图像渐晕效应； · 在景深范围内，没有放大倍率的变化，目标图像尺寸不变 · 物方和像方双远心设计，光透射率高 · 增加了景深，远心镜头比普通镜头有更大的景深 · 工业固定放大率与工作距离 · 轻巧外径，适合狭小空间安装 · 优良的光学性能和品质，高 · 任意搭配同轴光照明，能配合1/6”，1/3”，1/2”工业相机使用 · 专为度量和测量设计，适合工厂自动化机器视觉应用方面

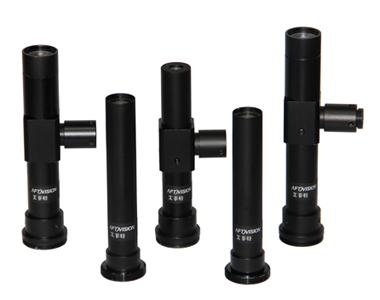

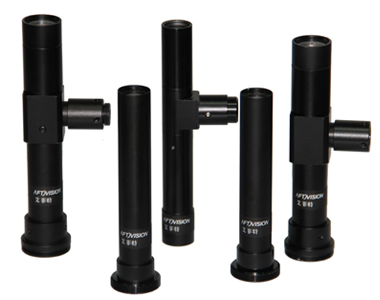

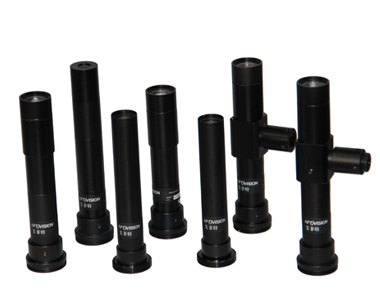

物距WD 65mm 物距WD 110mm 物距WD 150mm

TML 倍数 物距 S：标准型 C：同轴光型

AFTvision TML小型工业远心镜头(物距WD 65mm)参数:

型号	光学倍率	物距(WD)	数值孔径(NA)	F/#	分辨率(µm)	景深(mm)	畸变	zui大CCD	CCD 接口	外形尺寸
TML05X65S/C	0.5	65mm	0.017	15	20	4.80	<0.1%	1/2’	C	Φ18×114
TML08X65S/C	0.8	65mm	0.017	24	20	3.00	<0.1%	1/2’	C	Φ18×129
TML10X65S/C	1.0	65mm	0.025	20	13	1.60	<0.27%	1/2’	C	Φ18×129
TML15X65S/C	1.5	65mm	0.033	23	10	0.82	<0.15%	1/2’	C	Φ18×122
TML20X65S/C	2.0	65mm	0.033	31	10	0.61	<0.15%	1/2’	C	Φ18×140
TML25X65S/C	2.5	65mm	0.048	26	7	0.33	<0.23%	1/2’	C	Φ18×98
TML30X65S/C	3.0	65mm	0.048	31	7	0.28	<0.17%	1/2’	C	Φ18×107
TML40X65S/C	4.0	65mm	0.048	41	7	0.21	<0.18%	1/2’	C	Φ18×107
TML50X65S/C	5.0	65mm	0.048	41	7	0.21	<0.18%	1/2’	C	Φ18×107
TML60X65S/C	6.0	65mm	0.048	41	7	0.21	<0.18%	1/2’	C	Φ18×107
TML80X65S/C	8.0	65mm	0.048	41	6	0.21	<0.18%	1/2’	C	Φ18×107

AFTvision TML小型工业远心镜头(物距WD 110mm)参数:

型号	光学倍率	物距(WD)	数值孔径(NA)	F/#	分辨率(µm)	景深(mm)	畸变	zui大CCD	CCD 接口	外形尺寸
TML05X110S/C	0.5	110mm	0.017	15	20	4.80	<0.1%	1/2’	C	Φ18×114
TML08X110S/C	0.8	110mm	0.017	24	20	3.00	<0.2%	1/2’	C	Φ18×129
TML10X110S/C	1.0	110mm	0.027	18	12	1.47	<0.15%	1/2’	C	Φ18×113
TML15X110S/C	1.5	110mm	0.033	23	10	0.82	<0.15%	1/2’	C	Φ18×113
TML20X110S/C	2.0	110mm	0.033	31	10	0.61	<0.32%	1/2’	C	Φ18×113
TML25X110S/C	2.5	110mm	0.033	35	10	0.50	<0.30%	1/2’	C	Φ18×113
TML30X110S/C	3.0	110mm	0.033	46	10	0.41	<0.22%	1/2’	C	Φ18×113
TML40X110S/C	4.0	110mm	0.033	61	10	0.31	<0.13%	1/2’	C	Φ18×141
TML50X110S/C	5.0	110mm	0.035	61	10	0.30	<0.13%	1/2’	C	Φ18×141
TML60X110S/C	6.0	110mm	0.035	65	10	0.30	<0.13%	1/2’	C	Φ18×141

AFTvision TML小型工业远心镜头(物距WD 150mm)参数:

型号	光学倍率	物距(WD)	数值孔径(NA)	F/#	分辨率(µm)	景深(mm)	畸变	zui大CCD	CCD 接口	外形尺寸
TML05X150S/C	0.5	150mm	0.025	10	13	3.20	<0.1%	1/2’	C	Φ18×103
TML07X150S/C	0.7	150mm	0.025	14	13	2.29	<0.3%	1/2’	CS	Φ18×109
TML08X150S/C	0.8	150mm	0.025	16	13	2.10	<0.3%	1/2’	C	Φ18×110
TML10X150S/C	1.0	150mm	0.025	20	13	1.60	<0.3%	1/2’	C	Φ18×114
TML15X150S/C	1.5	150mm	0.036	21	9	0.75	<0.5%	1/2’	C	Φ18×98
TML20X150S/C	2.0	150mm	0.036	28	9	0.56	<0.32%	1/2’	C	Φ18×113

可根据客户要求提供专案设计、制造定制服务

应用领域：
· 机械设备视觉定位、半导体检测、晶片检测；
· IC晶圆，LED晶圆，置晶，固晶，邦定，点胶定位；
· ITO玻璃，STN/CSTN/TFT面板分划，丝印；
· 液晶显示检测，液晶模组FOG/COG；
· 多晶硅、单晶硅、晶圆划片，丝印；
· 多层显示面板组装；
· 电容屏面板分划，丝印，组装；
· 零部件OCR识别；
· 印刷机械、打孔MARK点定位；
· 机器视觉实验室应用；
· 其他图像处理、视觉检测、测量、定位工业应用
购买本产品和查看更详细信息请登陆：艾菲特光电技术有限公司 http://www.aftvision.com/gyjt/AFT-TML.html产品：4000-400-860。
