LWGY-DN20 涡轮流量计/叶轮流量计

一、概述涡轮流量计基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使

一、概述

涡轮流量计基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、 基本型涡轮流量传感器

2．1结构特征与工作原理

2．1．1结构特征

传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

2．1．2工作原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

式中：

f——脉冲频率[Hz]

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]

3600——换算系数

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

2．2基本参数与技术性能

(1)基本参数：见表（一）

表（一）

产品型号与标记						说明
	LWGY□	□□□	□	□	□
类 型	LWY					基本型，+12V供电，脉冲输出，高电平≥8V 低电平≤0.8V
	LWYA					4～20mA两线制电流输出，远传変送型
	LWYB					电池供电现场显示型
	LWYC					现场显示/4～20mA两线制电流输出
公 称 通 径		4				4mm，普通涡轮流量范围0.04～0.25m3/h 宽量程涡轮为0.04～0.4m3/h
		6				6mm，普通涡轮流量范围0.1～0.6m3/h 宽量程涡轮为0.06～0.6m3/h
		10				10mm，普通涡轮流量范围0.2～1.2m3/h 宽量程涡轮为0.15～1.5m3/h
		15				15mm，普通涡轮流量范围0.6～6m3/h 宽量程涡轮为0.4～8m3/h
		25				25mm，普通涡轮流量范围1～10m3/h 宽量程涡轮为0.5～10m3/h
		40				40mm，普通涡轮流量范围2～20m3/h 宽量程涡轮为1～20m3/h
		50				50mm，普通涡轮流量范围4～40m3/h 宽量程涡轮为2～40m3/h
		80				80mm，普通涡轮流量范围10～100m3/h 宽量程涡轮为5～100m3/h
		100				100mm，普通涡轮流量范围20～200m3/h 宽量程涡轮为10～200m3/h
		150				150mm，普通涡轮流量范围30～300m3/h 宽量程涡轮为15～300m3/h
		200				200mm，普通涡轮流量范围80～800m3/h 宽量程涡轮为40～800m3/h
防爆						无标记，为非防爆型
			B			防爆型
精度 等级				A		精度0.5级
				B		精度1级
涡轮 类型					A	宽量程涡轮
					B	普通涡轮

DN4—DN40口径的传感器为螺纹连接，zui大工作压力为6.3Mpa；

DN50—DN200口径的传感器为法兰连接,zui大工作压力为2.5Mpa；

DN4—DN10口径的传感器带有前后直管段、过滤器。

DN15以上口径的传感器我公司可配套前后直管段。

DN25－DN40口径的传感器也可制作成法兰连接，但需在订货时说明。



(2)介质温度：-20～＋120℃。

(3)环境温度：-20～＋55℃。

(4)供电电源：电压：12V±10%,电流：≤10mA。

(5)输出电压幅值：高电平≥8V，低电平≤0.8V。

(6)传输距离：传感器至显示仪表的距离可达1000m。

2．3安装、使用和调整

2．3．1安装

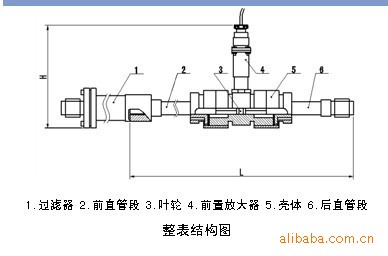

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图（一）、图（二）、图（三），安装尺寸见表（二）。

注意：

Ÿ传感器可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。

Ÿ传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。

Ÿ为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。

Ÿ传感器露天安装时，请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。

Ÿ当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。

Ÿ用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

2．3．2使用和调整

Ÿ使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

Ÿ传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门，严禁传感器处于无液体状态时受到高速流体的冲击。

Ÿ传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

Ÿ传感器不用时，应清洗内部液体，且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。

Ÿ配用时的过滤器应定期清洗，不用时，应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

Ÿ传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

Ÿ在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
