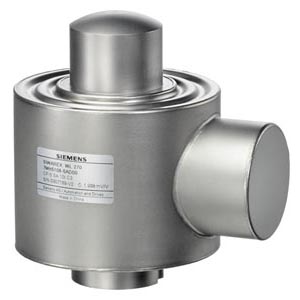

7MH5108-5KD00 西门子称重传感器

深圳市诚通达科技有限公司，是一家多年从事德国西门子公司工业自动化领域产品的专业销售商和应用系统集成商，是SIEMENS在国内较早的合作伙伴和核心代理商之一。是国内唯一同时具有SIEMENS AS与PI核心合作伙伴资质的公司及西门子失重称国内独家供应商，主要经销的德国西门子自动化产品包括：各种过程仪表，分析仪器、可编程控制器S7-200系列，S7-200CN系列，S7-300系列，S7-400系列，S5全系列；西门子触摸屏等系列。

 可编程序控制器（PLC）：
S7-200CN、S7-200、S7-300、S7-400系列PLC！
SITOP电源、以太网卡、PROFIBUS总线均备有现货！
? 西门子人机界面（触摸屏系列）：
OP系列： OP270-6、OP177B、OP277-6系列操作面版！
TP系列：TP178MICRO、TP277-6、 TP177A、TP177B…触摸屏！ 备有大量库存。
MP系列：MP277-8、MP277-10、MP377（键控和触摸式），常规备货！价优！
? 西门子过程仪表系列（PI）
电气阀门定位器：6DR4004、6DR5、C73451、6DR19、6DR20、6DR21、6DR24…
压力变送器：7MF****
液位计：7ML*****
称重模块：7MH4601、7MH4710、7MH49**、7MH41**、7MH31**
温度变送器：7NG

西门子称重传感器安装模块
称重传感器适用于工业称重中的几乎所有应用场合，例如容器和料斗自动定量秤、台秤、汽车衡、配料秤等等。
除K 系列外，所有系列均已获准用于需要根据DIN EN 45 501 和OIML R60 C3 进行检验的III 类商用秤。
我公司推出的西门子柱式称重传感器价格优于HBM、TOLIDO同类产品，量程为：10t，20t，30t，50t，100t；波纹管式  　适合用于小型料斗秤和台秤 　10, 20, 50, 100, 200, 500 kg
剪切梁式  　适用于容器计量秤、吊斗秤和台秤 　0.5, 1, 2, 5 t
S型传感器  　适合用于容器计量秤，双向称重或悬浮容器称重 　50, 100, 250, 500 kg,1, 2.5, 5, 10 t
单点传感器  　适用于带一个称重传感器的小型台秤 　3, 5, 10, 20, 50, 100 kg
压式传感器  　适用于容器计量称，料斗称，汽车衡 　10,20,50,100t
安装模块和接线盒  　标准的SIWAREX称重传感器安装模块始终能够的适应各种传感器安装的要求，确保以的方式... 　7MH

安装元件介绍
简介
标准化SIWAREX R 安装元件始终能地适应各称重传感器系列
的要求。这可以确保以方式使要测定的力指向称重传感器。
因为使用SIWAREX R 安装附件可以防止不正确地给称重传感器加
载( 例如，传送偏心负载、扭矩等)，从而可以完全利用称重传感
器的测量精度。
多种安装元件使得工业称重技术在大多数应用中得以实现。除已
提到的那些安装元件外，还可提供各种各样的专用附件来满足特
殊要求。
用于RN 系列称重传感器的自定位支承
设计
自定位支承由一个自定位螺栓、一个顶板( 自定位支承的顶部) 和
一个底板( 自定位支承的底部) 组成。
自动定心、自定位螺栓能使顶板以及负荷载体沿水平方向发生位
移( 例如由于温度变动)。
自定位螺栓的结构能产生一个随位移量和外加负荷而变的复原
力。
称重传感器不包括在交货范围内。
示意图
用于CC 系列和K 系列称重传感器的自定位支承
用于CC 系列和K 系列称重传感器的自定位支承特别适用于容器
秤、料斗自动定量秤和汽车衡的安装。
设计
CC 系列自定位支承由三个力导向块、一个底板和一个顶板组成
K 系列自定位支承由两个承压板组成。
这些元件与称重传感器组合在一起即构成一个完整的自动定心组
件。顶板或顶承压板以及承重构件能够沿水平方向发生位移( 例
如由于温度变动)，并伴随旋转运动。自定位支承的结构能产生一
个随位移量和外加负荷而变的复原力。
称重传感器不包括在自定位支承内。
示意图
用于CC 系列和K 系列称重传感器的自定位支承
称重传感器
产品介绍
安装元件介绍
32
外部振动限制器/ 防举起保护装置
外部振动限制器能zui大限度地降低称重系统的水平位移并可以由
客户单独安装在负荷载体中
设计
振动限制器可以用一个位于大钻孔中心的螺栓进行固定。
在示意图中，已另外并入一个防举起保护装置，它能限制举起负
荷载体。
示意图
带防举起保护装置的外部振动限制示意图
用于BB、SB、RN 和CC 系列称重传感器的组合安装单元
组合安装单元的功能相当于自定位支承的功能。此外，振动限制
和防举起保护装置的功能被直接集成在安装部件中。
设计
组合安装单元由一个自定位螺栓、一个或两个用于限制振动或防
止举起的埋头螺钉、一个顶板和一个底板组成。
自动定心、自定位螺栓能使顶板以及负荷载体沿水平方向发生位
移( 例如由于温度变动)。自定位螺栓的结构能产生一个随位移量
和外加负荷而变的复原力。振动限制器能防止发生过大位移并可
靠地保护称重传感器免受损坏。防举起保护装置能防止举起负荷
载体。
称重传感器不包括在组合安装单元的交货范围内
示意图
以RN 系列称重传感器为例的组合安装单元的布置
用于BB 系列和SB 系列称重传感器、带过载保护装置的底板
这种安装部件能够适应这些称重传感器系列的功能和扭矩安装要
求。集成过载保护装置可以确保称重传感器不会被静态过载造成
性损坏。
设计
即使在终安装料仓前也可以将称重传感器安装在底板上并调
准。这可以确保设定称重传感器的容许弹性偏移，zui大可及
过载保护装置。
称重传感器不包括在带过载保护装置的底板交货范围内
安装元件介绍
简介
标准化SIWAREX R 安装元件始终能地适应各称重传感器系列
的要求。这可以确保以方式使要测定的力指向称重传感器。
因为使用SIWAREX R 安装附件可以防止不正确地给称重传感器加
载( 例如，传送偏心负载、扭矩等)，从而可以完全利用称重传感
器的测量精度。
多种安装元件使得工业称重技术在大多数应用中得以实现。除已
提到的那些安装元件外，还可提供各种各样的专用附件来满足特
殊要求。
用于RN 系列称重传感器的自定位支承
设计
自定位支承由一个自定位螺栓、一个顶板( 自定位支承的顶部) 和
一个底板( 自定位支承的底部) 组成。
自动定心、自定位螺栓能使顶板以及负荷载体沿水平方向发生位
移( 例如由于温度变动)。
自定位螺栓的结构能产生一个随位移量和外加负荷而变的复原
力。
称重传感器不包括在交货范围内。
示意图
用于CC 系列和K 系列称重传感器的自定位支承
用于CC 系列和K 系列称重传感器的自定位支承特别适用于容器
秤、料斗自动定量秤和汽车衡的安装。
设计
CC 系列自定位支承由三个力导向块、一个底板和一个顶板组成
K 系列自定位支承由两个承压板组成。
这些元件与称重传感器组合在一起即构成一个完整的自动定心组
件。顶板或顶承压板以及承重构件能够沿水平方向发生位移( 例
如由于温度变动)，并伴随旋转运动。自定位支承的结构能产生一
个随位移量和外加负荷而变的复原力。
称重传感器不包括在自定位支承内。
示意图
用于CC 系列和K 系列称重传感器的自定位支承
称重传感器
产品介绍
安装元件介绍
32
外部振动限制器/ 防举起保护装置
外部振动限制器能zui大限度地降低称重系统的水平位移并可以由
客户单独安装在负荷载体中
设计
振动限制器可以用一个位于大钻孔中心的螺栓进行固定。
在示意图中，已另外并入一个防举起保护装置，它能限制举起负
荷载体。
示意图
带防举起保护装置的外部振动限制示意图
用于BB、SB、RN 和CC 系列称重传感器的组合安装单元
组合安装单元的功能相当于自定位支承的功能。此外，振动限制
和防举起保护装置的功能被直接集成在安装部件中。
设计
组合安装单元由一个自定位螺栓、一个或两个用于限制振动或防
止举起的埋头螺钉、一个顶板和一个底板组成。
自动定心、自定位螺栓能使顶板以及负荷载体沿水平方向发生位
移( 例如由于温度变动)。自定位螺栓的结构能产生一个随位移量
和外加负荷而变的复原力。振动限制器能防止发生过大位移并可
靠地保护称重传感器免受损坏。防举起保护装置能防止举起负荷
载体。
称重传感器不包括在组合安装单元的交货范围内
示意图
以RN 系列称重传感器为例的组合安装单元的布置
用于BB 系列和SB 系列称重传感器、带过载保护装置的底板
这种安装部件能够适应这些称重传感器系列的功能和扭矩安装要
求。集成过载保护装置可以确保称重传感器不会被静态过载造成
性损坏。
设计
即使在终安装料仓前也可以将称重传感器安装在底板上并调
准。这可以确保设定称重传感器的容许弹性偏移，zui大可及
过载保护装置。
称重传感器不包括在带过载保护装置的底板交货范围内
