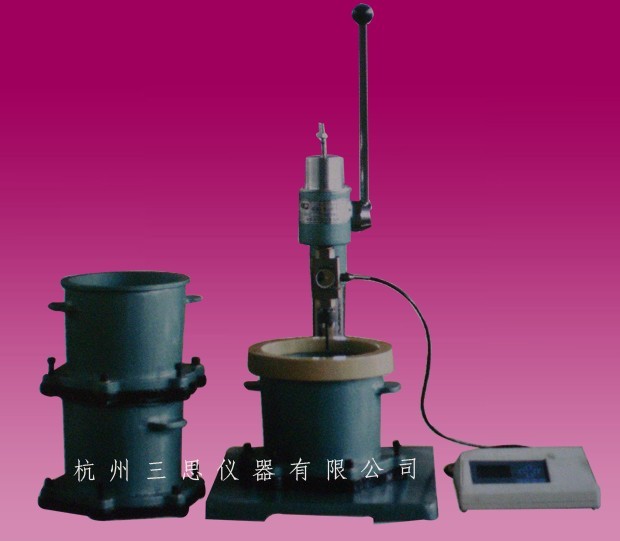

HG-1000S 混凝土贯入阻力测定仪

一、概述

HG-1000S混凝土贯入阻力测定仪主要利用手动贯入阻力法测定混凝土凝结时间。通过手柄转动使贯入针垂直向下运动，当贯入针贯入试料模中的砼胶浆内时，胶浆对贯入针产生阻力，此力通过压力传感器并由电子数字显示装置（以下简称数显器）显示出来。随着时间的增加，砼胶浆的贯入阻力相应增加，通过不同测点测出相应的贯入阻力,获得混凝土的凝结时间数据。

二、HG-1000S混凝土贯入阻力测定仪技术参数

三、HG-1000S混凝土贯入阻力测定仪贯入及测力原理

本仪器通过手柄转动使贯入针垂直向下运动，当贯入针贯入试料模中的砼胶浆内时，胶浆对贯入针产生阻力，此力通过压力传感器并由电子数字显示装置（以下简称数显器）显示出来。随着时间的增加，砼胶浆的贯入阻力相应增加，通过不同测点测出相应的贯入阻力,获得混凝土的凝结时间数据。

四、维护与保养

1、HG-1000S混凝土贯入阻力测定仪使用完毕，仪器各部分必须擦拭干净，并在未油漆的金属表面涂油防锈。

2、HG-1000S混凝土贯入阻力测定仪使用一段时间以后，应打开支架上盖板，向方孔内注入一些润滑油，以利升降润滑

五、操作使用

1、将仪器安放在水平的平台上。

2、接上电源，按数显器面板上的“电源”键，数显窗即显示数码。请通电10分钟后，使数显值自动趋于“0”。

3、选装上合适的贯入针。350N对应初凝贯入阻力（即2~3.5Mpa,此时用100 mm²贯入针）；1000N对应中间贯入阻力（即3.5~20Mpa,此时用50 mm²贯入针）；560N对应终凝贯入阻力（即20~28Mpa,此时用20mm²贯入针）。

4、料模中装满待测试的砼试料，抹平后放于仪器底板上。

5、调整贯入深度。

一种方法是：先量出贯入针下端面与试料上平面的距离X（注意：X不得大于5mm，否则需适当下调贯入针），再将仪器顶部的定长螺母下平面与“盖”的上平面距离调整到25+Xmm，然后再拧紧螺盖，以锁住25+X长度。

另一种方法是：压下手柄使贯入针下端面与试料上平面保持平齐，然后调整仪器上部的定长螺母，使之下平面与“盖”的上平面距离调到25mm并锁住这一长度，再松开手柄。

以上两种方法的实际贯入深度均为25mm。

6、测试。先按数显面板上的清零键清除传感器的初值，即清零。再按测试键进入工作测试状态，同时数显板上一个灯（测试灯）亮,握住手柄向下转动，使贯入针接触试料至贯入到深位置（25mm）的过程控制在10秒钟左右。此时数显出现峰值, 同时数显板上第二个灯（峰值灯）亮,读出数显器的显示值，做好纪录，一次测试完成。

初凝时，使用1 cm²贯入针，计算公式为：P=N÷100（MPa）；

终凝时，使用0.2 cm²贯入针，计算公式为：P=5 N÷100（MPa）。

7、做第二次测试前，按数显板上的清零键，使数显归零，再按一次测试键进入第二次测试。请注意，标准规定两测试点的距离不得小于20mm，因此必须移动试料模，变换贯入点。

8、第四个灯是报警灯，当力值超过1030N（即满量程的3%），第四个灯点亮，即报警。此时特别注意不能再加压，否则会损坏传感器，使仪器不能正常工作。

六、标定

按计量法规定，本测力仪一年检定一次，且由当地计检局的法定计量部门进行。本机在使用中，除法定计量部门外，用户请勿随意进入标定状态，否则会将内部数据搞乱，本机将不能正常使用。仪器通电10分钟后在试验状态下用三等标准测力计进行，标定步骤如下：

1、按“清零”键清除传感器初值，再按“标定”键，系统显示“00” ，同时数显板上一个灯（标定灯）亮，表示标定零点，再按“标定”键，系统显示“10”。

2、平稳加载，开始检定，从额定载额的10%开始检定，检定应为六点，（六点应为zui大负载的10%、20%、40%、60%、80%、），当数显板显示接近额定载额的10%时，缓慢加载，慢慢逼近额定载额的10%。到达的同时按下“标定”键，10%点位完成。同样依次标定20%、40%、60%、80%、。当完成时，系统自动退出标定状态。但必须全部完成后，系统才保存本次标定值。

如下所示：先确认零点，系统显示“00”，在零点状态按“标定”键，系统显示“10”，平稳加载，加荷应慢速均匀，加荷至第二点的标准值时（如HG-1000S贯入仪的10%为100.0，以测力环为基准）时，同时按下“标定”键，显示屏显示“20”，20%为200.0，以测力环为基准）时，同时按下“标定”键，显示屏显示“40”，然后继续加荷至第三点的标准值时（如HG-1000S贯入仪的40%为400.0，以测力环为基准）时，同时按下“标定”键，显示屏显示“60”，然后继续加荷至第四点的标准值（如HG-1000S贯入仪的60%为600.0，以测力环为基准）时，同时按下“标定”键，显示屏显示“80”，然后继续加荷至第五点的标准值时（如HG-1000S贯入仪的80%为800，以测力环为基准）时，同时按下“标定”键，显示屏显示“100”，然后继续加荷至第六点的标准值时（如HG-1000S贯入仪的为1000.0，以测力环为基准）时，同时按下“标定”键后本仪器自动退出标定，并保存。

3、如果标定的数字显示和测力计显示差值比较大时，要标定两次，一般只需一次。
