ZY-50 锚杆拉力计

ZY系列锚杆拉力计，适用于锚杆、钢筋等锚固体锚固力的检测，是锚杆施工质量检验必备仪器。

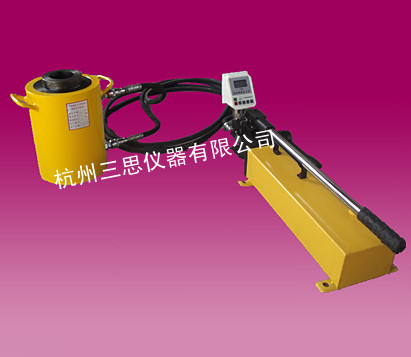

该拉力计由手动泵（或配电动泵）、液压缸、指针表（MPA）或数字表（KN）及高压胶管等部分组成。其中手动泵工作类型为双油路高、低压双径柱塞式设计，工作效率高，加载快，低压可根据所需要的压力调整设定。泵体上安装了三位四通手动换向阀，可使进口与出口油路换向，该阀采用端面密封结构，密封性能比一般钢球结构好，操作方便，寿命长。液压缸为中空双油路型，通过快速接头与高压胶管相接。压力表安装在泵体上，换算即可直接读锚杆拉力值。该系列锚杆拉力计具有结构新颖、性能可靠、携带方便、体积小、重量轻等特点

1、液压缸 1 个

2、手动泵木箱 1 台

3、产品合格证 1 份

4、使用说明书   1份

5、连接电缆线 1 根

6、保修卡 1 份

7、数显压力表 1 只

8、高压油管 1根

用于玻璃幕墙检测的是ZY-100锚杆拉力计，技术参数如上面所示。

四、配件(另购）主要包括：M6、M8、M10、M10、M12、M14、M16、M18的转换接头和100kN的拉杆

1、拉力计严禁超负荷使用，数显峰值表禁止超出zui大量程。

2、应保持系统清洁，连接拉油管前应将接头处灰尘擦净，油缸测试完毕应复位。

3、油缸工作时底部应摆平放稳，与所测锚杆成直线，不得超行程工作。

4、储油管内应加注干净的N46号抗磨液压油，注油量不得太满，应使油管内留有一定空间（约留有1/5空间），以使空气排出。

5、高压胶管每年应作一次耐压试验，以防老化发生意外。

6、拉力计工作过程中，油缸周围严禁站人，注意安全。

产品在规定使用条件下，一年内保修

严禁超负荷行程使用

上表为理论数据

压力表每/(MPA)约8KN约0.8吨。精度为±2级2%

手动泵的换向阀有三个位置，其功能见图

1、将换向阀放在中位位置，即 中间档，将与压力表相连的一根高压油管连接到液压缸下部进油口的接头上，另一根高压油管连接到上部回油口上。

2、拧松手动泵注油口盖（每次使用时应松开，以便进气或排气），将换向阀放在加荷位置，通过压把压动手动泵使液压缸活塞伸出，当达到行程里，将换向阀转到卸荷位置，继续压动压把使活塞杆缩回，反复试验几次使液压系统内空气排空。

3、按图所示，将锚杆拉力计与被测锚杆连接好，如锚杆为螺纹钢筋，可参照图A连接；如锚杆为圆钢外露部分有螺纹，可参照图B连接。本公司生产的ZY系列，∮6-40 不同规格的15种锚具及各种规格的加长杆用户可根据实际需要选购。

4、将换向手把放在加荷位置，慢压手动泵使活塞杆伸出约10MM，其目的是避免安装锚具敲打楔片时损伤活塞杆，也给退锚带来方便。安装与锚杆相配套的锚具或螺母并固定。均匀用力压手压泵，压力增加直至达到zui大值，停止加压，记录压力表数据。

5、将换向阀转到卸荷位置，压动手动泵使活塞杆缩回，卸下锚具（敲打锚具外壳）或螺母及液压缸。
