光时域反射仪

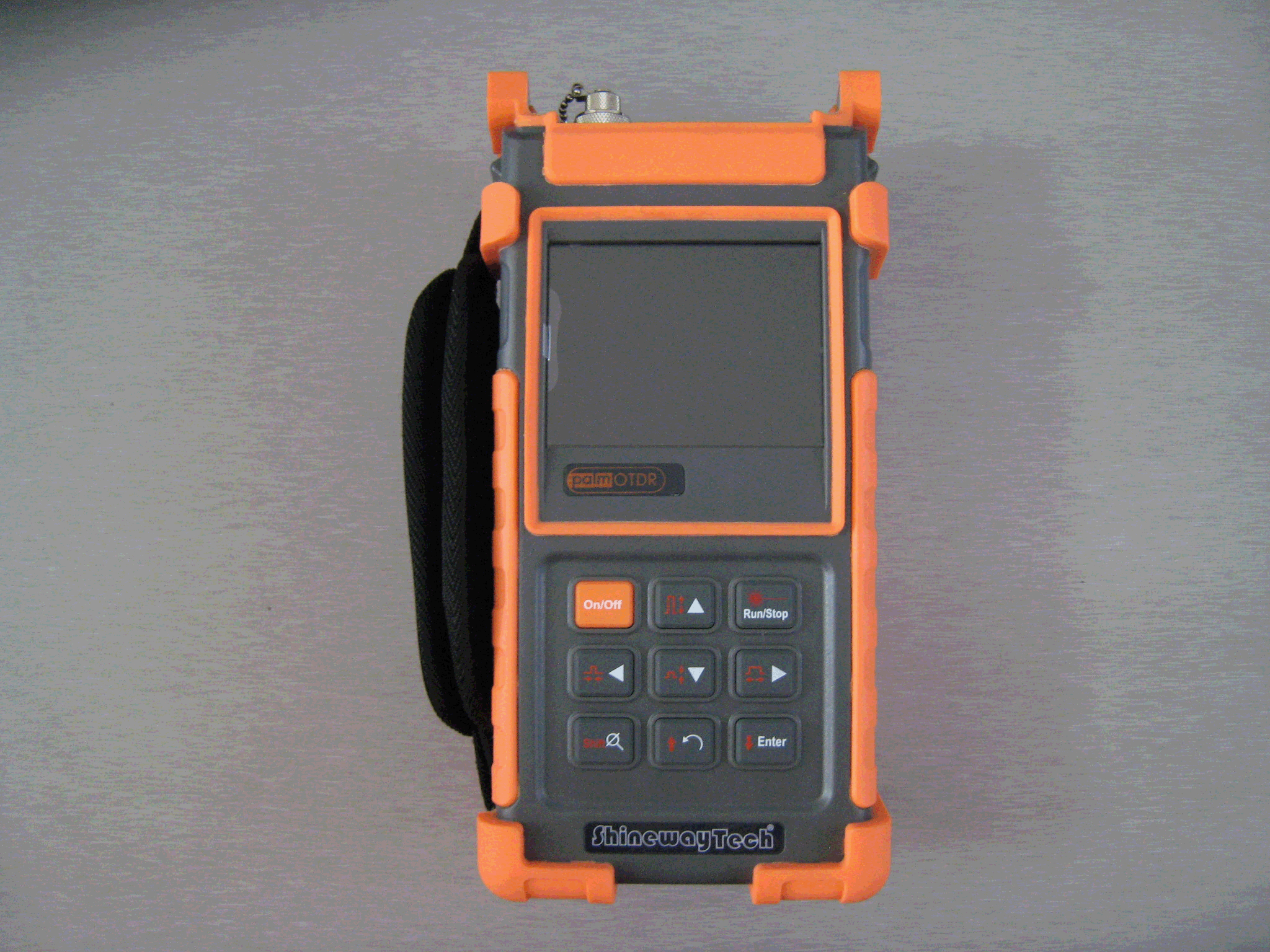

信维(ShinewayTech)palmOTDR/N掌上型光时域反射仪S20A/N

北京安达讯杰科技有限公司是日本住友（SEI）电气株式会社授权的中国区特约代理，是日本横河（YOKOGAWA）藤仓（FUJIKURA）、古河(FURUKAWA)、南京吉隆、DVP、安捷伦、JDSU、EXFO、NOYES、3M、一诺、日新等品牌株式会社授权的中国区域代理商，负责以上品牌全系列产品，如：光纤熔接机、光时域反射仪、光功率计、光源及模块、天馈线测试仪、2M误码测试仪、路由探测仪、光衰减器、光话机，等在中国市场的推广、销售和技术服务。这些仪器在国内外广泛应用于电信/网通/移动/联通/广电/电力/石油等各种光网络的建设与维护，光纤光缆/光器件/光传输设备的研发和制造、大专院校/科研机构的光通信研究等领域。同时，公司自主品牌的光时域反射仪、光源、光功率计、红光光源、光纤电话、光纤识别器等也深受业界的好评。

公司以前店后厂的经营模式，主要生产光纤到户工具配件耗材，光缆接续盒、光缆终端盒、光缆交接箱、ODF配线架、用户端面板及光纤跳纤、尾纤、适配器、衰减器等光无源器件。现有员工80名，生产的光纤连接器种类包括：FC/UPC、SC/UPC、FC/APC、SC/APC、LC/UPC、DIN/UPC、ST/UPC、E2000/UPC等，光纤连接器的年生产能力为100多万芯；适配器为50多万个，产品远销国内外。公司拥有先进的生产及检测设备：HP Agilent测试仪、DORC干涉仪、精工研磨机、GLENMARC注胶机、ADC压环机、ADC烘炉等。先进的设备、可靠的生产工艺以及高素质的员工确保了我们生产的每一件产品都能够经受严格的考验

我公司有良好的售后服务，随时备有样机供试用，客户所购仪器免费保修一年，并可得到及时的校正，仪器维修期内，我们免费提供备用机，另外，我公司有一批受过厂家专业培训的工程师可据客户的需要，提供上门培训等服务。

北京安达讯杰仪器仪表维修中心是北京安达讯杰科技有限公司所属的光通信仪表售后服务及专业维修中心，是日本住友公司，藤仓公司在中国地区的特约维修站。本中心拥有用于维修服务的专用精密仪器设备和设施，还拥有多名曾到美国、日本等地进行过专业技术培训的业内资深技术专家，目前中心已形成了完善的技术支持和维修服务体系。

超越，来自于追求完美动力。公司自成立以来，从未停下超越自己的脚步，“品质第一，服务至上”已成为公司文化最重要的经营理念。

信维(ShinewayTech)palmOTDR/N掌上型光时域反射仪S20A/N

产品特点： 全面应用：单/多模应用可选 灵活的动态范围选择：24/32/38dB不同配置，轻松匹配各种客户需求 快速启动，测试速度业界 独特的热键设计模式：按键操作集成热键功能，快捷定位及分析事件点 TraceManager软件：轻松实现批量编辑、打印，以及单页多迹线打印功能 配置可见光源：可迅速定位网络中宏弯、光跳线、跳线板、配线架、接头处的故障 优化的供电设计：确保内置的NiMH充电电池，一次充电可支持8小时测量 掌上型，轻巧便携：仅重1kg (2.2 lbs) 安全、坚固：通过CE安全及2米坠落测试，使用安心 开机启动时间小于5秒 palmOTDR/N系列的开机时间非常短，从开启电源到进入界面并启动测试只需要不到5秒的时间，用户无需等待更长时间。 在线光信号检查功能 如果被测光纤中存在通信光信号，OTDR是不能得到测试结果的，并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接网络设备（如SDH/WDM/PON）中正在工 作的接收器或其他器件，也有可能会导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检查功能，在发出测试脉冲前，先检查所测试光纤中是否有在线的 通信光信号存在并且显示检查结果，如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。 独具匠心的外形和操作设计 机身采用先进的二次注塑工艺，使护套和机身融为一体，不仅更为美观，而且为仪表提供了全面的安全防护；同时在按键操作部分集成了热键功能，便于快捷定位及 分析事件点，为用户提供了一种全新的高效操作模式。 性能参数： 型 号(1) palmOTDR S20A/N S20B/N S20C/N M20A/N 动态范围 (dB) (2) 24/24 32/32 38/37 18/22 光纤类型 单模 多模 波长 (±20nm) 1310/1550 850/1300 显示屏类型 TFT纯彩 光源类型 LD 光接口 FC/PC(可互换SC, ST) 测试范围 (Km) (3) 0.3、1.3、2.5、5、10、20、40、80、120、160、240 0.1、0.3、0.5、1.3、2.5、5、10@850nm; 0.1、0.3、0.5、1.3、2.5、5、10、20、40、80@1300nm 脉宽 (4) 5ns、10ns、12ns、30ns、100ns、275ns、300ns、1µs、2.5µs、10µs、20µs 12ns、30ns、100ns、275ns、1µs@850nm; 12ns、30ns、100ns、275ns、1µs、2.5µs@1300nm 测量时间 15s、30s、1min、2min、3min 衰减盲区 25m(5) 15m(5) 20m(6) 事件盲区 10m(5) 3m(5) 7m(6) 测距精度 ±(1 m + 5×10-5×距离+取样间距) 衰减测量精度 ±0.05 dB/ dB 反射测量精度 ±4 dB 数据存储 300条测试曲线 通信接口 RS-232/USB 可见光源(该功能仅palmOTDR-S20B/N和C/N型具有) 输出功率(dBm)  ≥-3 测试距离(km) 5 其他参数 供电方式 双路供电：NiMH充电电池/ AC适配器 电池工作时间 一次充电后：连续操作≥8小时；待机时间≥20小时 工作温度 0℃ ~ 50℃ 保存温度 -20℃ ~ 70℃ 相对湿度 0~95％无结露 重    量 1kg (2.2 lbs) 体积 (H×W×T) 220×110×70mm  (8.7×4.3×2.7 inch) 注释： （1）技术指标描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度； （2）动态范围是在zui大脉冲宽度、平均时间3分钟条件下测得； （3）距离范围中160Km档和240Km档只对本仪表的B/N、C/N型有效；120Km档只对本仪表的A/N型有效； （4）脉宽中5ns、10ns、300ns、10us档和20us档只对本仪表的B/N、C/N型有效；12ns和275ns档只对本仪表的A/N型有效； （5）盲区测量条件：对A/N型，反射事件在2.1Km处，反射强度<-35dB，用30ns脉宽进行测量；对B/N、C/N型，反射事件在0.6Km处，反射强度-45dB，事件盲区用10ns脉宽进行测量，衰减盲区用30ns脉宽进行测量； （6）盲区测量条件：反射事件在1Km处，反射强度<-32dB，用12ns脉宽进行测量。 上述参数如有变化，恕不另行通知。 标准配置： 主机、FC/PC激光连接器、充电电池、TraceManager软件光盘、数据传输线（RS232/USB）、AC适配器、便携软包、保修卡、CE证书、校准证书、快速操作手册 选件： 部件名称 部件编号 部件名称 部件编号 50米测试光跳线          P/N:AC-FJC-50-FC/FC ST激光连接器            P/N:AC-CONN-ST-L SC激光连接器            P/N:AC-CONN-SC-L 豪华型工具箱             P/N:AC-PB-40
