产品说明
| SWP-LCD-NL智能化防盗型流量积算记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。 |
| 一、仪表特点 |
| 1、丰富的热量积算软件 |

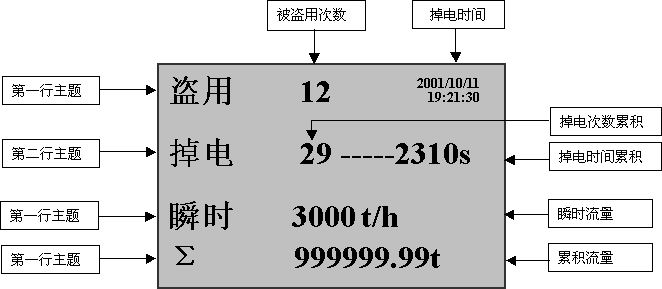

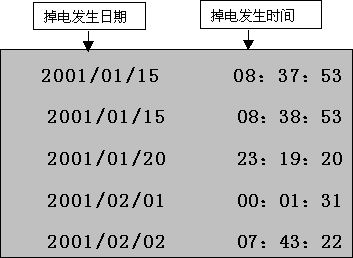

| 2、强化管理的防盗及防掉电记录功能 |
 |
|
|
| 3、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。 |
|
|

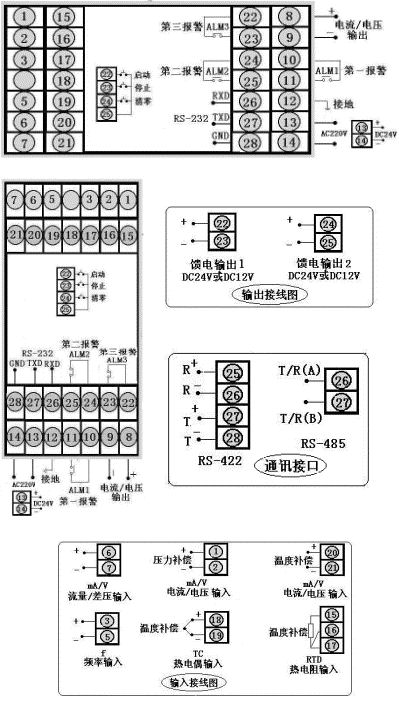

| 二、仪表外形及接线图(以下为基本配线，特殊订货请参见随机接线图) |
|
型号
|
SWP-LCD-NL系列
|
接 线 图
|
|
仪表
外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
| 三、SWP-LCD-LQ仪表型谱表 |
|
型 号
|
代 码
|
说 明
|
|
SWP-LCD-N
|
□□ □□□- □ □ □ -□ □ □ -□ □ □- □□-□- □ |
新一代大屏幕带背光液晶显示仪表 |
|
仪表功能
|
L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
流量积算仪 |
| LR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
流量积算记录仪 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(横),80×160mm(竖) |
|
补偿信号
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 无补偿输入 |
| 带补偿输入 |
| 过热蒸汽带温压补偿输入 |
| 饱和蒸汽带温压补偿输入 |
| 用户特定曲线补偿输入 |
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
变送输出
|
□
|
|
|
|
|
|
|
|
|
|
参见"输出方式" |
|
流量输入类型
|
□
|
|
|
|
|
|
|
|
|
参见"输入类型" |
|
压力输入类型
|
□
|
|
|
|
|
|
|
|
参见"输入类型" |
|
温度输入类型
|
□
|
|
|
|
|
|
|
参见"输入类型" |
|
一报警方式
|
□
|
|
|
|
|
|
参见"报警方式" |
|
第二报警方式
|
□
|
|
|
|
|
参见"报警方式" |
|
第三报警方式
|
□
|
|
|
|
参见"报警方式" |
|
馈电输出
|
|
|
|
|
|
供电方式
|
|
|
| DC24V供电 |
| AC90～265V供电(开关电源) |
| AC220V供电(线性电源，可省略) |
|
|
外形特征
|
|
|
|
| ★ 输入类型 |
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
S
|
S
|
0 ～1600 ℃
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
T
|
T
|
-200～400 ℃
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
U
|
J
|
0 ～1200 ℃
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
V
|
CU50
|
-50.0～150.0 ℃
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
W
|
PT100.1
|
-99.9～199.9℃
|
|
H
|
4～20 mA开方
|
-1999～99999 d
|
G
|
PT100
|
-200～650 ℃
|
|
I
|
0～10mA开方
|
-1999～99999 d
|
O
|
脉冲－集电极开路
|
0～5KHz
|
|
J
|
1～ 5 V开方
|
-1999～99999 d
|
E
|
E
|
0～1000 ℃
|
|
Q
|
0 ～ 20 mA开方
|
-1999～99999 d
|
K
|
K
|
0～1300 ℃
|
|
F
|
脉 冲
|
0～5KHz
|
R
|
用 户 特 定
|
-1999～99999 d
|
|
L
|
B
|
400～1800 ℃
|
N
|
无补偿输入
|
|
|
| ★ 报警方式 |
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无位式控制或报警(可省略) |
位式上限控制或上限报警 |
位式下限控制或下限报警 |
|
| ★ 通讯方式 |
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
| ★ 输出方式 |
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
4～20mA输出
|
0～10mA输出
|
1～5V输出
|
0～5V输出
|
|
| ★ 型号举例： |
| SWP-LCD-NL801-21-A-HL-P-W-S |
| 流量积算仪，无补偿输入，通讯方式为RS-232，输出方式为继电器输入，流量输入类型为4 ～ 20 mA，一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。 |
 |
|
|
| 3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。 |
|
|

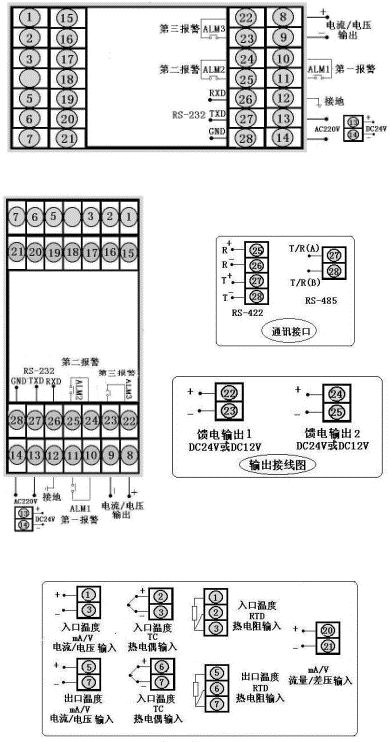

| 二、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图) |
|
型号
|
SWP-LCD-NLQ系列
|
接 线 图
|
|
仪表
外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
|
仪表
外形
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
| 三、SWP-LCD-LQ仪表型谱表 |
|
型 号
|
代 码
|
说 明
|
|
SWP -LCD-N
|
□□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ |
新一代大屏幕带背光液晶显示仪表 |
|
仪表功能
|
LQ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不记录 |
|
LQR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
记录 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(横)80×160mm(竖) |
|
补偿信号
|
12
|
|
|
|
|
|
|
|
|
|
|
|
单路热量表 |
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
变送输出
|
□
|
|
|
|
|
|
|
|
|
|
参见"输出方式" |
|
流量输入类型
|
□
|
|
|
|
|
|
|
|
|
参见"输入类型" |
|
入口输入类型
|
□
|
|
|
|
|
|
|
|
参见"输入类型" |
|
出口输入类型
|
□
|
|
|
|
|
|
|
参见"输入类型" |
|
一报警方式
|
□
|
|
|
|
|
|
参见"报警方式" |
|
第二报警方式
|
□
|
|
|
|
|
参见"报警方式" |
|
第三报警方式
|
□
|
|
|
|
参见"报警方式" |
|
馈电输出
|
|
|
|
|
|
供电方式
|
|
|
|
|
外形特征
|
|
|
|
| ★ 输入类型 |
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
S
|
S
|
0 ～1600 ℃
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
T
|
T
|
-200～400 ℃
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
U
|
J
|
0 ～1200 ℃
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
V
|
CU50
|
-50.0～150.0 ℃
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
W
|
PT100.1
|
-99.9～199.9℃
|
|
H
|
4～20 mA开方
|
-1999～99999 d
|
G
|
PT100
|
-200～650 ℃
|
|
I
|
0～10mA开方
|
-1999～99999 d
|
O
|
脉冲－集电极开路
|
0～5KHz
|
|
J
|
1～ 5 V开方
|
-1999～99999 d
|
E
|
E
|
0～1000 ℃
|
|
Q
|
0 ～ 20 mA开方
|
-1999～99999 d
|
K
|
K
|
0～1300 ℃
|
|
F
|
脉 冲
|
0～5KHz
|
R
|
用 户 特 定
|
-1999～99999 d
|
|
L
|
B
|
400～1800 ℃
|
N
|
无补偿输入
|
|
|
| ★ 报警方式 |
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无位式控制或报警(可省略) |
位式上限控制或上限报警 |
位式下限控制或下限报警 |
|
| ★ 通讯方式 |
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
| ★ 输出方式 |
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
| ★ 型号举例： |
| ①SWP-LCD-NLQ812-21-AAA-HL-P-W-S |
| 不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。 |
| ②SWP-LCD-NLQR812-81-ABC-LH-P |
| 带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，一报警为下限报警，第二报警为上限报警，AC220V供电，横表。 |
