EL140S-M 太阳能电池EL检测机

一、设备名片 太阳能电池组件EL缺 陷测试仪（以下简称EL全测试仪）用于晶体硅的缺

武汉三工光电设备制造有限公司，地处武汉东湖新技术开发区，中国光谷核心企业，国家科技型企业技术创新基金项目承担单位，拥有自营进出口权。公司专心致力于激光加工设备和太阳能成套设备的研发、生产、销售和服务，并为客户提供了完整的激光应用解决方案。

三工光电，自第一台激光划片机问世并取代进口以来，始终站在太阳能行业激光加工技术的前沿，成为太阳能光伏行业激光应用的龙头企业，国内市场占有率超过85%，国内有10多个办事处和30多家代理商，产品出口46个国家和地区。拥有太阳能成套设备、激光打标、金属切割、激光雕刻切割、激光器生产研发等在内的八个事业部，员工200余人。

三工光电，国家科委“科技型企业技术创新基金项目”承担单位，公司拥有一批长期致力于激光技术与应用的资深专家和专业技术人员，获得两项省部级科技进步奖，与国内外科研机构有着紧密而广泛的合作；先后通过ISO9001质量认证，CE认证，国家实验室电磁兼容认证，拥有太阳能行业12项国家专利。

三工光电， 15年的太阳能激光设备研发制造经验，服务全球1000多家太阳能企业，有着包括美国GE、英国BP、西班牙ISOFOTON、日本KYOCERA、台湾茂迪、尚德电力在内的众多国内外优秀客户。

三工光电，始终站在激光技术与应用的最前沿，以“发展激光产业，振兴民族工业”为几任，秉承“以客户为中心，与客户共成功”的经营理念，竭诚为中外企业提供全套的激光应用解决方案和完善的系统服务，铸造中国诚信企业品牌新形象。

现有各类型号的晶硅电池成套生产设备：激光划片机、激光切片机、电池分选机、电池组件测试仪、层压封装机等；非晶硅薄膜电池成套生产设备：激光刻膜机、激光清边机、激光打点机、激光绝缘刻线机、激光开孔机；其他激光设备：激光切割机、激光雕刻机、激光打标机、高功率金属激光切割机、激光调阻机、高性能端泵激光器等20多种产品。

二、设备图片

三：设备组成部件简介：

---

1、成像系统

成像系统采用 采用进口的SONY EXview HAD CCD，有 140万、600万可供用户选择，并支持双相机模式。

的成像质量，SONY EXview HAD CCD，成像 质量优良，并带有半导体制冷，zui低可达 -20°C ，排除热噪声的影响，使图像质量进一步提升，一体化设计，接口简单，便于维护， CCD相机采用一体化设计，USB接口 供电和数据传输，维护简单。

2、运动控制单元

运动控制单元 负责整个EL全自动测试仪的流程控制和单个功能模块的手动功能调试。

运动控制单元 采集传感器的状态来控制设备的工作流程，同时通过传感器获知各个单元的工作状态，当某个 工作单元出现故障时，运动控制单元能够立刻停止当前的操作并保持状态，并通过串口与 PC机交互发送和接收命令和上传报警信息。

3、计算机控制系统

（1）计算机配置专业工业控制电脑，稳定性好，中文WindowsXP操作系统。

（2）专用缺陷检测（EL）图像采集处理软件采用专业 操作界面，简单明了，

中/英文操作环境，支持手动标记缺陷位置，不同的缺陷具有不同的标记符

号，方便识别，标记结果可与 图片一同保存。

（3）数据库管理测试结果，便于检索和查找，并可与客户数据库接口，上传

测试结果。

（4）提供以太网接口，可同客户生产管理系统接口，上传测试图片、设备工

作状态和报警信息。

。

四、主要技术参数

---

CCD相机 140万（单/双）、600万（单/双）可选、830万（单/双）可选 测试时间 <40秒 测试尺寸 2100mm X 1200mm 分辨率 1392x1040（140万） 3032 x 2016（600万） 可编程电源输出电压 0~80V 可编程电源输出电流 0~9. 可编程电源输出功率 ≤760W 测试方式 无接触式 曝光时间 0~60秒可调 压缩空气 < 0.8Mpa 工作温度 0～30℃ 整机工作功率 <1KW 工作时间 可连续工作12小时以上 电源 单相 220V/50Hz/2kW

五、相关配套设备 推荐 ; &nbs p; &nb sp; ;

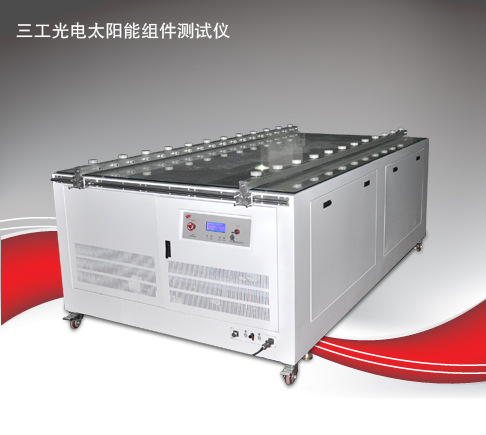

太阳能组件测 试仪

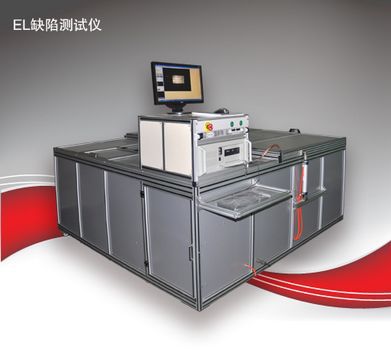

半自动EL缺陷测试仪

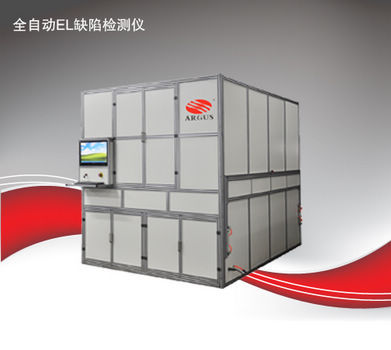

全自动EL缺陷测试仪

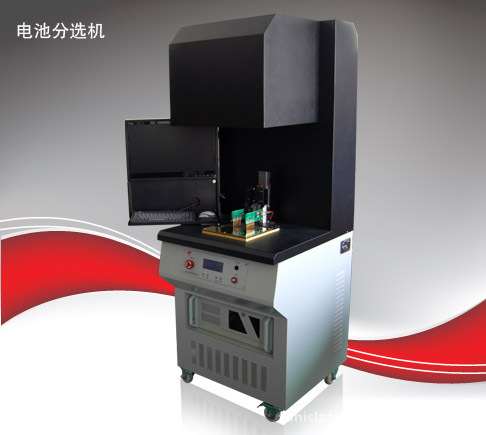

太阳能电池分选机

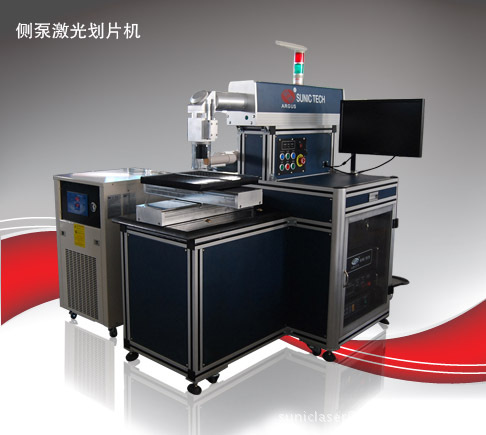

激光划片机
