SFQ三倍频发生器

一、产品概况

　　对于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。
　　根据国家试验《GB311.1 - 97》标准，对电力变压器及电压互感器感应试验电压大致2～3倍zui大工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率(f)的办法，必须用三倍频电源发生器。

二、使用环境

1. 电源条件： 三相380V/50Hz

2. 输出电压：300V  150Hz  波形失真≤5%

3. 环境温度：-15℃～ 40℃

4. 海拔高度：不超过1000米

三、使用方法

1、  按试验接线图接好工作线，注意三倍频外壳必须可靠接地。

2、  合上三相调压器电源。

3、  合上三倍频电源控制箱，控制箱电源指示灯亮(绿色)，按下启动按钮，工作指示灯亮(红色)，此时三倍频发生器已产生三倍频率及电压。

4、  顺时针旋转控制箱调压器手柄，调压器升压到额定电压。

5、  密切注意仪表指示以及被试品情况直至所需试验时间。

6、  试验完毕后，逆时针旋转控制箱调压器手柄降压，然后按下停止按钮，并切断电源。

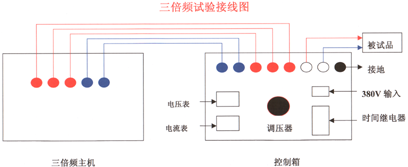

三倍频工作原理图



1. 三倍频发生器 ;

2.  电源控制箱

四、注意事项

　　在增加频率后，为了避免介质损耗增加对绝缘带来不利影响，试验时间应相对缩短。

五、可供配套

1、电源控制箱
2、三倍发频生器
3、产品说明书及合格证

　　感谢您选用本厂生产系列试验产品，您如果要使用时，可需改进的地方，望来函告之，以便更好地为您服务，欢迎您光临指导！
