LFD型 粉体冲量式流量计

仪表配套 　　粉体冲量式测量系统由LFD型粉体冲量式流量计（一次表,安装在现场），LJS

  辽阳自动化仪表集团有限公司是辽阳自动化仪表集团(简称“辽仪集团”)的母公司,地处辽东半岛中部，公司创建于一九五八年，是中国仪器仪表行业协会流量仪表、物位仪表专业委员会理事单位。拥有着雄厚的产业基础和物质基础，是集科研、生产、自行开发、系统设计、成套工程、国外代理为一体的综合性实业公司。辽仪集团下设四个子公司；中日合资辽阳科林仪表有限公司、中日合资大连三协仪器仪表有限公司、辽阳科林物资贸易有限公司、大连三协明和仪表有限公司。

公司技术力量雄厚，下设研究所、生产部、市场部、成套工程部、计算机系统工程部、盘柜协作分厂等主要部门。集中了较多的科学技术人才和管理人才，公司研发的用空气代替其它气体流量仪表校验法荣获辽宁省科技成果二等奖，并。公司具有检测仪器和计量检定装置，省气体流量仪表检定站就设在我公司面向全省服务。

公司坚持自主研发、国外引进、与大专院校合作全面发展的方针，近年来研发的冲量式固体流量计、智能型电动浮筒液位变送器、磁致伸缩液位变送器、射频导纳物位变送器、V锥管流量计、高温高压、高压液位计、煤矿安全预警控制系统等多项产品被列入国家“火炬计划”项目，并被国家科委、劳动部、国务院引进智力小组、国家质检总局等授予“新产品”奖。所开发的产品通过了辽宁省计量器具新产品“计量器具样机试验”，经测试达到同类产品水平，并荣获国家质检总局颁发的中华人民共和国特种设备制造许可证。

特别是冲量式固体流量计在电解铝行业的成功应用，有效的解决了电解铝除尘净化系统计量难题,在国内属。高压液位计的研制生产，改变了以往高温高压、高压液位计需要进口的局面。使国内炼油行业加氢裂化等装置对高压液位计的使用带来了方便。

科技进步带来了公司的迅猛发展，注册资金已达二仟八佰万元，销售额每年按50%增长,产品出口到东欧、独联体及非洲国家。全公司员工大、中专以上学历有56.2%，有俩人享有终身科技津贴。

我公司是中国石油天然气集团公司、中国石化股份有限公司供应商成员单位，多次被评为辽宁市场AAA信誉企业，公司通过了ISO9001质量管理体系认证。

我们将以“优质的产品、的服务”从不同角度为广大新老客户提供优质的服务。

仪表配套

LFD型粉体冲量式流量计（一次表,安装在现场），LJS型流量积算仪（二次表,安装在控制室）和稳流装置（一般情况下，由生产厂指导用户设计，制造）三部分组成。系统配套如图1-1。

新品优势

粉体冲量式流量计在固体颗粒状散物料流的测量领域，多年来已被广大用户认可。其独特的技术特点和使用性能则其它仪表不可代替的。但应用在电解铝行业，人们尚有疑惑。 由于电解铝生产工艺流程的特点，氧化铝粉采用风动送料，物料和风混合在一起。结果都被计量了，造成测量数据的附加误差。多年来各生产厂商都在研究这一难以解决的课题。有的单位采用积料法，即在冲板上方做一个积料箱，当物料积存到一定时，开关发出控制信号给阀门，来控制阀门的开关，这样虽然在一定程度上避免了风力的影响，但却破坏了整个送料系统，致使通道不畅，必须更改一定的原有设计。而且阀门始终处于有载荷下工作，经常发生故障，造成不必要的停产。 我公司的技术人员经过几年的不懈努力和使用单位一起研制出了具有多功能为一体的稳流装置，该装置中包括：风量调节装置，上下风动平衡仓，整流腔，筛网，视窗，快开孔等计量辅助装置。既不切断送料通道，又能防止风力对计量的影响。 其特点如下： 1，不破坏原设计，适用各种环境 2，送料通道不会因测量出现故障而堵塞，畅通无阻 3，风动系统流畅，而不影响测量准确性 4，物料流动稳定，波动小 5，内设筛网，防止杂物堵塞送料通道 6，带有视窗，可随时观察料位变化和杂物 7，快开孔可根据视窗发现的问题进行快速人工处理

系统配套图

图1-1

仪表工作原理

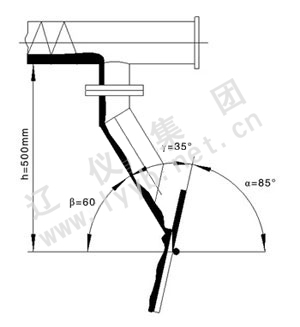

LFD型粉体冲量式流量计是以51系列单片机为核心组成的智能化测量显示系统。   物料流自由下落冲击到冲板上后，由于冲击力与冲板有一定角度，故该力分解成一个水平分力和一个垂直分力，垂直分力由机械结构克服而不起作用，而水平分力作用在冲板轴上，通过机械结构的作用与测量弹簧产生的力相平衡，并且带动差动变压器（传感器）中的铁芯位移，差动变压器将此位移转换成相对应的模拟电压信号。该模拟电压信号经过测量电路处理，并按一定的流量公式进行运算得到物料的质量流量和累积总量，其计算结果由四位数码管显示瞬时流量，六位数码管显累积总量，同时输出与瞬时流量，累积总量及仪表当前工作状态相对应的串行通讯信号（也可同时输出表示瞬时流量的４～２０ｍＡ电流信号）至二次表，供控制室内监控。   由于粉体冲量式流量计是露天安装，工作环境恶劣，为使仪表运行准确，平稳，可靠，对传感器和电子电路部分均采用了温控措施，以适应高寒地区的使用。同时，采用遥控器对仪表进行调试，数据监控，参数修改等操作，避免了仪表开盖操作，十分方便快捷。   流量计基本公式：   冲板安装示意图见图1-2。   根据牛顿力学定律，作用在冲板上的水平分力和流量间关系，满足以下基本公式：   Fm=qm··Sinα·Sinγ·100   式中：Fm—物料冲击冲板时产生的水平分力      qm—物料瞬时流量t/h      h—物料落料高度m      γ—料流和冲板之间的角度      α—冲板安装角度   从公式分析可知h，γ，α都是常量，即流量和水平分力成正比，因此只要检测水平分力就可以计算物料的对应流量值。 图1-2

主要技术指标

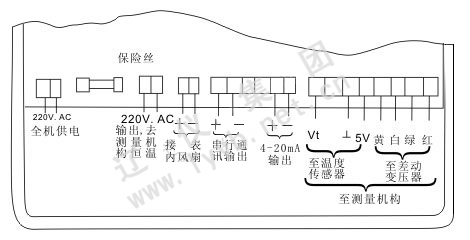

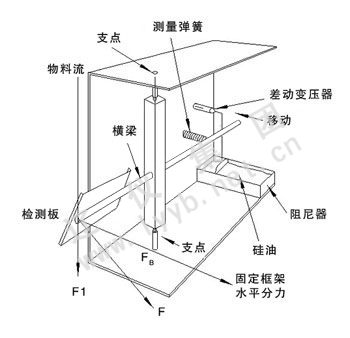

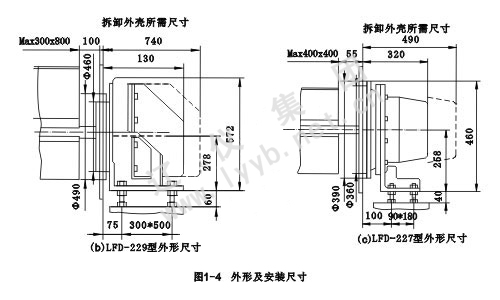

一，基本参数   １，精度：（0.3）；0.5；1.0；1.5；（2.0）   括号内等级为不优先选用等级。现场使用精度与物料颗粒大小，物料均匀程度，物料粘度等有关，准确的精度应由现场实际标定确定。   2，重复性误差和变差：小于对应精度级别下的误差值。   3，固体物料粒重：小于冲板重量的5%   4，测量范围参看下表 型号 zui小测量范围 zui大测量范围 zui大冲板尺寸 LFD-1211 0～750kg/h 0～800t/h 1250×800mm LFD-227 0～200kg/h 0～40t/h 400×400mm LFD-229 0～30kg/h 0～200t/h 800×800mm LFD-129 0～30t/h 0～200t/h 800×800mm   使用流量范围选择：实际流量应在测量范围的30～60%为理想范围段。   5，介质温度：≤180℃           6，断电后数据保护时间：100年   7，供电电源：电压：220V±15%·50Hz  功耗：电子电路 ≤10W  温度控制 ≤50W   8，显示功能     a，四位LED数码管显示瞬时流量     b，六位LED数码管显示累积总量     c，四只LED发光二极管显示仪表工作状态  二，输出信号   1，表示瞬时流量的４～２０ｍＡ电流信号   2，串行通讯信号（瞬时流量，累积总量和仪表当前工作状态），RS485或电流环。  三，环境参数    环境温度：-40~+60℃    相对湿度：≤85%    大气压力：86~106kPa。  四，结构及外形尺寸：    1，结构(见1-3) 图1-3 一次仪表结构示意图    2，外型尺寸(见图1-4，1-5) 拆卸外壳所需尺寸 (a) LFD-129型外型尺寸 图1-4 外形及安装尺寸 图1-5 冲量式流量计外形示意图   3，接线端子(见图1-6) 图1-6 接线端子图

其它

一，开箱附件：   变送器运到后，拆箱时应小心，先放正位置，然后再谨慎打开，以防损坏箱内所装变送器及流量仪（一般配套提供）。此外还有硅油一瓶，合格证一份，说明书一份。仪表不用时，请按国际储存要求给以放置。  二，订货须知：    本仪表订货敬请用户详细说明，以保证正常使用。主要说明内容有：    (1) 仪表型号。    (2) 使用量程范围。    (3) 物料的粘度，比重，均匀程度，粉尘度，物料流动流速及带压情况。    (4) 主要条件：位置条件，如高度，空间宽敞程度。环境条件，如环境温度，湿度，强烈振动，室内及室外。    (5) 使用状态：长期工作，断续时间，定量控制等。
