产品说明

一、CQF工程塑料磁力泵概述

CQF工程塑料磁力泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。
CQF工程塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

二、CQF工程塑料磁力泵主要用途

工程塑料磁力驱动泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印，科研机构。国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

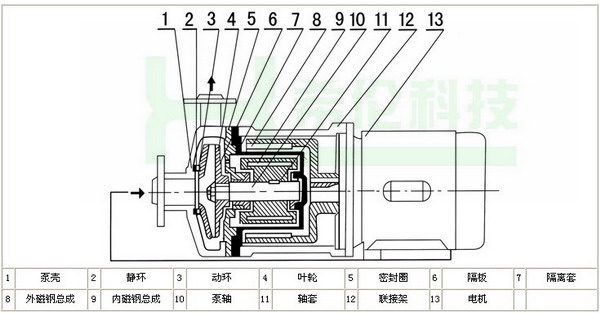

三、CQF工程塑料磁力泵结构图

四、CQF工程塑料磁力泵性能表

型号	口径(mm)		扬程	流量	功率	转速	电压	吸程
型号	进口	出口	(m)	(L/min)	(kW)	(r/min)	(V)	(m)
8CQF-2	8	6	1.2	15	0.025	2800	220	2
10CQF-3	10	8	3	19	0.025	2800	220	2.5
14CQF-5	14	10	5	20	0.12	2800	380	3
16CQF-8	16	12	8	25	0.18	2800	380	3
20CQF-12	20	14	12	50	0.37	2800	380	4
25CQF-15	25	20	15	110	1.1	2800	380	4
32CQF-15	32	25	15	110	1.1	2800	380	4
32CQF-25	32	25	25	110	1.1	2800	380	4
40CQF-20	40	32	20	180	2.2	2800	380	7.5
40CQF-40	40	32	40	200	4	2800	380	8
50CQF-25	50	40	25	240	4	2800	380	8.3
50CQF-40	50	40	4	220	4	2800	380	7
50CQF-50	50	40	50	130	5.5	2800	380	8
65CQF-25	65	50	25	280	5.5	2800	380	7
65CQF-35	65	50	35	450	7.5	2800	380	6
80CQF-35	80	65	35	850	11	2800	380	7
80CQF-50	80	65	50	850	15	2800	380	7

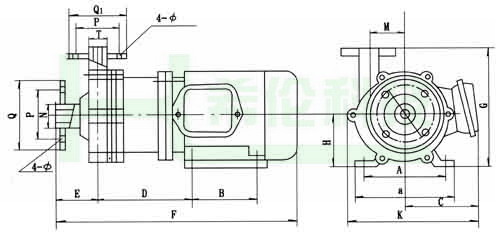

五、CQF工程塑料磁力泵连接尺寸

型号	A	B	C	D	E	F	G	H	J	a	K	M	N	机座螺孔	P	P1	Q	Q1	φ	φ1
8CQF-2	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6							管子连接
10CQF-3	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6
14CQF-5	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7
16CQF-8	90	70	80	125	55	320	160	65	18	115	140	40	22	φ11
20CQF-12	100	80	105	130	60	340	160	73	18	130	160	65	26	φ12
25CQF-15	125	100	140	190	68	460	205	90		160	240	72		φ12	75	65	100	90	12	10	法兰连接
32CQF-15	125	100	140	190	68	460	205	90		160	240	72		φ12	90	75	120	100	12	10
32CQF-25	125	100	140	190	68	460	230	90		160	260	85		φ12	90	75	120	100	12	10
40CQF-20	140	120	155	235	75	545	220	100		180	290	79		φ12	100	90	130	120	14	14
40CQF-40	190	140	190	271	80	620	260	112		245	336	91		φ12	100	90	130	120	14	14
50CQF-25	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
50CQF-40	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
65CQF-25	216	140	200	305	90	695	300	132		280	350	91		φ12	130	110	160	140	14	14
65CQF-35	216	140	200	360	76	720	292	120		280	350	90		φ12	130	110	160	140	14	14
80CQF-35	254	210				890		160						φ12					14	14
80CQF-50	254	210				890		160						φ12					14	14

六、CQF工程塑料磁力泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成载时空载运转。
2、泵使用中环境应小于40℃、电机温升不得超过75℃。
3、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀。
4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度＜60℃，金属泵的使用温度小于100℃，输送吸入压力不大于0.2MPa，zui大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
5、磁力泵运行500小时后，应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。
6、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

七、CQF工程塑料磁力泵故障原因与解决方法

故障形式	产生原因	排除方法
泵不出水	1、水泵反转	改变电机接线
	2、进水管首漏气	杜绝漏气
	3、泵腔蓄水太少	增加蓄水量
	4、电压太高，启动时联轴器的滑	调正电压
	5、吸程太高	隆低泵安装位置
流量不足	1、吸入管径太小	调换进水管
	2、叶轮流道阻塞	清洗叶轮
	3、扬程过高	开大出水阀
	4、转速太低	恢复额定转速
扬程过低	1、流量过大	关小出水阀
扬程过低	2、转速太低	恢复额定转速
噪音太大	1、轴严重磨损	更换泵轴
	2、轴套严重磨损	更换轴套
	3、驱动磁钢杯与隔离套接触	拆除泵头重新组装
漏液	O型密封圈损坏	更换O型密封圈

八、CQF工程塑料磁力泵安装说明

(一)磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
(二)电机启动后，缓慢打开排出阀，待泵进人正常工作状态后，再将排出阀调到所需开度。
(三)检查电机旋转方向是否与磁力泵转向标记一致。
(四)泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
(五)当抽吸液面高于泵轴心线时，起动前打开吸人管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
(六)泵停止工作前，应先关闭排出阀门，然后关闭吸人管阀门。

九、CQF工程塑料磁力泵订货须知

1.产品名称，2.产品型号，3.产品规格，4.产品材质，5.产品流量，6.产品扬程，7.使用介质，8.如果使用单位已经选择型号规格请与我公司直接订货。
