SZB 水环式真空泵

一、 SZB水环式真空泵概述： SZB水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。zui低

上海希伦流体科技有限公司是一家集科研设计、机械制造、经济贸易于一体的现代化泵阀科技制造企业。
公司严格按照ISO9001国际质量体系进行管理，严把质量关，始终致力于科技和管理的不断创新，使企业走上了良性循环的规模化经营之路，公司拥有了一支专业的设计和技术研发队伍，形成了一套完整的生产管理、质量和营销管理体系，竭诚为广大客户提供优质的产品和完善的服务。
公司面对日趋激烈的市场竞争和全球经济一体化的严峻考验，始终坚持“以质取胜”的企业方针，恪守“以科技求发展、以质量求生存、以信誉求效益”企业理念，发扬“团结奋进，科技求新”企业精神，不懈努力，加倍奋斗，对产品进行不断创新。
公司主要泵类产品有隔膜泵，真空泵，排污泵，多级泵，离心泵，自吸泵，旋涡泵，螺杆泵，磁力泵，油泵，管道泵，化工泵，气压罐，供水设备等，阀门类产品有隔膜阀，疏水阀，水力控制阀，球阀，电磁阀，排气阀，过滤器，不锈钢阀门，锻钢阀门，蝶阀，阻火器，呼吸阀，闸阀，截止阀，止回阀，平衡阀，针型阀，刀型闸阀，减压阀，浆液阀等等。
公司产品被广泛应用于工厂严重污染废水排放、住宅区的污水排放、人防系统排水站、医院、农田灌溉、印染、设备冷却、食品、环保、化工、石油、制药、采矿、造纸、电厂、污水排放、煤油加工工业、钢铁工业、造船工业、陶瓷工业、制革工业，以及城市污水处理厂排水系统，市政工程，建筑工地等行业。
现在的希伦奉行"以质量取胜、以合理价格、以供货及时、及周到服务"的宗旨,不断开拓,以技术为核心、视质量为生命、以客户为朋友，竭诚为您提供性价比高的泵阀产品以及无微不至的服务。欢迎新老客户来厂考察或来函电洽谈业务，期望与您共创辉煌。

一、 SZB水环式真空泵概述：
      SZB水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。zui低吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。
      目前制造的本型号泵有：SZB-4、SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。
二、SZB水环式真空泵结构说明：

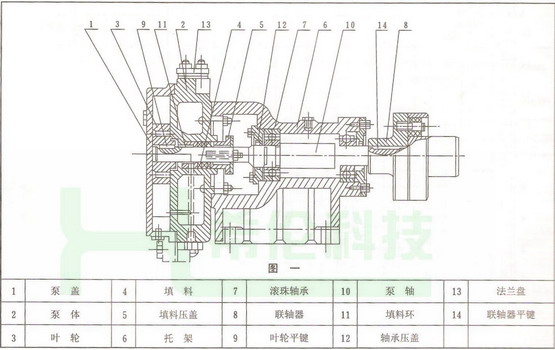

      SZB型真空泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图三），下有放水螺塞（15）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见图三）为补充水环消耗用水。
      由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（6）内的两个滚珠轴承（17）上右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。
      从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
三、SZB水环式真空泵性能参数：

型号	排气量		吸入 真空 （mmHg）	zui大真 空度	泵转速 （r.p.m）	电机功率 （Kw）	口径（mm）		泵重 （整机） （Kg）
	m3/h	L/S					吸入	排出
SZB-4	19.8	5.5	440	80%	1410	1.5	G1"	G1"	115
	14.4	4	520
	7.2	2	600
	0	0	650
SZB-8	38.2	11	440	80%	1420	2.2	G1"	G1"	130
	28.8	8	520
	14.4	4	600
	0	0	650
注：1、表内数值是在下列条件下得出：

注：1、表内数值是在下列条件下得出：
         （1）水温 15°C  （2）空气20°C   （3）气体相对湿度70%   （4）大气压力0.1013MPa
    2、抽气量偏差不超过±10%
四、SZB水环式真空泵安装尺寸：

代号	A	B	C	D	E	F	G	H	I	J	K	Y	Z	W	R	Q	P	O	X
SZB-4	763	508	313	193	182	400	665	133	315	365	140	136	286	155	180	366	54	116	110
SZB-8	820	527	313	212	195	400	665	133	345	395	140	136	286	180	180	378	54	116	158

五、SZB水环式真空泵订货说明：
1.水环式真空泵名称;
2.水环式真空泵型号;
3.水环式真空泵规格；
4.真空泵功率;
5.真空泵电压;
6.真空泵使用温度;
7.真空泵使用介质;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图,由我们的希伦科技水泵专家为您审核把关
