QBK 铝合金隔膜泵

上海希伦流体科技有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：QBK

更新时间：2019-11-19

浏览次数：1434

公司地址：上海市奉贤区四团镇

13818833907 小胡(女士)

点击查看联系电话在线询价

产品简介

一、QBK铝合金隔膜泵工作原理　　在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气

公司简介

上海希伦流体科技有限公司是一家集科研设计、机械制造、经济贸易于一体的现代化泵阀科技制造企业。
公司严格按照ISO9001国际质量体系进行管理，严把质量关，始终致力于科技和管理的不断创新，使企业走上了良性循环的规模化经营之路，公司拥有了一支专业的设计和技术研发队伍，形成了一套完整的生产管理、质量和营销管理体系，竭诚为广大客户提供优质的产品和完善的服务。
公司面对日趋激烈的市场竞争和全球经济一体化的严峻考验，始终坚持“以质取胜”的企业方针，恪守“以科技求发展、以质量求生存、以信誉求效益”企业理念，发扬“团结奋进，科技求新”企业精神，不懈努力，加倍奋斗，对产品进行不断创新。
公司主要泵类产品有隔膜泵，真空泵，排污泵，多级泵，离心泵，自吸泵，旋涡泵，螺杆泵，磁力泵，油泵，管道泵，化工泵，气压罐，供水设备等，阀门类产品有隔膜阀，疏水阀，水力控制阀，球阀，电磁阀，排气阀，过滤器，不锈钢阀门，锻钢阀门，蝶阀，阻火器，呼吸阀，闸阀，截止阀，止回阀，平衡阀，针型阀，刀型闸阀，减压阀，浆液阀等等。
公司产品被广泛应用于工厂严重污染废水排放、住宅区的污水排放、人防系统排水站、医院、农田灌溉、印染、设备冷却、食品、环保、化工、石油、制药、采矿、造纸、电厂、污水排放、煤油加工工业、钢铁工业、造船工业、陶瓷工业、制革工业，以及城市污水处理厂排水系统，市政工程，建筑工地等行业。
现在的希伦奉行"以质量取胜、以合理价格、以供货及时、及周到服务"的宗旨,不断开拓,以技术为核心、视质量为生命、以客户为朋友，竭诚为您提供性价比高的泵阀产品以及无微不至的服务。欢迎新老客户来厂考察或来函电洽谈业务，期望与您共创辉煌。

展开

产品说明

一、QBK铝合金隔膜泵工作原理

　　在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

二、QBK铝合金隔膜泵特点

QBK铝合金隔膜泵是我公司开发的第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、输送泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。
2、流动宽敞，通过性能好．允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1～7bar之间)：
4、气动隔膜泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵

也不会因此而损坏．一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
6、不必用电．在易燃、易爆场所使用安全可靠；
7、可以浸没在介质中工作；
8、可输送较粘的液体(粘度在1万厘泊以下)；
9、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象

其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
10、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵zui大特点。

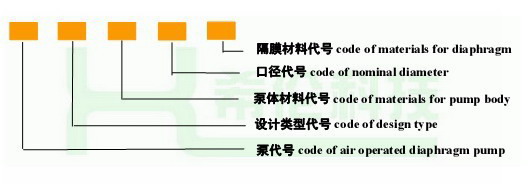

三、QBK铝合金隔膜泵型号意义

四、QBK铝合金隔膜泵适用介质

1.QBK气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.铝合金油漆泵吸油漆、树胶、颜料。
3.气动打胶泵吸粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.铝合金浓浆泵吸油井钻好后，用泵吸沉积物及灌浆。
6.铝合金涂料泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.铝合金上料泵吸啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.气动泥浆泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
12.耐腐蚀气动隔膜泵吸各种强酸、强碱、强腐蚀液体。
13.各种剧毒、易燃、易挥发液体。
14.各种橡胶浆。
15.各种高温液体zui高可耐150℃。
16.作为各种固液体分离设备的前级送压装置

五、QBK铝合金隔膜泵性能参数

名称	型号	进出口径（mm）	流量（m3/h）	扬程（m）	吸程（m）	zui大允许通过颗粒 φ（mm）	zui大供气压（kgf/cm2）	zui大空气消耗量（m3/min）
铝合金隔膜泵	QBK-10	10	0.8	50	5	1	2-7	0.3
	QBK-15	15	1	50	5	1	2-7	0.3
	QBK-25	25	2.4	50	7	2.5	2-7	0.6
	QBK-40	40	8	50	7	4.5	2-7	0.6
	QBK-50	50	12	50	7	8	2-7	0.9
	QBK-65	65	16	50	7	8	2-7	0.9
	QBK-80	80	24	50	7	10	2-7	1.5
	QBK-100	100	30	50	7	10	2-7	1.5

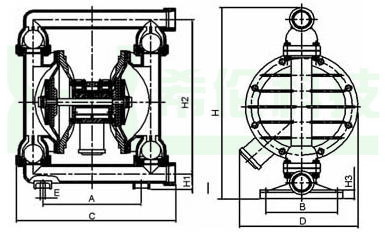

六、QBK铝合金隔膜泵安装连接尺寸图

型号	A	B	C	D	E	H1	H2	H3	H	螺纹
QBK-10	135	48	218	144	12	34	176	10	226	3/8"
QBK-15	135	48	218	144	12	34	176	10	226	1/2"
QBK-25	236	145	381	248	12	46	344	18	412	1"
QBK-40	236	145	381	248	12	50	348	18	428	1"
QBK-50	320	220	518	347	14	50	521	27	609	2"
QBK-65	320	220	518	347	14	50	521	27	609	21/2"
QBK-80	360	240	634	455	18	96	696	50	842	3"
