产品说明

一、QBK工程塑料隔膜泵结构原理

　　在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

二、QBK工程塑料隔膜泵性能特点

QBK工程塑料隔膜泵是我公司开发的第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、输送泵、泥浆泵和杂质泵等输送机械的许多优点。
1、国产工程塑料气动隔膜泵不需灌引水．吸程高达5m．扬程达50m．出口压力≥6bar。
2、流动宽敞，通过性能好．允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
4、工程塑料气动隔膜泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、可输送较粘的液体(粘度在1万厘泊以下)；
6、不必用电．在易燃、易爆场所使用安全可靠；
7、可以浸没在介质中工作；
8、耐腐蚀隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1～7bar之间)：
9、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
10、气动隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是隔膜泵zui大特点。

三、QBK工程塑料隔膜泵主要使用工况

　　 1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
2、气动隔膜泵在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药输送，因为：一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动zui小。
　　3、气动隔膜泵可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。
　　4、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。
6、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
　　7、气动隔膜泵在工业领域的作用是巨大的，很多难以人类手工完成的都可以通过气动隔膜泵来完成，间接的保证了员工的工作安全。

四、QBK工程塑料隔膜泵性能参数

型号	入口	出口	连接方式				泵体材质
Type	mm	mm	NPT	BSPT	ANSI	DIN	铸铁	铝合金	不锈钢	塑料	衬胶
Type	mm	mm	NPT	BSPT	法兰	法兰	Z	L	B	S	ZCJ
QBK-10	10	10	●	●	-	-	●	●	●	●	-
QBK-15	15	15	●	●	-	-	●	●	●	●	-
QBK-25	25	25	●	●	-	-	●	●	●	●	●
QBK-40	40	40	●	●	-	-	●	●	●	●	●
QBK-50	50	50	●	●	●	●	●	●	●	●	●
QBK-80	80	80	●	●	●	●	●	●	●	-	-

五、QBK工程塑料隔膜泵主体简介

六、QBK工程塑料隔膜泵故障处理

　　（一）、泵在运转但流量过低
1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。
　　2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。　　3 、请检查入口管道是否被堵塞。
　（二）、气动气动隔膜泵无法启动或动作缓慢
1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。
　　2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。请重新更换新品
　　3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。
（三）、液体从气室排出口漏出
1 、请检查隔膜是否破裂。
　　2 、检查隔膜是否正确安装和锁紧。
　（四）、出口液休中含有大量气泡
1 、请检查隔膜是否破裂。
　　2 、检查泵体和管路是否泄漏。

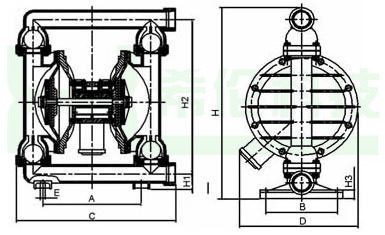

七、QBK工程塑料隔膜泵连接尺寸

型号	A	B	C	D	E	H1	H2	H3	H	螺纹
QBK-10	135	48	218	144	12	34	176	10	226	3/8"
QBK-15	135	48	218	144	12	34	176	10	226	1/2"
QBK-25	236	145	381	248	12	46	344	18	412	1"
QBK-40	236	145	381	248	12	50	348	18	428	1"
QBK-50	320	220	518	347	14	50	521	27	609	2"
QBK-65	320	220	518	347	14	50	521	27	609	21/2"
QBK-80	360	240	634	455	18	96	696	50	842	3"
