QBY 不锈钢气动隔膜泵

上海希伦流体科技有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：QBY

更新时间：2019-11-19

浏览次数：2089

公司地址：上海市奉贤区四团镇

13818833907 小胡(女士)

点击查看联系电话在线询价

产品简介

一、QBY不锈钢气动隔膜泵原理　　在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进

公司简介

上海希伦流体科技有限公司是一家集科研设计、机械制造、经济贸易于一体的现代化泵阀科技制造企业。
公司严格按照ISO9001国际质量体系进行管理，严把质量关，始终致力于科技和管理的不断创新，使企业走上了良性循环的规模化经营之路，公司拥有了一支专业的设计和技术研发队伍，形成了一套完整的生产管理、质量和营销管理体系，竭诚为广大客户提供优质的产品和完善的服务。
公司面对日趋激烈的市场竞争和全球经济一体化的严峻考验，始终坚持“以质取胜”的企业方针，恪守“以科技求发展、以质量求生存、以信誉求效益”企业理念，发扬“团结奋进，科技求新”企业精神，不懈努力，加倍奋斗，对产品进行不断创新。
公司主要泵类产品有隔膜泵，真空泵，排污泵，多级泵，离心泵，自吸泵，旋涡泵，螺杆泵，磁力泵，油泵，管道泵，化工泵，气压罐，供水设备等，阀门类产品有隔膜阀，疏水阀，水力控制阀，球阀，电磁阀，排气阀，过滤器，不锈钢阀门，锻钢阀门，蝶阀，阻火器，呼吸阀，闸阀，截止阀，止回阀，平衡阀，针型阀，刀型闸阀，减压阀，浆液阀等等。
公司产品被广泛应用于工厂严重污染废水排放、住宅区的污水排放、人防系统排水站、医院、农田灌溉、印染、设备冷却、食品、环保、化工、石油、制药、采矿、造纸、电厂、污水排放、煤油加工工业、钢铁工业、造船工业、陶瓷工业、制革工业，以及城市污水处理厂排水系统，市政工程，建筑工地等行业。
现在的希伦奉行"以质量取胜、以合理价格、以供货及时、及周到服务"的宗旨,不断开拓,以技术为核心、视质量为生命、以客户为朋友，竭诚为您提供性价比高的泵阀产品以及无微不至的服务。欢迎新老客户来厂考察或来函电洽谈业务，期望与您共创辉煌。

展开

产品说明

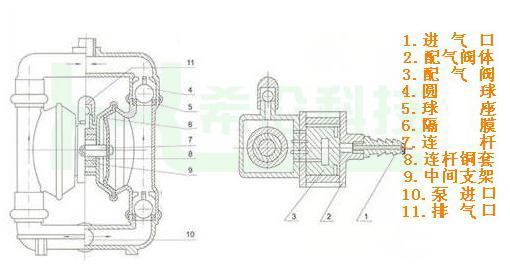

一、QBY不锈钢气动隔膜泵原理

　　在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

二、QBY不锈钢气动隔膜泵特点

　　1、不需灌引水．吸程高达7m．扬程达50m．出口压力≥6kgf/c㎡；
　　2、气动泥浆泵流动宽敞，通过性能好．允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
　　3、隔膜泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
　　4、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：
　　5、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
　　6、可以浸没在介质中工作：
　　7、不必用电．在易燃、易爆场所使用安全可靠；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：
　　9、可输送较粘的液体(粘度在1万厘泊以下)：
　1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵zui大特点。

三、QBY不锈钢气动隔膜泵广泛用途

1.QBY气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.气动油漆泵吸油漆、树胶、颜料。
3.气动打胶泵吸粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.气动浓浆泵吸油井钻好后，用泵吸沉积物及灌浆。
6.气动涂料泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.气动泥浆泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.QBY不锈钢气动隔膜泵吸各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体zui高可耐150℃。
16.作为各种固液体分离设备的前级送压装置

四、QBY不锈钢气动隔膜泵性能参数

名称	型号	进出口径（mm）	流量（m3/h）	扬程（m）	吸程（m）	zui大允许通过颗粒 φ（mm）	zui大供气压（kgf/cm2）	zui大空气消耗量（m3/min）
不锈钢气动隔膜泵	QBY-15	10	0.8	50	5	1	2-7	0.3
	QBY-15	15	1	50	5	1	2-7	0.3
	QBY-25	25	2.4	50	7	2.5	2-7	0.6
	QBY-40	40	8	50	7	4.5	2-7	0.6
	QBY-50	50	12	50	7	8	2-7	0.9
	QBY-65	65	16	50	7	8	2-7	0.9
	QBY-80	80	24	50	7	10	2-7	1.5
	QBY-100	100	30	50	7	10	2-7	1.5

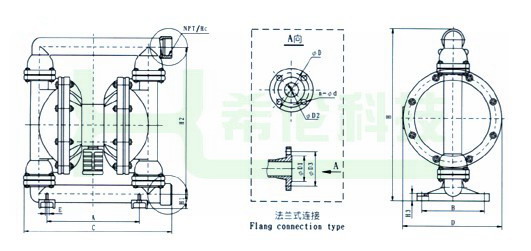

五、QBY不锈钢气动隔膜泵安装尺寸

型号	A	B	C	D	E	H1	H2	H3	H	螺纹式	法兰式
型号	A	B	C	D	E	H1	H2	H3	H	NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	46	344	18	412	1 1/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	2 1/2	84	50	125	165	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	96	696	50	842		118	80	160	200	8	18

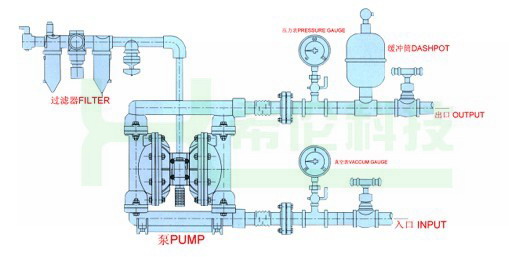

六、QBY不锈钢气动隔膜泵安装示意图

七、QBY不锈钢气动隔膜泵应用行业
1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。
2、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。
4、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
5、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。
6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。
7、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。
8、气动泥浆泵应用污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。
9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。
