QBY 气动隔膜泵

上海希伦流体科技有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：QBY

更新时间：2019-11-19

浏览次数：2118

公司地址：上海市奉贤区四团镇

13818833907 小胡(女士)

点击查看联系电话在线询价

产品简介

一、QBY气动隔膜泵产品概述希伦牌QBY气动隔膜泵是一种输送机械，是目前的一种泵类。采用空气压缩机压缩空气为动力源

公司简介

上海希伦流体科技有限公司是一家集科研设计、机械制造、经济贸易于一体的现代化泵阀科技制造企业。
公司严格按照ISO9001国际质量体系进行管理，严把质量关，始终致力于科技和管理的不断创新，使企业走上了良性循环的规模化经营之路，公司拥有了一支专业的设计和技术研发队伍，形成了一套完整的生产管理、质量和营销管理体系，竭诚为广大客户提供优质的产品和完善的服务。
公司面对日趋激烈的市场竞争和全球经济一体化的严峻考验，始终坚持“以质取胜”的企业方针，恪守“以科技求发展、以质量求生存、以信誉求效益”企业理念，发扬“团结奋进，科技求新”企业精神，不懈努力，加倍奋斗，对产品进行不断创新。
公司主要泵类产品有隔膜泵，真空泵，排污泵，多级泵，离心泵，自吸泵，旋涡泵，螺杆泵，磁力泵，油泵，管道泵，化工泵，气压罐，供水设备等，阀门类产品有隔膜阀，疏水阀，水力控制阀，球阀，电磁阀，排气阀，过滤器，不锈钢阀门，锻钢阀门，蝶阀，阻火器，呼吸阀，闸阀，截止阀，止回阀，平衡阀，针型阀，刀型闸阀，减压阀，浆液阀等等。
公司产品被广泛应用于工厂严重污染废水排放、住宅区的污水排放、人防系统排水站、医院、农田灌溉、印染、设备冷却、食品、环保、化工、石油、制药、采矿、造纸、电厂、污水排放、煤油加工工业、钢铁工业、造船工业、陶瓷工业、制革工业，以及城市污水处理厂排水系统，市政工程，建筑工地等行业。
现在的希伦奉行"以质量取胜、以合理价格、以供货及时、及周到服务"的宗旨,不断开拓,以技术为核心、视质量为生命、以客户为朋友，竭诚为您提供性价比高的泵阀产品以及无微不至的服务。欢迎新老客户来厂考察或来函电洽谈业务，期望与您共创辉煌。

展开

产品说明

一、QBY气动隔膜泵产品概述

希伦牌QBY气动隔膜泵是一种新型输送机械，是目前国内的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生　产，共有八种规格直径：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，且替代齿轮泵的理想产品，均取的了满意的效果。

二、QBY气动隔膜泵主要用途

1.气动浆料泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.气动油漆泵吸油漆、树胶、颜料。
3.气动胶水泵吸粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后，用泵吸沉积物及灌浆。
6.QBY气动隔膜泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.气动提料泵吸啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.气动泥浆泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.气动插桶泵吸种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体zui高可耐150℃。
16.作为各种固液体分离设备的前级送压装置

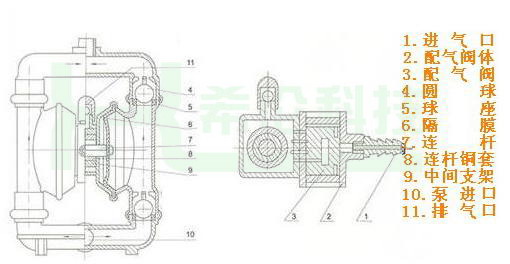

三、QBY气动隔膜泵的工作原理

在泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

四、QBY气动隔膜泵性能简介

QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点，防火防爆。
1、流动宽敞，通过性能好，允许通过zui大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；
　　2、气动提料泵不需灌引水，吸程高达7米，扬程达50米，出口压力≧7bar
3、气动浓浆泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
　 4、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
　5、可以浸没在介质中工作
6、不必用电，在易燃、易爆场所使用安全可靠
7、气动涂料泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
　　8、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
　　9、可输送较粘的液体(粘度在1万厘泊以下)；
　　10、气动泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

五、QBY气动隔膜泵性能参数

注：zui大空气消耗量即需配空压机容量

名称	型号	进出口径（mm）	流量（m3/h）	扬程（m）	吸程（m）	zui大允许通过颗粒 φ（mm）	zui大供气压（kgf/cm2）	zui大空气消耗量（m3/min）
气动隔膜泵	QBY-15	10	0.8	50	5	1	2-7	0.3
	QBY-15	15	1	50	5	1	2-7	0.3
	QBY-25	25	2.4	50	7	2.5	2-7	0.6
	QBY-40	40	8	50	7	4.5	2-7	0.6
	QBY-50	50	12	50	7	8	2-7	0.9
	QBY-65	65	16	50	7	8	2-7	0.9
	QBY-80	80	24	50	7	10	2-7	1.5
	QBY-100	100	30	50	7	10	2-7	1.5

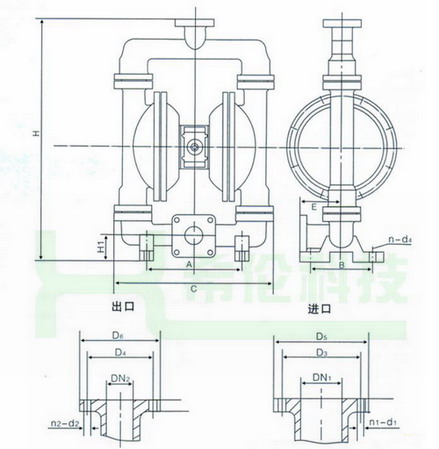

六、QBY气动隔膜泵安装尺寸图

型号	A	B	C	D	E	H1	H2	H3	H	螺纹式	法兰式
型号	A	B	C	D	E	H1	H2	H3	H	NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	46	344	18	412	1 1/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	2 1/2	84	50	125	165	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	96	696	50	842		118	80	160	200	8	18

七、QBY气动隔膜泵使用注意事项

1.本泵振动极其轻微，一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
