产品说明

一、DBY铝合金电动隔膜泵简介

电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，自吸泵，化工泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，电动隔膜泵适用于低压，即出口压力≤3kgf/cm2的场合。

二、DBY铝合金电动隔膜泵主要用途

　　1、泵吸泡菜果酱、土豆泥、巧克力等。
2、各种强酸、强碱、强腐蚀液体。
3、各种特殊介质的吸送。
4、啤酒花及发酵粉稀浆、糖浆、糖密。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、各种剧毒、易燃、易挥发液体。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、作为各种压滤机前级送压装置。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、可输送较高温度的介质150℃。

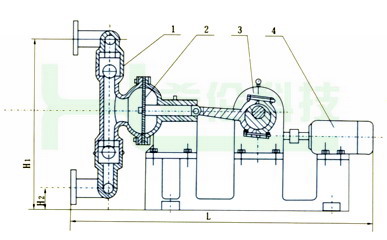

三、DBY铝合金电动隔膜泵工作原理图

　　电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

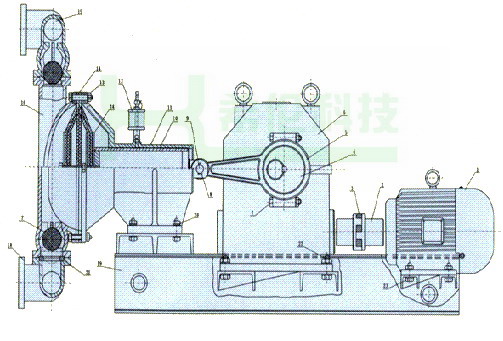

四、DBY铝合金电动隔膜泵结构图及零件名称与材质

编号	名称	材质	数量
1	电机		1
2	联轴器	HT200	2
3	六角弹性块	氯丁橡胶	1
4	偏心轮	HT250	2
5	连杆	ZG	2
6	减速箱		1
7	螺栓	Q235-A	4
8	开口销	Q235-A	2
9	活塞销	A3	2
10	活塞	无缝管两端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡胶氯丁橡胶	4
15	出水管	铝合金	1
		铸铁
		不锈钢
		衬胶
16	泵体	铝合金	2
		铸铁
		不锈钢
		衬胶
17	阀球	不锈钢	4
18	进水管	铝合金	1
		铸铁
		不锈钢
		衬胶
19	底座	HT200 槽钢	1
20	螺栓	Q235-A	8
21	阀口座	氯丁橡胶丁晴橡胶	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	压板	A3	4

五、DBY铝合金电动隔膜泵主要性能规格

型号	流量	吸程	扬程（m）	出口压力	电动功率	使用温度℃		泵进出口	重量
型号	（m3/h）	（m）	扬程（m）	（kgf/cm2）	转/KW	铸铁	不锈钢	尺寸	kg
DBY-10	0.5	3	30	3	1450/0.55	90	150		50
DBY-15	0.75	3	30	3	1450/0.55	90	150		50
DBY-25	3.5	4	30	3	1450/1.5	90	150		170
DBY-40	4.5	4	30	3	1450/2.2	90	150		180
DBY-50	6.5	4.5	30	3	1450/4	90	150	50mm法兰	400
DBY-65	8	4.5	30	3	1450/4	90	150	65mm法兰	400
DBY-80	16	5	30	3	1450/5.5	90	150	80mm法兰	610
DBY-100	20	5	30	3	1450/5.5	90	150	100mm法兰	610

六、DBY铝合金电动隔膜泵隔膜适用介质

注：○——寿命较长、△寿命一般、×不可以用。本表仅从耐腐蚀性考虑，因聚四氟乙烯弹性比橡胶差，故实际使用寿命因压力和泵行程杂质等因素影响而异。

隔膜品种介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙铜	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

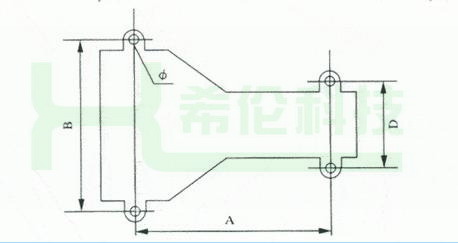

七、DBY铝合金电动隔膜泵安装尺寸

型号	A	B	D	φ	L	H1	H2
DBY-10	456	342	185	φ12×4	650	370	50
DBY-15	456	342	185	φ12×4	650	370	50
DBY-25	537	455	210	φ14×4	1060	480	60
DBY-40	537	455	210	φ14×4	1060	480	60
DBY-50	800	345	345	φ16×4	1510	700	85
DBY-65	800	345	345	φ16×4	1510	700	85
DBY-80	800	345	345	φ18×4	1690	900	96
DBY-100	800	345	345	φ18×4	1690	900	96
