CH磁环电感 CH磁环电感

CH磁环电感图型及尺寸( SHAPE AND SIZE)  ( 单位 mm ) 型号 D (Max)

中山诚智电子厂，始建于2002年,是专业设计,生产与销售贴片电感；功率电感；工字电感；色环电感的企业.工厂全体同仁本着以技术领先,品质卓越,价格优惠,全情服务的宗旨为广大客户生产各种功率电感；工字电感；色环电感;大电流电感；共模电感；贴片电感等；工厂现有厂房面积800平方米,拥有世界先进的生产工艺.工厂建立了健全的品质管理体系,通过了ISO9000认证.所有产品是无铅,符合国际环保标准要求

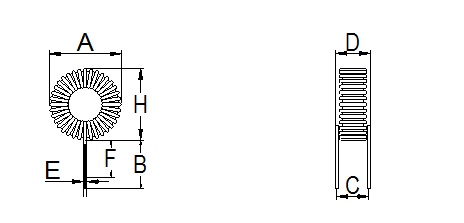

CH磁环电感图型及尺寸( SHAPE AND SIZE)  ( 单位 mm )

型号	D (Max)	H (Max)	A (Max)	B	额定电流	电感量
2026	4.5mm	8.0mm	8.0mm	15.0±3.0	0.3-0.5A	5uH-27uH
3026	7.0mm	12.0mm	12.0mm	15.0±3.0	0.5-2.0A	10uH-140uH
5026	11.5mm	18.0mm	18.0mm	15.0±3.0	0.2-3.0A	1.0uH-680uH
6826	11.5mm	24.0mm	24.0mm	15.0±3.0	0.2-4.0A	5uH-500uH
8026	13.5mm	27.0mm	27.0mm	15.0±3.0	0.2-5.0A	10uH-960uH
10626	19.5mm	36.0mm	36.0mm	15.0±3.0	0.5-10.0A	30uH-1000uH
13026	82.0mm	42.5mm	42.5mm	15.0±3.0	2.0-10.0A	30uH-1200uH

CH磁环电感编号说明：

CH  -  300  M  -  2A  -  5026
 (1)    (2)  (3)    (4)     (5)

(1). 编号(Type) : 磁环电感  ( CH )
(2). 电感值(Inductance) : "300"表示 30uH（Example: "300"for 30UH)  ( 300 )
(3). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5%  ( M )
(4). 额定电流（Rated current in Amps) :"2A"  ( 2A )
(5). 铁芯尺寸（core Size) : 铁芯直径=5英寸 （core size: D=0.5")  ( 50 )
(6). 铁芯材质（core material ) : "-26"材, "-52"材, "-2" 材, "-26B"材.
详细访问www.czcoil.com网站
