PKB工字电感 PKB工字电感

PKB工字电感外形及尺寸( SHAPE AND SIZE)  ( 单位 mm )： 类 型 A max

中山诚智电子厂，始建于2002年,是专业设计,生产与销售贴片电感；功率电感；工字电感；色环电感的企业.工厂全体同仁本着以技术领先,品质卓越,价格优惠,全情服务的宗旨为广大客户生产各种功率电感；工字电感；色环电感;大电流电感；共模电感；贴片电感等；工厂现有厂房面积800平方米,拥有世界先进的生产工艺.工厂建立了健全的品质管理体系,通过了ISO9000认证.所有产品是无铅,符合国际环保标准要求

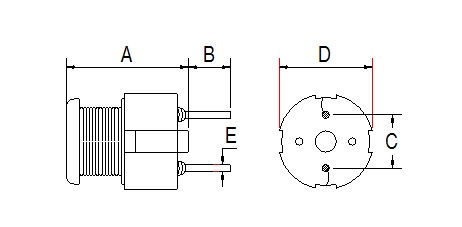

PKB工字电感外形及尺寸( SHAPE AND SIZE)  ( 单位 mm )：

类 型	A max	B±1.0	C±0.5	D max	E±0.05
PKB0804	8.9	4.0	5.0	10.0	0.7
PKB0865	11.5	4.0	5.0	10.0	0.7
PKB0809	14.0	4.0	5.0	10.0	0.7

PKB工字电感编号表示 ( Ordering information )

PK   B     0809     -    331     K -    S0/UL
(1) (2)    (3)           (4)    (5)     (6)

(1). 编号(Type) : 工字型电感（Peaking coils)  ( PKB )
(2). 底座（Base) :   ( B )
(3). 尺寸（Core   Size) : 铁芯尺寸,铁芯直径=8mm, 高度=9.0mm（core size: D=8mm, L=9mm)
(3). 电感值(Inductance) : "331"表示 330uH（Example: "331"for330uH)  ( 331 )
(4). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5%  ( K )
(5). 电感外包绝缘套管要求 PVC 或 UL（ PVC Sleeve or UL tube )
详细访问www.czcoil.com网站
