PK工字电感 PK工字电感

PK工字电感外形及尺寸：( SHAPE AND SIZE)  ( 单位 mm )  类 型 A max

中山诚智电子厂，始建于2002年,是专业设计,生产与销售贴片电感；功率电感；工字电感；色环电感的企业.工厂全体同仁本着以技术领先,品质卓越,价格优惠,全情服务的宗旨为广大客户生产各种功率电感；工字电感；色环电感;大电流电感；共模电感；贴片电感等；工厂现有厂房面积800平方米,拥有世界先进的生产工艺.工厂建立了健全的品质管理体系,通过了ISO9000认证.所有产品是无铅,符合国际环保标准要求

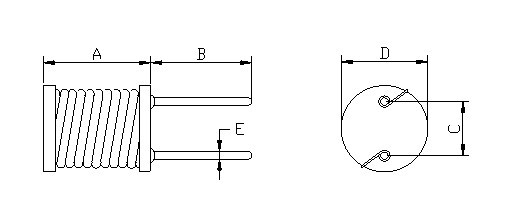

PK工字电感外形及尺寸：( SHAPE AND SIZE)  ( 单位 mm )



类 型	A max	B ref	C	D max	E±0.05	F max
PK0304	6.0	15.0	1.5±0.5	4.0	0.52	1.5
PK0406	8.0	15.0	2.0±0.5	5.0	0.52	1.5
PK0608	10.0	15.0	2.5±0.5	7.0	0.62	1.5
PK0810	12.5	15.0	5.0±1.0	9.0	0.62	1.5
PK1012	15.0	15.0	6.0±1.0	12.0	0.80	1.5

工字电感诚智编号表示：

 PK      0810      -    103     K -    S0/UL
  (1)      (2)           (3)    (4)        (5)


(1). 编号(Type) : 工字型电感（Peaking coils)  ( PK )
(2). 尺寸（Size) : 铁芯尺寸,铁芯直径=8mm, 高度=10mm（core size: D=8mm, L=10mm)  ( 0810 )
(3). 电感值(Inductance) : "103"表示 1mH（Example: "103"for 1mH)  ( 103 )
(4). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5%  ( K )
(5). 电感外包绝缘套管要求 PVC 或 UL（ PVC Sleeve or UL tube )
