SWP-NT815-81-10/12-LH-T PID光柱显示控制仪

福建上润仪器仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：河南郑州市

型号：SWP-NT815-81-10/12-LH-T

更新时间：2018-08-23

浏览次数：1692

公司地址：河南省郑州市中原区秦岭路建设路

13937148418 刘丽(女士) 经理

点击查看联系电话在线询价

产品简介

加工定制是品牌香港昌晖产品型号

公司简介

　公司一直注重于高新产品的研发和先进设备的生产应用，现已成为成熟的智能压力检测、温度检测、物位检测、流量检测、显示调节控制等全系列工业自动化仪表的研发、生产制造基地。产品广泛应用于钢铁、有色冶金、石油化工、电力、城市集中供热、水/污水处理、食品加工、制药等领域。目前，公司拥有近万平米生产办公大楼，多个专业生产车间及标定检定线，200多名员工，技术与销售服务网络遍及华南、华东、华北、西南、西北各省，年产/销工业自动化仪表产品二十多万台/套。

　　公司通过了ISO9001：2000质量体系认证，是中国仪器仪表行业协会会员和国际现场总线委员会“HART”基金会员，拥有多项国家专利和软件著作权，是省科技厅确认的“高新技术企业”。

　　公司将始终以市场为导向，以科技创新为核心竞争力，致力于民族测控技术的发展！

展开

产品说明

加工定制	是	品牌	香港昌晖
产品型号	SWP-NT815-81-10/12-LH-T	测量精度	0.5
结构型式	横式	显示方式	LED
外形尺寸	96×96×140mm（mm）（mm）	开孔尺寸	92×92mm（mm）（mm）

SWP-LED系列PID外给定（或阀位）控制仪 /PID外给定（或阀位）光柱显示控制仪适用于需要进行测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。

　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。

一、主要特点

　　1、通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。

　　2、 PID参数自整定。

　　3、同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。

　　4、自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。

二、特殊技术参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1-250s（单位：1s）
采样周期	0.5s

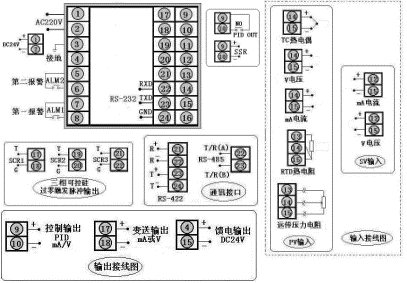

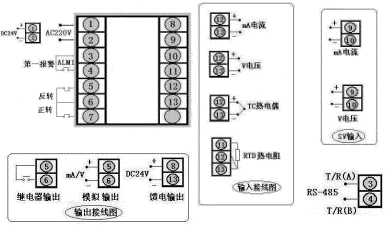

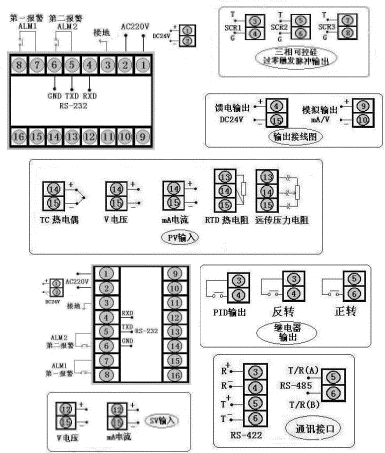

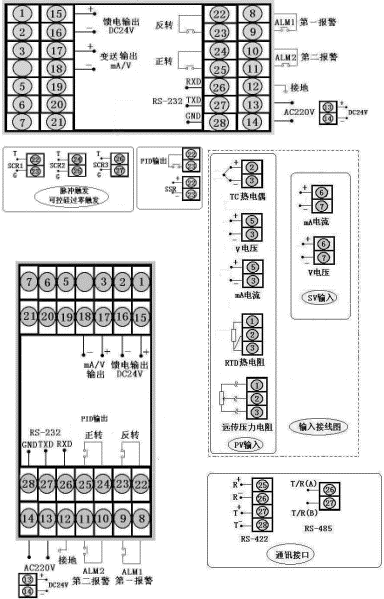

三、仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）

型号	SWP-ND415、D425系列	接线图
仪表外形	仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重量:240g
型号	SWP-NS415、S425系列
仪表外形	仪表尺寸:48×96×110mm 开孔尺寸:44×92mm 重量:240g
型号	SWP-ND815、D825系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-NT815、T825系列
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-NS815、S825系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-NT815、T825系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-ND915、D925系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g
型号	SWP-ND715、D725系列	接线图
仪表外形	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重量:240g

特殊订货与本接线图不同之处，以随机接线图为准。

四、 SWP-LED系列PID自动演算外给定（或阀位）控制仪型谱表

型号

代码

说明

SWP -N

　□　□　□□-　□　□　□ -□□/□□-□　□　-□　-□

新一代PID自整定控制仪

外形特征

横式显示仪表

竖式显示仪表

外形尺寸

96×48mm（横） 48×96mm（竖）

72×72mm

160×80mm 80×160mm

96×96mm

控制作用

外给定控制

阀位控制（继电器正转反转控制）

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

PV输入类型

□□

参见"输入类型"

SV输入类型

□□

参见"输入类型"

一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

五、 SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表

型号

代码

说明

SWP -N

T　□　□□-□　□　□- □□/□□-□　□-□- □ -□

新一代PID光柱显示控制仪

外形尺寸

160×80mm,80×160mm

控制作用

外给定控制

阀位控制(继电器正转反转控制)

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

PV输入类型

□□

参见"输入类型"

SV输入类型

□□

参见"输入类型"

一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

横式显示

竖式显示（可省略）

特殊型号或要求的, 请提供分度号或参考标准，定货时说明。

★ 变送输出方式

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

★ 报警输出方式

选型代码	N	H	L	G	A	D
输出方式	无报警（可省略）	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格

★ 一报警输出只能选择N、H或L报警输出。

★ 注1：仪表显示方式为 PV、SV双LED显示。

★ 注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。

★ 注3：阀位控制--继电器正转、反转控制输出。

★ 型号举例：

①SWP-ND815-21-08/12-HL-P-W

　　外给定控制，通讯方式RS232，输出方式继电器输出，PV输入类型为Pt100，SV输入类型为4～20 mA，一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。

②SWP-NT815-81-10/12-LH-T

　　光柱显示，外给定控制，通讯方式RS485，输出方式继电器输出，PV输入类型为Cu50，SV输入类型为4～20 mA，一报警为下限报警，第二报警为上限报警，开关电源AC90～265V供电。
