产品说明

概述
SWP-T20X系列经济型压力变送器采用具有水平的进口陶瓷压阻传感器，配合电子元
件，经严格的工艺过程装配而成。采用无中介液的干式压力测量技术，充分发挥了陶瓷电阻传感器的技
术，使SWP-T20X系列压力变送器具有优异的技术性能。稳定性高，并具有很高的测量精度。
SWP-T20X系列经济型压力变送器具有多种型号，多种量程，多种过程连接形式。可广泛用于石油、
化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及
传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
主要特点
◆稳定性高　　　　　　　　每年优于0.1％满量程。
◆温度偏移小　　　　　　　由于取消了测量元件中的中介液，因而传感器不仅获得
了很高的测量精度，且受温度的影响小。
◆可靠性好　　　　　　　　采用大规模IC，电路可靠性好，抗干扰性能强。
◆适用性广　　　　　　　　产品具有多种型号，多种过程连接形式，多种制作材料
，可适应工业测量中的各种介质。
◆安装维护简便　　　　　　产品结构合理，体积小,重量轻，可直接任意位置安装。

工作原理

　　仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。后由CPU进行数据处理并显示及PWM输出。原理框图如下：

　　被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片zui大位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的zui大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。　　　　　　　　　　　　

技术参数

◆准确度等级　　0.5级

◆回差　　0.1%FS

◆温度影响　　±0.1%/10℃

◆工作电压　　DC 13V～30V

◆年稳定性　　±0.2%

◆信号输出　　4～20mA

◆允许过压　　量程150%

◆外型尺寸　　120×60×100 max

◆zui大压力　　量程200%

◆允许温度　　　　介质 -20～70℃　　　环境 -20～80℃

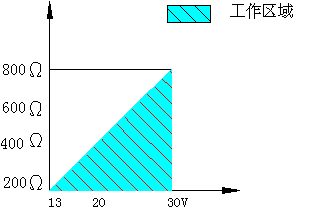

负载特性

外形尺寸及安装方式

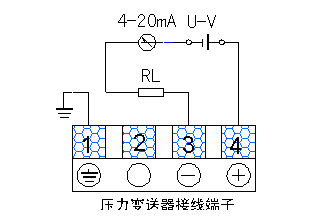

接线方式

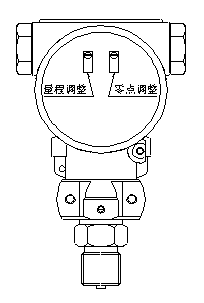

零点及量程调整

注意事项　

1、传感器允许zui大压力为2倍量程；

2、安装时，用扳手夹住M20×1.5的外六角部分，切不可将力作用于压力变送器外壳。

型号内容

型　号	代　码								说　明
SWP-	□	□	□	□	□	□	□	□	T20X经济型
变送器类型	T20X								经济型
过程连接方式和材料	R								外螺纹G1/2（不锈钢　1Gr18Ni9Ti）
过程连接方式和材料	G								外螺纹M20×1.5（不锈钢　1Gr18Ni9Ti）
密封件材料	3F								聚四氟乙烯
信号输出方式	2								4-20mA二线
外壳类型	A								铝外壳无现场指示，防护等级IP65
精度等级	2								0.2
	5								0.5
	9								特殊要求
测量范围									见标准量程表
测量范围	Y								非标准量程
传感器类型	R								陶瓷压阻

＊　特殊过程连接方式和材料请在订货时说明　　

标准量程表

测量范围	代号	量程调节范围
0-4kPa	D1	0.7-7kPa
0-6kPa	D2	0.7-7kPa
0-10kPa	D3	1.0-10kPa
0-16kPa	D4	10.0-20kPa
0-20kPa	D5	10.0-20kPa
0-25kPa	D6	12.0-30kPa
0-40kPa	D7	12.0-40kPa
0-60kPa	D8	20.0-60kPa

0-100kPa	E1	30.0-100kPa
0-160kPa	E2	60.0-200kPa
0-200kPa	E3	60.0-200kPa
0-250kPa	E4	120.0-400kPa
0-400kPa	E5	120.0-400kPa

0-0.6MPa	F1	0.2-0.6MPa
0-1.0MPa	F2	0.3-1.0MPa
0-1.6MPa	F3	0.6-2.0MPa
0-2.0MPa	F4	0.6-2.0MPa
0-2.5MPa	F5	1.2-4.0MPa
0-4.0MPa	F6	1.2-4.0MPa
0-6.0MPa	F7	2.0-6.9MPa

0-10MPa	H1	3.0-10MPa
0-20MPa	H2	6.0-20MPa
-2-2kPa	C1	2.0-7.0kPa
5-5kPa	C2	5.0-20kPa
-10-10kPa	C3	2.0-20kPa
-20-20kPa	C4	-8.0-20kPa
-50-50kPa	C5	10.0-100kPa

-100-0kPa	B1	-40-100kPa
-100-100kPa	B2	-40-100kPa
-100-300kPa	B3	50-400kPa
-100-900kPa	B4	240-1000kPa
