SQN90.570A2793 利雅路燃烧器风门执行器

SIEMENS利雅路燃烧器风门执行器...

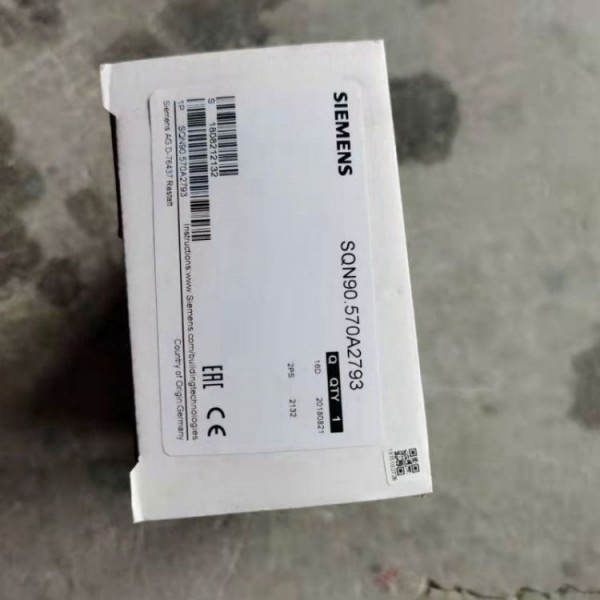

利雅路燃烧器风门执行器SQN90.570A2793

  利雅路燃烧器伺服马达SQN90.570A2793用于小型至中型燃烧器风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。不同的版本可以提供单程、双程和比例控制。

  扭距范围从0.8Nm到2.4Nm

  运行时间从4s到12s

  内部、外部位置指示

  限位和辅助开关的简易调节

  利雅路燃烧器风门执行器伺服马达能通过可变凸轮来同时调节空气档板和燃气蝶阀。

  伺服马达的旋转角度等于控制蝶阀的刻度盘的开度。伺服马达旋转90° 需要12 秒钟。

  不要随意改变伺服马达的四个凸轮的出厂设置位置，只是简单检查其位置是否如下所示：

  凸轮 St2 : 90°

 利雅路燃烧器风门执行器 限制旋转的角度。当燃烧器运行在出力

  时，燃气蝶阀须全开： 90° 。

  凸轮 St0 : 0°

  限制旋转的小角度。当燃烧器停止运行时，燃

  气蝶阀和空气档板须全关： 0°。

  凸轮 St1 : 15°

  调节点火位置和燃烧器一级火运行。

  凸轮 MV : 85°

  点亮 LED ( 显示器) 内的二级火运行指示灯

如果您觉得“SQN90.570A2793 利雅路燃烧器风门执行器”描述资料不够齐全，请联系我们获取详细资料。(联系时请告诉我从给览网看到的，我们将给您最大优惠！)
