产品说明
|

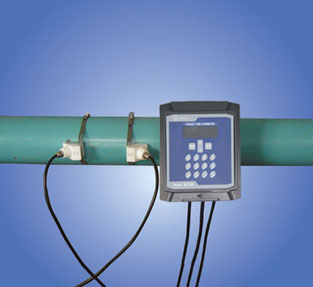

产品名称:外夹式超声波流量计
|
 |
|
 |
|
放大图片
|
|
 |
产品介绍：
|
|
| SY-CSB-1000外夹式超声波流量计系列是金湖顺仪仪表有限公司测量满管的液体流量计，可选择隔爆兼本质安全型，隔爆等级Exd[ib]ⅡBT6，并可选择本质安全型遥控器，防爆等级ExibⅡBT6，可测量的介质：饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、柴油、燃油化工液体其他均质流体。 |
|
|
详细内容：
|
|
| SY-CSB-1000外夹式超声波流量计的详细资料： |
 SY-CSB-1000型外夹式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收和硬件参数无关化设计方法；通过选用国际上新、先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机（壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型）满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。
 |
 |
 |
 |
 |
| 壁挂主机 |
防爆型主机 |
盘装型主机 |
外夹式传感器 |
高温传感器 |
|
项目
|
性能/参数
|
|
测量主机
|
准确度
|
1.0 %
|
|
重复性
|
0.2%
|
|
流速范围
|
0-64m/s
|
|
测量周期
|
500mS （每秒2次，每个周期采集128组数据）
|
|
测量原理
|
超声波时差原理，4字节IEEE754浮点运算
|
|
显示接口
|
可连接2×10背光型汉字或者2×20字符型液晶显示器
|
|
操作
|
外接16键轻触键盘以及PC计算机设参软件
|
|
输入
|
3路4-20mA输入可选，准确度0.1% ，可输入压力、液位、温度等信号，也可以作为数字接口使用
|
|
两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）
|
|
输出
|
电流信号 （可选模块）：4-20mA, 阻抗600Ω浮空，准确度0.1% 。
频率信号 （可选模块）：1-9999Hz之间任选，OCT输出。
脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 （其中1路脉冲宽度6~1000ms间可编程，默认200ms） 。
报警信号：双路OCT输出，可选近20种源信号。
数据接口：隔离RS485串行接口。
|
|
通讯协议
|
MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ascii 协议
|
|
其它功能
|
自动记忆前64日、前32个月、前2 年的累积流量和工作状态；自动记忆前16次上、断电时间和流量并可实现自动或手动补加；
可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；
1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；
工作参数可固化到机内的FLASH存储器中，上电时自动调出；
用户能够通过E-mail传送来的代码文件实现软件升级
故障自诊断功能。
故障时间计时器。
|
|
工作电流
|
50mA （不连接键盘显示和蜂鸣器不响的条件下）
|
|
备用电池
|
使用CR2032，在24VDC断电条件下保持10万小时数据不丢失
|
|
环境温度
|
-10℃～70℃（大于此温度范围要求请与厂家联系）
|
|
工作时间
|
连续
|
|
版 本 号
|
CSB12
|
CSB13
|
CSB14
|
CSB15
|
|
电 源
|
24VDC
|
8~30VDC
|
24VDC
|
85~264VAC/24VDC
|
|
尺寸（mm）
|
Φ84
|
116×62
|
92×36
|
150×95
|
|
传感器
|
外缚式
|
标准S1型，适用管径DN15～100mm
标准M1型，适用管径DN50～1000mm
标准L1型，适用管径DN300～6000mm

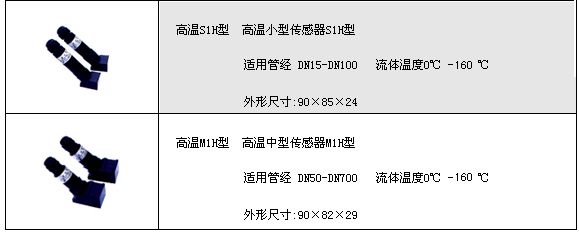

高温S1H型，适用管径DN15～100mm
高温M1H型，适用管径DN50～1000mm
其它厂家的传感器
|
|
插入式
|
测量管道材质不限（不停产安装）适用于管径DN80以上。
|
|
管段式
|
π型管段式：适用于管径DN25-DN40，整机测量精度±0.5%
标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
|
|
信号电缆
|
专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长至500 米（不推荐）。
|
|
防护等级
|
IP68（可浸水工作）
|
|
可测管道
|
管材
|
钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。
|
|
衬材
|
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
|
|
内径
|
15mm～6000mm（π型管段式内径可小至2毫米）
|
|
直管段长度
|
上游≥10D，下游≥5D，距泵出口处≥30D。
|
|
测量介质
|
种 类
|
水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
|
|
浊 度
|
≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。
|
|
温 度
|
-40℃～160℃
|
|
流 向
|
可对正反向流量分别计量，并可计量净流量。
|

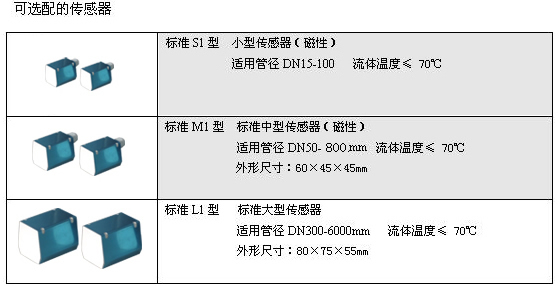

可选配的传感器

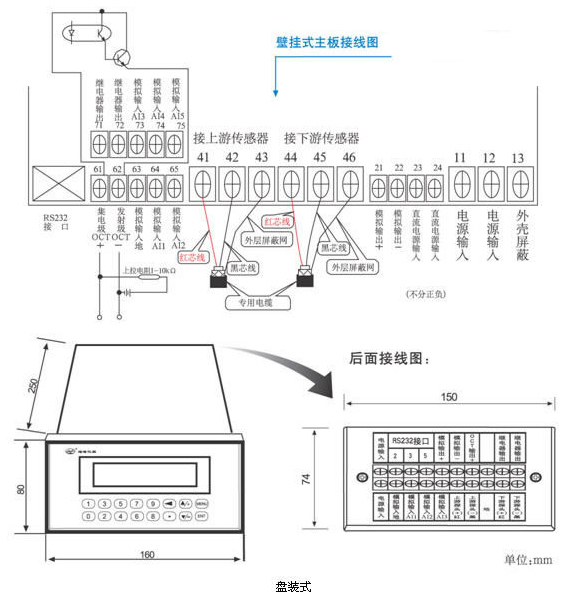

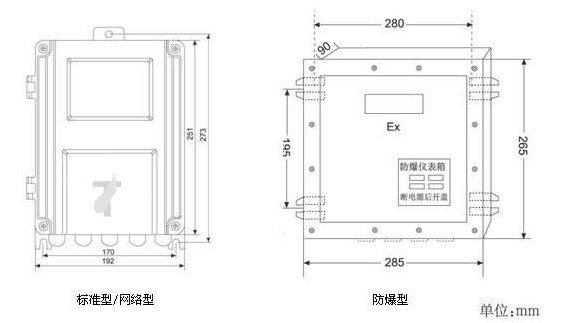

外形尺寸与接线图
|
|
|
