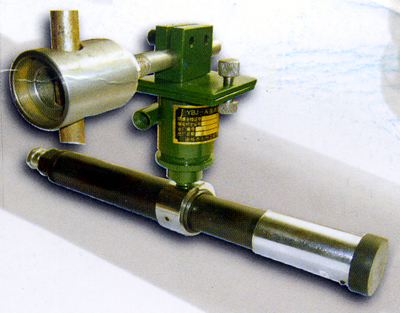

防激光向仪XBJW-YBJ-A1

激光向仪 /防激光向仪 型号：XBJW-YBJ-A1

防激光向仪 型号：XBJW-YBJ-A1产品特点：
　　该仪器发光件采用大率激光发光器和倍激光扩束镜制成，具有射程远、光亮度强、光斑直径小等特点；调节分采用组合式分体固定结构，因而在产品中竖向、横向调节均幅度较大；而且采用锁紧方式，在仪器调节成后分步锁紧，因而横向竖向调节不相互干扰。该产品按照矿用隔型结构设计并严格按照防要求制检验，执行且分于MT870—2000，GB3836—2000等标准。

防激光向仪 型号：XBJW-YBJ-A1主要术参数：
输入电压：127V，36V，220V（在+10%和-20%之间波动）
作电压：DC3V
有效射程：500m、600m、800m
水平调节范围：±100mm
水平调节角度范围：±8°
垂直调节角度范围：≥6°

防激光向仪 型号：XBJW-YBJ-A1使用范围：
气压：86MP——110MP
温度：-20℃——40℃
湿度：不超过95%
作环境：允许有粉尘和瓦斯
外型尺寸：295mm×150mm×70mm
仪器重量：3．5KG

安装调试：
1、安装：
　　本仪器为单锚杆式安装为方便。
A：连接锚杆(图)
　　在需要的腰线位置的何侧60mm-100mm处固定根16mm-20mm锚杆，再将锚杆①插入直径为22mm的孔②中。
B：同定仪器(图二)
　　紧固调节件使固定杆④尽量与想得到的中腰线垂直，然后拧紧螺母⑤，使紧固件与锚杆①紧密连接，再将固定杆插入夹持块⑥的孔中，水平调节夹持块使仪器发光件基本与所要中腰线位置重合后拧动螺钉⑤使夹持块⑥与阎定杆④结合即可。
2：调试：
　　接通电源：按(图二)中顺序拧开后，接通电源，然后依次安装即可(用直径为10mm电缆)。
　　垂直调节：拧动竖直调节螺钉⑦使仪器光路在垂直方向与所要中腰线在同平面后，拧动锁紧螺母⑧使垂直调节紧固；
　　水平调节：拧动水平调节螺钉⑨使仪器光路在水平方向与所要中腰线在同平面后，拧动锁紧螺母⑩使水平调节紧固。
　　光路调节：当仪器水平、竖直方向调节成后，来回拧动光斑调节套使仪器发出可见光(红外线)光斑在所需范围内达到效果，光斑大小随开采面前移发生变化。(出厂时仪器属于在800m处为位置)。

1、锚杆 2、安装孔 3、螺母 4、支撑杆 5、螺母 6、夹持块 7、上下调节螺钉 8、锁紧螺钉 9、水平调节螺钉 10、锁紧螺母 11、电源 12、防皮塞 13、防垫片 14、喇叭头

五：注意事项：
1：仪器安装使用时应牢同联系地线；
2：仪器带电作是时不可打开电源；
3：切不可直视光束，以免伤害眼睛；
4：按《防电气标准》，本仪器使用期限为五年，使用期限到后应换仪器或回厂行防处理；
5：仪器应存放在干燥无腐蚀气环境中，以免电器件受潮或扩束镜发霉。
6：本仪器保修年，终身调校，终身包修。
7：仪器出现故障时切勿私自拆卸，请返厂维修。
