产品简介
ZP-LFX旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，可测量过热蒸汽和饱和蒸汽的累积流量，通过计数器表盘直接读出通过此表的全部
公司简介
安徽龙诚电气有限公司地处安徽省东部的天长市,东邻扬州市,南靠南京市,交通便利，是专业生产仪器仪表、电线电缆、实验室用品、灯具产品，集科技攻关、新品研发、制造营销、出口为一体的集团化公司。
以科技为先导，以质量为生命。公司先后被授予安徽省高新技术企业、安徽省质量最佳企业和质量信用国际AAA等级企业；产品被授予省名牌产品、国家免检产品；公司通过ISO9001：2000国际质量管理体系认证和中国国家强制性产品认证即“CCC”认证。
展开
产品说明
ZP-LFX旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，可精确测量过热蒸汽和饱和蒸汽的累积流量，通过计数器表盘直接读出通过此表的全部质量(重量)。适用于石油、化工、轻工、冶金、纺织、食品、医药等行业。
|
工作原理

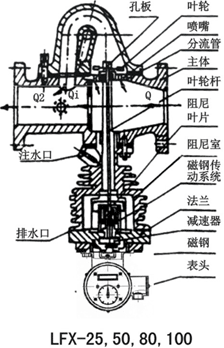

被测蒸汽流经流量计本体：时由孔板节流，在前后压差的作用下，一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转，转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动，使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时，翼轮的转速与流经流量计被测蒸汽的质量流量成正比，通过修正，分度，由指示器表盘反映出累积蒸汽的实际流量。
特点
1、流量计为机械型仪表，结构牢固，安装、使用和维修方便。用被测蒸汽作动力源，无需外接动力源。
2、配有三种规格孔板，流量范围广。
3、在工况压力改变后，可方便地进行压力调节。
4、采用磁连接，密封性能好。
◆主要参数
公称通径：DN25、50、80、100
使用压力范围：0.05－1.6MPa
zui高使用温度：240°C
精度等级：2.5级
补偿方式：手动压力补偿
读数方式：现场直读式，也可实现远传。
| ◆流量测量范围 |
|
型号
|
LFX-25
|
LFX-50
|
LFX-80
|
LFX-100
|
|
流量范围kg/h
|
30-265
|
133-2090
|
265-4175
|
660-8350
|
|
|
安装示意图
|
安装尺寸要求
|
型号
|
LFX-25
|
LFX-50
|
LFX-80
|
LFX-100
|
|
安装尺寸
|
220mm
|
320mm
|
320mm
|
320mm
|
|
|
<1>流量计与管路的连接为法兰连接。法兰规格执行GB4216.5-84《管路附件法兰类型》。
<2>流量计必须安装在一段水平直管线上，其指示器必须位于管线
之下，前后直段管长度不少与示意图标注的要求。另外蒸汽必须
按本体壳上箭头指示方向流入。
|
|
|
