SC-LGPH 平衡流量计

SC-LGPH系列平衡流量计对传统节流装置进行了大的改进，具有平衡整流的显著特征。传统节流装置只有一个流通孔径，节流后使流体失去

江苏苏控自动化仪表有限公司是一家为工业现场自动化控制提供专业的解决方案与服务的企业，主要经营：压力校验仪、压力变送器、电磁流量计、孔板流量计、磁翻板液位计、热电偶、热电阻等标准校验、温度、压力、物位、流量系列热工仪表。以优质的产品和完善的售后为广大电力、石油、冶金、化工、环保、制药等企业的生产更高效化、更节能化、更安全化服务。

为了适应市场用户越来越高的需求，公司通过与省内各大院校合作开发、引进国外技术与设备推出了精度更高、安全性更强、重量更轻、功能不断更新的智能化仪表。主要产品有：LD系列电磁流量计、LU系列涡街流量计、LGK系列孔板流量计、LV系列V锥流量计、LGBA系列阿牛巴流量计、LGBW系列威力巴流量计、UHC系列磁翻板液位计、UGS系列石英管玻璃管液位计、LD系列雷达物位计、SC-YBS系列压力校验仪、SC-YF系列压力校验台、SC-3051系列压力变送器、SC-3051系列差压变送器、SC-GP系列差压变送器、Y系列压力表、WR系列热电偶、WZ系列热电阻、WSS系列双金属温度计等。

我们坚持“让计量更精准”的原则，只为振兴民族工业而不懈努力。紧紧围绕“产业化、科技化、国际化”战略，致力于创世界一流仪器仪表品牌，打造具有国内、国际较强竞争力的仪器仪表制造基地。



SC-LGPH系列平衡流量计对传统节流装置进行了极大的改进，具有平衡整流的显著特征。传统节流装置只有一个流通孔径，节流后使流体失去了理想状态；而平衡流量计有多个函数孔径，能zui大限度地把流场平衡整流成理想流体，从而将差压式流量计的优势发挥的淋漓尽致。平衡流量计几乎适用于所有流体测量，是流体测量技术的一场革命，目前平衡流量计已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。
产品原理
　　 平衡流量计 是一种革命性的差压式流量仪表，其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被zui小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。

平衡流量计 的特点
1、测量精度是标准孔板的5～10倍
2、流动噪声是标准孔板的1/15
3、压力损失是标准孔板的1/3
4、压力恢复比标准孔板快2倍
5、zui小直管段可以小于0.5D
一、线性度高、重复性好
平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10倍，重复性提高了54％，为0.15％，从其综合性能来看，平衡流量计属于高档流量计行列。
5:1量程比时，线性度可达±0.3％；
7:1量程比时，线性度可达±0.5％；
10:1量程比时，线性度可达±1.0％

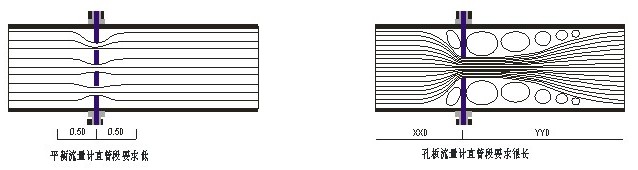

二、直管段要求低
平衡流量传感器由于流场稳定，且压力恢复比孔板快两倍，大大所短了对直管段的要求其前后直管段一般为前3D后1D，zui小可以小于0.5D，从而省去大量直管段，尤其是特殊昂贵的材料的管道。
三、减少压力损失
多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，降低了动能的损失，在同样的测量工况下，与孔板相比减少了2.5倍的压力损失，从而节省了相当大的运行能量成本，是一种节能型仪表，值得大量推广。
四、耐脏污不易堵
多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会。
五、可直接替换孔板
其与孔板具有相同的使用方法和外形，因此可以直接进行替换，不需要任何配管的变化和相关仪表的更改，很适合全厂能源计量改造中将孔板改为平衡流量计。
六、流量测量范围宽
根据试验结果，我们了解到：平衡流量计的性能，使其流速可以从zui小到音速；其zui小雷诺数可低于200，zui大雷诺数大于107；β值可选0.25～0.90。
七、长期稳定性好
由于其紊流剪切力的明显减小，大幅度降低了介质与节流件直接的摩擦，其β值长期保持不变，整个仪表无可动部件，因此可以长期保持稳定性。
八、可测高温高压介质
与孔板等节流装置一样，工作温度压力取决于管道和法兰的材质和等级，工作温度可达850℃，工作压力可达42MPa。
九、可测复杂工况介质
由于其特殊的结构设计，使其具有特殊的性能，它可以进行气液两相 ，各种混合气体（如瓦斯、沼气、煤气等等）、各种低温气体（如LNG、液氮、液氧、液氩、液氢、液氯、液化乙烯、液化石油气等等）、气液两相介质（如湿气）、浆料、多相水流、震动水流、电磁干扰介质和双向流（因为平衡流量计左右完全对称）。

产品选型：

SC-LGPH	平衡流量计
公程通径	-XXX	100表示DN100
安装形式		pp	管道式
		HF	对夹式
		FW	焊接式
		DF	双法兰式
		SP	方管式
公称压力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA
			F	0~6.4MPA
			G	0~10MPA
			H	0~16MPA
			J	0~40MPA
管道材质				0	碳钢
				1	304不锈钢
				2	12CrMOV
3	其它
输入信号					A	无输出
					B	4~20MA
					C	RS485 MODBUS
