产品说明
|
手柄式铠装热电偶
|
|
|
|
产品型号：
|
|
|
产品报价：
|
|
|
产品特点：
|
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。 |
|
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
铠装热电偶工作原理
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
铠装热电偶主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
铠装热电偶测量范围及允差
| 型号 |
分度号 |
允差等级 |
| I |
II |
| 允差值 |
测温范围°C |
允差值 |
测温范围°C |
| WRNK |
K |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
| WRMK |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
| WREK |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
| WRFK |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004ltl |
375~750 |
±0.004ltl |
333~750 |
| WRCK |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
| ±0.004ltl |
125~350 |
±0.0075ltl |
133~1000 |
| WRPK |
S |
±1°C |
0~+1100 |
±2.5°C |
0~600 |
| ±[0.003（t-1100）] |
1100~1600 |
±0.0025ltl |
600~1600 |
铠装热电偶常温绝缘电阻
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
铠装热电偶偶丝直径及材料
| 偶丝形式 |
单支式 |
双支式 |
| 套管直径 |
Ф2Ф3 Ф4 Ф5 Ф6 Ф8 |
Ф3Ф4 Ф5 Ф6 Ф8 |
| 套管材质 |
E﹑J﹑T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| K﹑N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
| S |
GH3039 |
GH3039 |

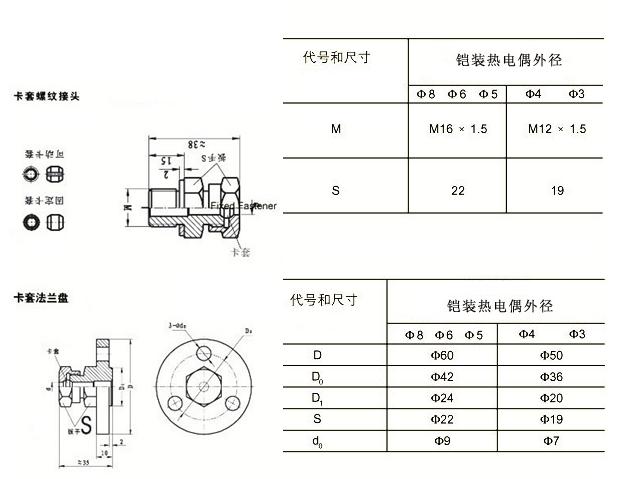

铠装热电偶安装固定形式
铠装热电偶接线盒形式
铠装热电偶推荐使用温度
| 品 种 |
套管材料 |
外 径 |
使用温度（°Ｃ） |
| 长期使用 |
短期使用 |
| 镍铬-镍硅 |
1Cr18Ni9Ti |
2.0 |
600 |
700 |
| 3.0，4.0，5.0，6.0，8.0 |
800 |
900 |
| GH3030 |
2.0，3.0 |
800 |
900 |
| 4.0，5.0 |
900 |
1000 |
| 6.0，8.0 |
1000 |
1100 |
| 镍铬硅-镍硅 |
1Cr18Ni9Ti |
2.0 |
600 |
700 |
| 3.0,4.0,5.0,6.0,8.0 |
800 |
900 |
| GH3030 |
2.0,3.0 |
900 |
1000 |
| 4.0,5.0 |
1000 |
1100 |
| 6.0,8.0 |
1100 |
1200 |
| GH3039 |
2.0,3.0,4.0 |
1000 |
1100 |
| 5.0,6.0,8.0 |
1100 |
1200 |
| 镍铬-铜镍 |
1Cr18Ni9Ti |
2.0 |
500 |
600 |
| 3.0,4.0,5.0 |
600 |
700 |
| 6.0,8.0 |
700 |
800 |
| 铁-铜镍 |
1Cr18Ni9Ti |
2.0 |
400 |
500 |
| 3.0,4.0,5.0 |
500 |
600 |
| 6.0,8.0 |
600 |
750 |
| 铜-铜镍 |
1Cr18Ni9Ti |
2.0,3.0,4.0,5.0 |
250 |
300 |
| 6.0,8.0 |
300 |
350 |
| 铂铑10-铂 |
GH3039 |
2.0,3.0,4.0 |
1000 |
1100 |
| 5.0,6.0,8.0 |
1100 |
1200 |

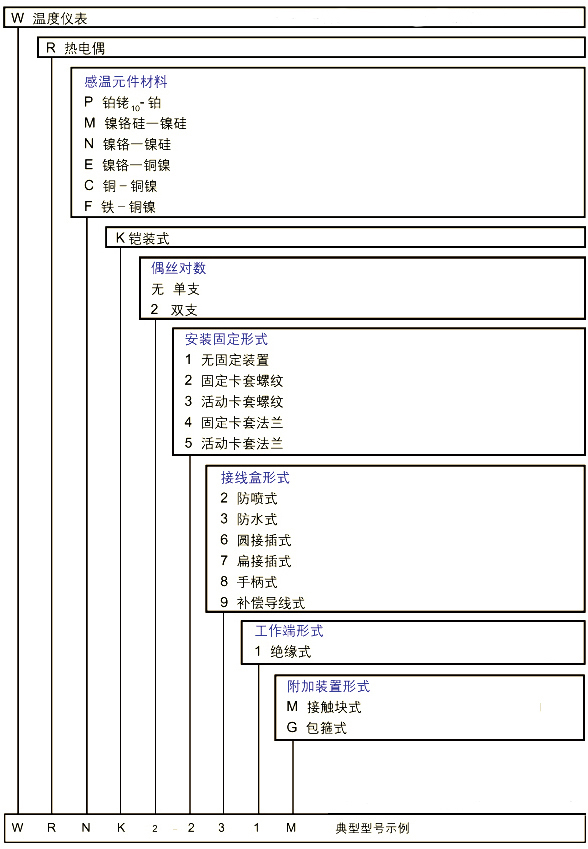

铠装热电偶型号命名方法
手柄式铠装热电偶选型一览表（配套显示表请参见便携式（手持式）数字温度计）
选型服务0；公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计。
| 产 品 名 称 |
产 品 型 号 |
分 度 号 |
外 径 |
长 度 |
工作端形式 |
| 镍铬硅-镍硅 |
WRMK-181 |
N |
?3 |
300 |
绝缘式 |
| 镍铬-镍硅 |
WRNK-181 |
K |
| 镍铬-铜镍 |
WREK-181 |
E |
| 铜-铜镍 |
WRCK-181 |
T |
| 铁-铜镍 |
WRFK-181 |
J |
| 镍铬硅-镍硅 |
WRMK-182 |
N |
接壳式 |
| 镍铬-镍硅 |
WRNK-182 |
K |
| 镍铬-铜镍 |
WREK-182 |
E |
| 铜-铜镍 |
WRCK-182 |
T |
| 铁-铜镍 |
WRFK-182 |
J |
1）热电偶I级按协议订货；
2）保护管其余材质根据协议订货；
|
|
