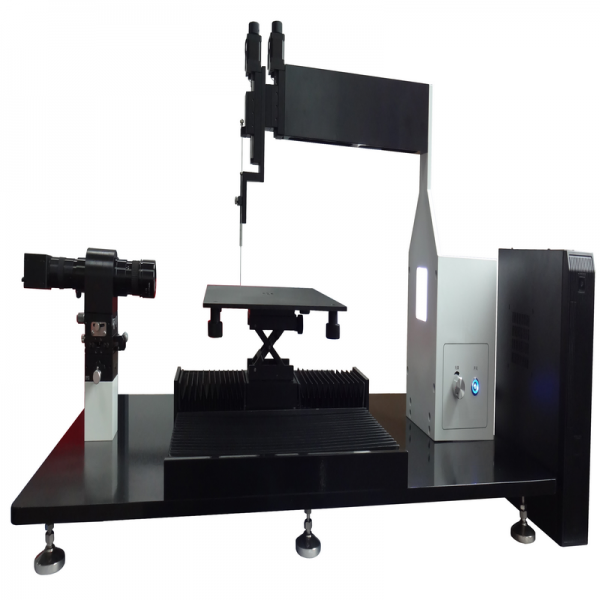

VC-CAM系列 接触角试验仪水滴角测量仪

苏州菲唐检测设备有限公司(Suzhou F-Tom testing equipment Co., Ltd)是一家专业从事环境检测设备、力学检测设备销售服务的企业，公司以科技进步为先导，以市场需求为基础，注重高素质专业人才的引进与培养。苏州菲唐秉持着“敬业、团体、创新”的企业精神，逐步形成了LX的技术核心。研制好的产品，提供好的服务。

本公司研制的试验仪器主要适用于：连接器、端子、接插件、线束、汽车、硅胶按键、计算机电脑、手机、电子、橡胶、塑料、鞋业、造纸包装业、机械五金业、建材业、电线电缆。

公司主营产品：连接器插拔力试验机、按键开关荷重行程手感导通试验机、全自动扭力试验机、弹簧拉压力试验机试验机、信赖性检测设备、包装检测设备、高低温试验箱、高低温湿热试验箱、高低温湿热交变试验箱、高低温冲击试验箱、冷热冲击试验箱、恒温恒湿试验箱、步入式恒温恒湿试验箱、可程式恒温恒湿试验箱、积架式恒温恒湿试验箱、复合型恒温恒湿试验箱、应力筛选型恒温恒湿试验箱、热循环试验箱、冷热冲击试验箱、应力筛选型冷热冲击箱、高低温低气压试验机、PCT饱和加速寿命试验机、QUV紫外光老化试验机、淋雨试验箱、砂尘试验箱、盐水喷雾试验机等环境检测仪器。

力学试验机方面，我司主要服务于连接器、端子、接插件、手机、电脑、汽车等行业。其中插拔力试验机，按键荷重行程手感试验机，扭力扭转试验机，市场占有比率较高。其中微小扭力试验机主要供货摄像头模组扭力试验机，汽车中控屏旋钮扭力试验机客户。

欢迎广大客户到厂参观并选用我们的检测可靠性试验设备，我们将竭诚为您提供优质的服务和产品。

接触角试验仪水滴角测量仪方法：接触角因测量原理的不同大致可分为影像分析法、力测量法和渗透法3种：

影像分析法（外形图像分析法）：通过摄像系统获得液体在固体表面上的外形图像，再运用图像处理技术和一系列计算方法将图像中液体与固体的接触角计算出来。是常用和普遍的测量方法。

※ 影像分析法测量静态接触角的方法大致可分为停滴法、停泡法和插板法3种：

A. 停滴法（Sessile Drop Method）：从毛细管口处至上而下滴出一液滴停在固体上表面，采集并分析液滴在固体上表面的角度，也称座滴法、静滴法、躺滴法或液滴法；

B. 停泡法（Captive Drop Method）：将固体放在液体上面，液体与固体间没有空隙，用特制毛细管至下而上喷出气泡，停在固体下表面，采集并分析浸入液体中气泡在固体下表面的角度，也称气泡俘获法或贴泡法；

C. 插板法（Inserting Plate Method）：将固体板插入液体中，通过改变固体板的插入角度，直至液面水平地达到固体的表面为止，采集并分析水平液面与固体板表面之间的夹角，也称倾板法。因液体用量较多，且无法测出曲面、多点和大于90°的接触角，所以应用范围较小。接触角试验仪水滴角测量仪

影像分析法是目前应用较广泛的接触角测量方法，其使用环境远高于力测量法，如可测试高温条件下样品的接触角；适用于各种形状的样品分析，如斜面、凹凸面和不可切割的样品等。但其所有测试均存在人为误差，如人为判断接触角切线和水平线的误差，即使是软件自动分析也会受限于测试区域内的杂点干扰；测试前进角和后退角过程中，不同液滴量的误差也会导致接触角值的误差，相对于力测量法而言，这种缺陷是非常明显的；且无法测试润湿性粉体的接触角。

力测量法（称重法）（Dynamic Wilhelmy Method）：采用表面张力仪中的称重传感器和分析软件，测量固体与液体间的界面张力，再通过换算得出接触角值。

 将一个固体样品板浸入测试液体中，由于液体的表面张力以及固体的表面自由能的作用，称重传感器会感测到一个向下拉的力F，根据如下计算公式：

                   F=γLG·cosθ·P           (1)

(1)式中P为板的周长，因此只要测得力F的值，就可以看出接触角θ值，当然以上我们没有考虑被测样品的浮力。如果提升或降低样品浸入的深度，就可以测得后退角或前进角的值。

力测量法可通过不断的升降板测得整个样品的平均接触角值；分析接触角随时间的变化而变化的动态接触角体系。但采用力测量法对于样品材质的均匀度和平整性要求较高；样品要足够小和轻，不能超过称重传感器的量程范围，且周长、高度等几何参数要已知；要保证有足够量的液体让样品侵入；受温度影响较大，无法测量高温条件下样品的接触角。

渗透法（透过测量法）（Washburn Method）：主要用于测量粉体的接触角。将粉体装在一内径均匀的空心管中压实，要求管底允许液体自由通过，但不允许粉体漏失。其粉体粒子间的间隙相当于一束毛细管，当管底接触液面时，毛细作用会使可润湿粉体表面的液体透入粉体柱中。由于毛细作用取决于液体的表面张力和对固体的接触角，所以可通过测试已知表面张力的液体在压实粉体柱中的渗透性来测试粉体的接触角，渗透性的测量方法包括透过高度法（又称透过平衡法）和透过速度法两种：

A. 透过高度法：液面在毛细力的作用下会在粉体柱中上升，上升的最大高度h由下式决定：

                   h=-2·γ·cosθ/(ρ·g·r)            (2)

(2)式中γ为液体表面张力、θ为接触角、ρ为液体密度值、g为重力加速度、r为粉体柱的等效毛细管半径。由于粉体柱r值无法直接测定，通常采用标准液体校正的办法来解决，即用一个已知表面张力、密度和对所研究粉末接触角为0的液体先测定其透过高度。通过计算此时的透过高度换算出r值。然后再用另一种液体测定，计算出接触角值。

由于粉体柱的等效毛细半径与其粒子大小、形状及填装紧密程度密切相关，故对样品填装方法的统一性十分重要，此外还需要足够的平衡时间以保证达到毛细上升的最大值。

B. 透过速度法：根据Washburn方程可知，若液体由于毛细作用渗入半径为r的毛细管中，渗透过程中压缩粉体柱中的气体而引起的压力差的平方△P2是时间t的函数，其方程为：

                   △P2=[(β·γ·cosθ)÷η]×t            (3)

具体接触角试验仪水滴角测量仪可以咨询苏州唯克（菲唐）检测设备！
