一、产品概述：
KEXST-B型全自动绝缘靴（手套）耐压试验装置是用于试验绝缘靴、绝缘手套绝缘性能的专业测试设备。它符合电力公司《电力安全工器具预防性试验规程》（国电发〔2002〕777号）要求。

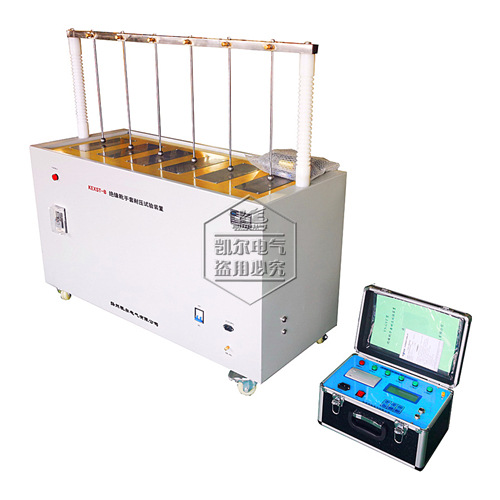

KEXST-B型全自动绝缘靴（手套）耐压试验装置由高压测试装置和数据处理装置两大部分组成。高压测试装置外型美观，采用不锈钢专用容器，结构合理安全，柜体采用静电喷涂，防潮防腐，数据处理装置采用单片机控制，集信号采集转换处理及控制功能于一体，技术含量高。
本设备广泛适用于供电、发电等电力企业。按《规程》要求对绝缘靴、绝缘手套进行智能化绝缘性能预防性试验。
本设备具有以下功能：
1、被测试件的额定电压值、泄漏电流值及试验时间可人工设定；
2、自动升高测试电压和降低测试电压，无需人工调节；
3、测试过程由微电脑控制，自动完成检测过程；
4、自动打印，测试报告；
5、采用远程有线自动化操作，高低压分离，安全可靠；
6、采用不锈钢专用容器，可同时检测1-6个试件；
7、试验过程中汉字菜单显示，人机对话操作，操作过程简单方便；
8、采用高质量电脑智能型UPS，充电时间短，使用时间长；
本设备具有自动化程度高，测试精度高，控制功能强大，且操作简便，人机界面友好，安全可靠。应用本系统将极大地提高检测工作效率。
二、工作原理：
使用时，多6个试件放置于不锈钢专用容器中，由电动调压器和高压试验变压器产生的0～30KV的高压作为正极施加于试件上，根据预先设定的测试电压对实际电压进行调节，使测试电压和实际电压相同。这时将一路电压信号和多达6路电流信号通过远程通讯电缆传送至数据处理装置，数据处理装置对信号进行采集，放大及转换，并对电压信号与额定电压进行比较，根据不同情况，启动降压与升压继电器，同时它还监测六路电流的大小，如果六路电流中任一路的泄漏电流超过额定电流，则微电脑启动故障继电器对应回路的指示灯亮，高压测量装置也发出声光报警。如果六路电流都正常，则试验时间结束后，测试电压降至零，可能要求打印出测试报告。
三、系统组件：
系统由高压测试装置和数据处理装置组成；
高压测试装置主要组成部分有：试验台柜体、绝缘靴专用容器，绝缘手套专用容器、电动调压器、试验变压器、数显电压表、数显电流表及电气控制部分。
数据处理装置主要组成部分有：铝合金箱体、微型打印机、液晶显示屏、键盘板、主板、开关电源及远程通讯控制电缆。
四、安装连接说明：
电气连接：
1、本试验台地线必须良好，可靠接地；
2、本试验台电气连接都采用插头连接，简便实用：
3、装置上三眼插座接220V电源，5芯插头接试验变压器。控制装置上三眼插接220V电源，两者之间14芯插座接远程通讯电缆；两者之间10芯插座接远程控制电缆；
试件放置：
（a）试绝缘靴：把绝缘靴专用容器放于绝缘板上，浸水海绵放入容器中，绝缘靴放于海绵上，绝缘靴中放入直径4mm钢珠，高度不小于15mm，调节试件导电杆，使之伸入到钢珠中，不放试件的导电杆取下。
（b）试绝缘手套：把绝缘手套专用容器放于绝缘板上，在容器中放入自来水，在绝缘手套中也放入自来水，然后浸入专用容器中，调节导电杆长度，使之伸入到水中，绝缘手套内外水平面呈相同高度，露出水面应该擦干。
五、使用说明：
1、请用户自行安装电源总开关：本机使用220V，50Hz交流电，额定电流不小于5A；
2、工作环境：室内温度： 0℃～＋40℃，湿度：0～50％；
3、安装尺寸：高压测试装置：1350mm（长）×550mm（宽）×1500mm（高）
数据处理装置：450mm （长）×300mm（宽）×190mm （高）
4、设备重量：高压测试装置：50Kg
