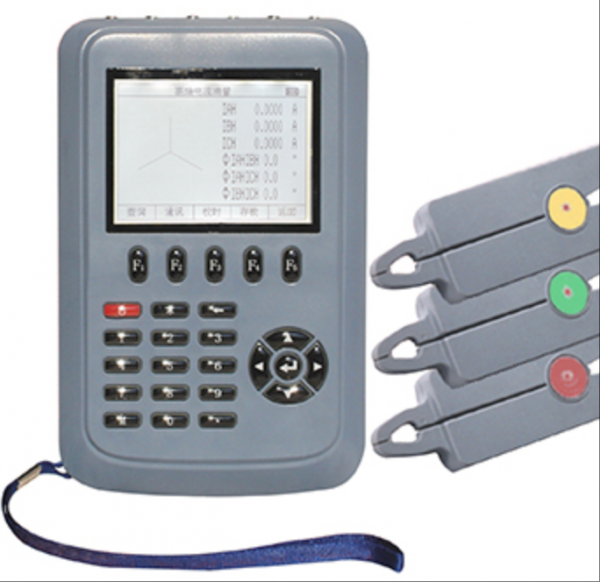

MG3000D型多功能差动保护接线测试仪

上海端懿电气科技有限公司是一家集研发，生产，销售于一体的技术企业。

上海端懿电气科技有限公司实行现代化管理，拥有的生产设备及人才，公司专业从事高电压输变电测试设备，仪器制造及提供配套系统工程；主要向电力系统的发电，供电，厂矿能源部门，企业科研机构及电力设备相关的生产厂家提供的高压试验设备及检测仪器。

端懿科技在“发展创新，追求卓越。”的宗旨下，将一如既往的在技术领域寻求与中外企业合作开拓新技术产品是永恒的追求，并将秉承管理化，经营化，产品智能化的发展理念，倾力打造电力测量装备制造行业的知名企业。

MG3000D型多功能差动保护接线测试仪主要指标

>电压  0-500V         >电流  1.5mA-10A
>相位  0-360度        >频率  45-65Hz
>精度  0.5级

 MG3000D型多功能差动保护接线测试仪主要特点

1. 采用3.4寸液晶显示器，界面显示直观；
2. 测量并显示三相电压、电流、相位及六角向量图；实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；
3. 两圈变及三圈变测量：九路电流相位关系显示及电流矢量和计算；
4. 分相测量、合成计算、现场检测差动继电保护线路两圈变Y/Y，Y/△，三圈变Y/Y/△接线状态，可分相检测A相高中低端电流值及角度（IAH、IAM、IAL）和B相高中低端电流值及角度（IBH、IBM、IBL)以及C相高中低端电流值及角度（ICH、ICM、ICL)，可合成高、中、低端9路电流的向量图，并可进行电流矢量平衡计算，为判别差动保护繁琐的接线判别提供了方便，并提高了工作效率；
5. 不接电压可直接测量电流间相位关系；
6. 仪器测量精度高，测量范围宽，体积小，重量轻，方便现场携带使用；
7. 双电源供电：测量端直接供电和高性能锂电池供电；
8. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；
9. 内置时钟芯片，可准确记录、显示测量时间；
10. 可将仪表测量数据成组上传至 PC 机，或形成打印报告存档；
11. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
12. 内设帮助菜单，便于现场使用操作；
13. 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；
14. 采用超小型结构设计，手持式，体积小，重量轻。

 产品用途

1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；
2. 测量Y/Y、Y/△、Y/Y/△两圈及三圈变二次保护回路接线测量，差流自动计算；
3. 自动判别线路正反相序；
4. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
5. 感性和容性电路负载特性判别；
6. 检查变压器接线组别；
7. 作为漏电流表使用等。

技术指标

±(0.2%量程+0.3读数)
