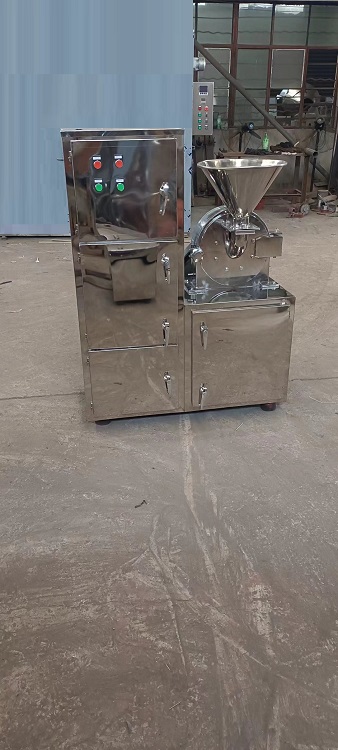

产品名称 20B粉碎机

型号规格 20B

备注 含除尘及冷却装置

主要技术参数

外形尺寸： 950×650×1230（mm）

粉碎电机功率： 4kw

吸尘电机功率： 0.25kw

能力： 50-200kg/h

主轴转速： 3800r/min

进料粒径： ≤φ12mm

粉碎细度： 5-12mesh

活动齿盘直径： ＜φ200mm

重量：200kg



用途：

本机用于制药、化工、食品等行业对脆性物料的粉碎，用途极为。

结构特点：

20B粉碎机主要由粉碎室、进料斗、物料收集箱、吸尘器、粉碎电机、吸尘电机、电器控制等部分组成，除电机及电器外，全部采用不锈钢材料制作。配备的物料收集箱解决了物料在粉碎过程中粉尘飞扬的问题。粉碎室内配置水循环冷却装置，防止物料过程中齿盘高速旋转后与物料撞击时产生的细度大小可通过换不同孔径的筛网获得，安装维修方便。粉碎室内全部抛光处理，表面平整、无死角、光滑，整机外形美观，占地面积小，操作维修方便，设计、制作符合药品管理“GMP”规范。



工作原理

物料由进料斗加入，调节进料阀门，物料在粉碎室内受高速旋转的活动齿盘和固定齿盘受齿的冲击，剪切、磨擦及物料间的相互撞击的作用下被粉碎，经筛网筛选后即成所需的粉料，由出料口出料，在粉碎过程中产生的飞扬粉尘由吸尘装置捕集。



制作技术要求

1、本机外壳均采用304δ1.2mm不锈钢制作，表面平整、无划痕、无焊迹、氩光处理；

2、粉碎电机采用4kw电机壹台，安装在收集箱的下部，吸尘电机为0.25kw，安装在收集箱的上部，打开箱门即可收集物料；

3、进料斗采用304δ1.5mm不锈钢板密焊成形，内外均精打磨、抛光处理，无死角；

4、粉碎室外壳采用304δ12mm不锈钢板，活动齿盘、固定齿盘均为不锈钢浇铸成形，经机床加工，坚固牢靠；

5、粉碎室内配置不锈钢筛网壹块，打开粉碎室一侧的活动门，卸下固定螺丝即可拆下筛网，安装方便、快捷；

6、电机配置热过载保护，防止各种原因烧坏电机。



配置

序号 名 称 材质及型号 数量

1 进料口 304 δ1.5mm 1套

2 粉碎齿盘 304不锈钢铸钢加工 1套

3 网 筛 3042B 1套

4 机体外壳 304 δ1.2mm 1套

5 出料口 304 δ1.5mm 1套

6 电 机 380V 4kw+0.25kw 各1台

7 接触器 3TB/220V 2只

8 断路器 4P 40A 1只

9 热过载保护 3UA 59/380V、5-8A、1.6-2. 各1只

10 按 钮 LAY3 1套

11 指示灯 AD16 1套
