型号:DF-JB-500B 摆锤式冲击试验机 库号：D345664

摆锤式冲击试验机 库号：D345664

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

摆锤式冲击试验机 库号：D345664
摆锤式冲击试验机 库号：D345664
摆锤式冲击试验机 库号：D345664

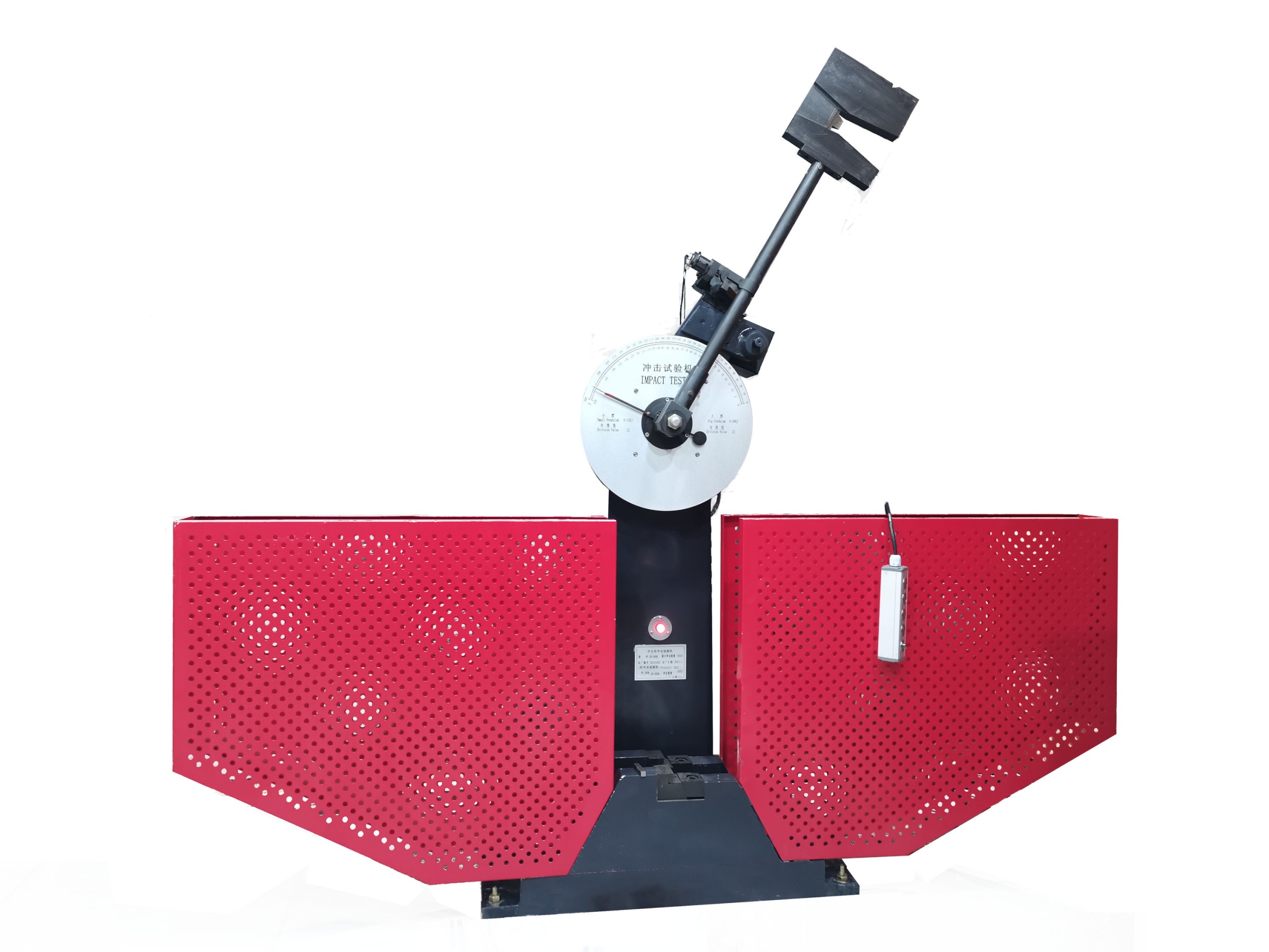

JB-500B摆锤式冲击试验机是严格按GB/T3808-2018《摆锤式摆锤式冲击试验机的检验》开发的产品,按GB/T229-2020《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。操作采用半自动控制，操作简便、工作效率高，利用摆锤冲断试样后的剩余能量即可自动扬摆。

2 主要技术规格

△ 冲击能量： 500J、250J

△度盘刻度范围及分度值：

能 量 范 围 0～500J 0～250J

每小格分度值 5J 2.5J

△摆锤力矩：

摆锤冲击能量 500J 250J

摆 锤 力 矩 267.9492 N·m 133.9746 N·m

△ 摆锤预扬角： 150°

△ 主轴冲击点（试样）距离： 800mm

△ 冲击速度： 5.4m/s

△ 试样支座跨距： 40mm

△ 试样支座端部圆弧半径： 1～1.5mm

△ 试样支座支撑面倾角： 0°

△ 冲击刀圆弧半径： 2～2.5mm

△ 冲击刀夹角： 30°

△ 冲击刀厚度： 16mm

△ 试样规格： （10×10×55）mm

△ 试验机重量： 约580kg

△ 试验机外型尺寸： 2300×600×1400mm

△ 电源： 三相四线制 50Hz 380V 250W（主电机）

3 工作条件

a、室温10～35°C范围内；

b、相对湿度不大于85%；

c、周围无腐蚀性介质的环境中；

d、安装在厚度不小于300mm的混凝土地基上或固定在大于1400公斤的基础上；

e、机座上安装基准面的水平度调至0.2/1000以内；

4 结构简介

JB-500B摆锤式冲击试验机由以下部分组成：机身、取摆机构、挂脱摆机构、自动扬摆讯号装置、标度盘、摆锤、防护装置、电气部分组成。

该机大冲击能量为500J，并带有250J摆锤一个。所用试样断面为10×10mm.主要对冲击韧性较大的黑色金属,特别是钢铁及其合金进行试验。

该产品的试验原理是利用摆锤冲击前位能与冲击后所剩位能之差在度盘上显示出来的方式得到所试验试样的吸收功。

5、标准配置

1、主机 ：一台。

2、摆锤： 规格，大摆500J、小摆250J。 数量，各一个，共两个。

3、跨距样板： 规格，L=40。 数量，一个。

4、试样对中块：规格，L=40（V.U）型。 数量，一个。

5、拆卸器： 数量，一个。

6、呆搬手： 规格，S=30。 数量，一个。

7、六角扳手： 规格，S=14。 数量，一个。

8、地角螺栓： 规格，M16×200。 数量，四套。

钳口（包括支架）： 数量，一付。备注，已装在主机上。
