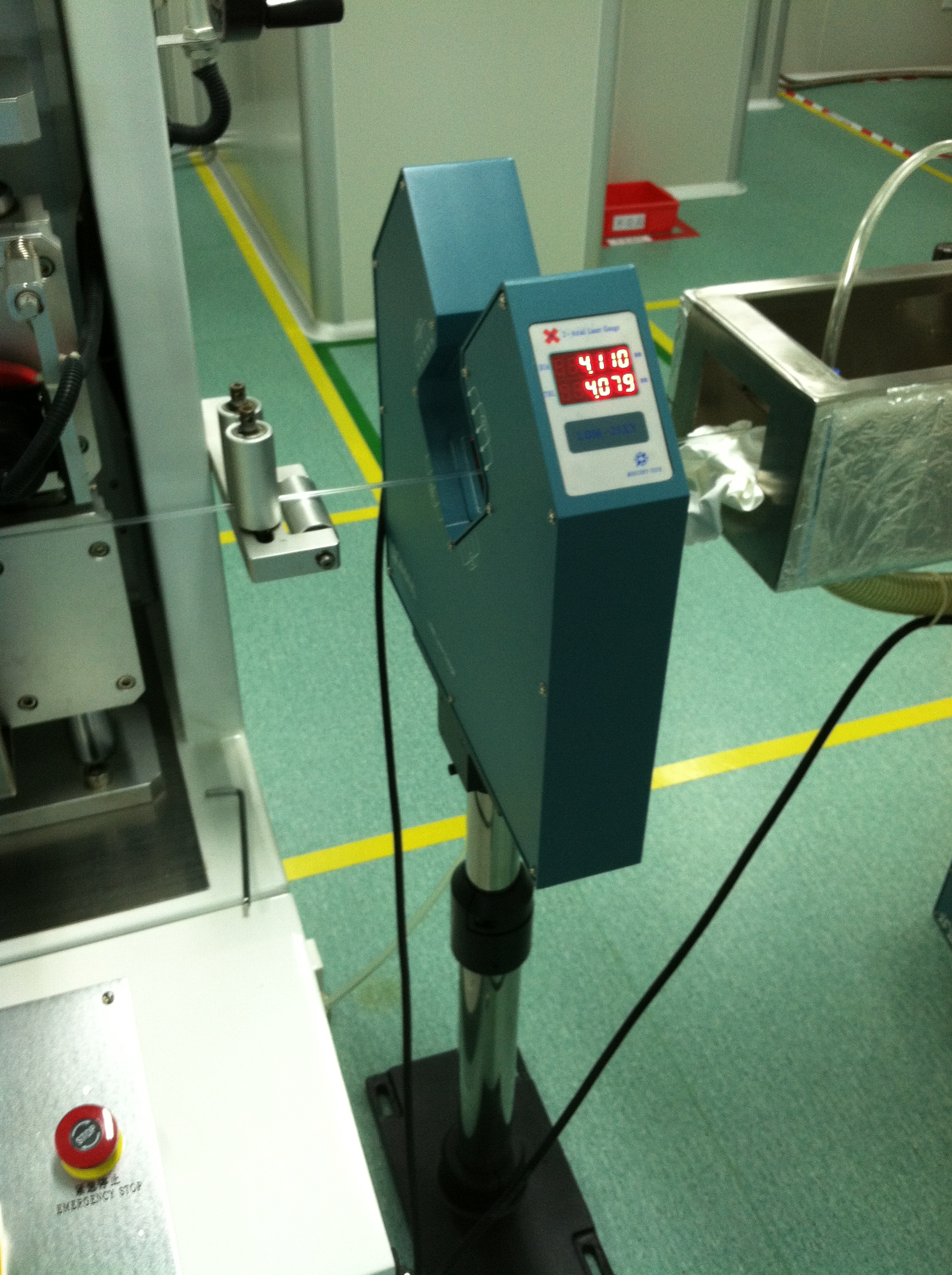

型号:M31-LDM25XY 激光双向测径仪 库号：D344149

激光双向测径仪 库号：D344149

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

激光双向测径仪 库号：D344149
激光双向测径仪 库号：D344149
激光双向测径仪 库号：D344149
双向激光测径仪简介

激光双向测径仪,是采用激光扫描原理进行非接触在线测量的高精度测量装置,它在两个方向(即X轴和Y轴)同时测量外径,适用于金属线材料、玻璃管、胶管、电线电缆等外径的测量和控制,双向同时测量,平均值显示,克服了单向测径仪无法测量不圆体的缺点,可同时显示线材、管材的外径和不圆度。

 型号：LDM25XY  LDM50XY  LDM60XY

产品用途：测量线缆线材的外径、不圆度和跳动。

二、性能指标：

产品名称激光双向测径仪

型号 测量范围 测量精度 分辨率

LDM25XY 0.1-20mm 0.001 0.001

LDM50XY 0.2-45mm 0.002 0.001

LDM60XY 0.2-55mm 0.002 0.001

 备注：双向同时测量,平均值显示,克服了单向测径仪无法测量不圆体的缺点；可同时显示外径和不圆度；

测量方式：激光扫描法

激光器：红色可视半导体激光器

激光输出：功率:<2mW

工作电压：~220V±10%  50—60Hz

工作温度：-10~40℃

环境湿度：<95%RH无凝露

工作方式：连续

耗电：<30W

外形尺寸：LDM25XY/LDM50XY测量头:400x400x80mm(不含支架)

               LDM60XY测量头：372x360x60mm(不含支架)

支架：350x200x(700-1000)mm

测量位置高：900—1200mm可调

三、特点：

可连接PLC、工控机、控制器、可连接大屏幕显示器

可配PROFIBUS-DP和MODBUS转换器与PLC、工控机连接

可配远程控制器DDC-2、DDC-3、DDC-5，对挤出机和牵引机进行自动反馈控制，使外径控制在公差范围内，提高产品质量，降低消耗。

通信协议：

测量头RS-485通讯

串口设置：波特率2400~9600bps（无速率要求为2400bps），8位数据位，1位停止位，偶校验。

自动上传数据，每帧9字节

;B0-----A7H,帧起始

;B1-----P65, Y轴外径的百位和十位（BCD码）

;B2-----P43, Y轴外径的个位和位（BCD码）

;B3-----P21, Y轴外径的百分位和千分位（BCD码）

;B4-----D65,X轴外径的百位和十位（BCD码）

;B5-----D43,X轴外径的个位和位（BCD码）

;B6-----D21,X轴外径的百分位和千分位（BCD码）

;B7-----校验位=B1至B6的BCD和的尾数

;B8-----A8H,帧结束

例如数据帧为：

B0 B1 B2 B3 B4 B5 B6 B7 B8

A7 00 50 78 00 51 04 83 A8

Y轴测量外径=5.078mm X轴测量外径=5.104mm

B7=B1+B2+B3+B4+B5+B6=00+50+78+00+51+04=（1）83

备注:激光双向测径仪型号有:LDM25XY、LDM50XY和LDM60XY.根据您实际测量范围的要求,适合不同型号．同时型号不同,价格不同.欢迎您来电咨询.
